Модули дискретного вывода (Ethernet) МУ210-410/411
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Модули дискретного вывода ОВЕН МУ210-410/411 не поставляются. В качестве замены рекомендуем рассмотреть МУ210-412.
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы |
Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410 и МУ210-411)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Технические характеристики
| Модификация | МУ210-410 | МУ210-411 | |
| Выходы | |||
| Количество выходов | 16 DO | 24 DO | |
| Тип выходов | транзисторный ключ | ||
| Характеристики дискретных выходов (DO) | |||
| Гальваническая развязка выходов | – | ||
| Электрическая прочность |
– |
||
| Режим работы |
|
||
| Режим включения выхода | верхний ключ | верхний и нижний ключи | |
| Максимальный ток коммутации | 0,8 А | 0,1 А | |
| Максимальное напряжение питания выходов | 10…36 В | ||
| Время включения |
– |
||
| Время выключения |
– |
||
| Контроль обрыва нагрузки | нет | ||
| Максимальная частота ШИМ | 10000 Гц | 60000 Гц | |
| Минимальная длительность импульса ШИМ | 10 мкс | 1 мкс | |
| Питание | |||
| Напряжение питания | =”10…48 (номинальное =24) В” | ||
|
Потребляемая мощность при питании = “24 В” |
не более 5 Вт | не более 9 Вт | |
| Защита от переполюсовки | есть | ||
| Тип питания часов реального времени | батарея CR2032 | ||
|
Общие параметры |
|||
| Габаритные размеры | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм | |
| Степень защиты | IP20 | ||
| Монтаж | на DIN-рейку / на стену | ||
| Средний срок службы | 10 лет | ||
| Масса | не более 0,4 кг | не более 0,6 кг | |
|
Flash-память (архив) |
|||
| Максимальный размер файла архива | 2 кб | ||
| Максимальное количество файлов архива | 1000 | ||
| Минимальный период записи | 10 сек | ||
| Часы реального времени | |||
| Погрешность хода |
при температуре +25 °С |
не более 1 секунды в сутки | |
|
при температуре -40 °С |
не более 3 секунд в сутки | ||
| Тип питания | батарея CR2032 | ||
| Время работы часов реального времени на одной батарее | 6 лет | ||
|
Условия эксплуатации |
|||
| Температура окружающего воздуха | -40…+55 °С | ||
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % | ||
|
Комплектность |
|||
| Модуль | 1 шт. | ||
| Паспорт и гарантийный талон | 1 экз. | ||
| Краткое руководство по эксплуатации | 1 экз. | ||
| Кабель патч-корд UTP 5e 150 мм | 1 шт. | ||
| Клемма питания 2EGTK-5-02P-14 | 1 шт. | ||
| Заглушка Ethernet | 1 шт. | ||
Схемы подключения
| МУ210-410 | МУ210-411 |

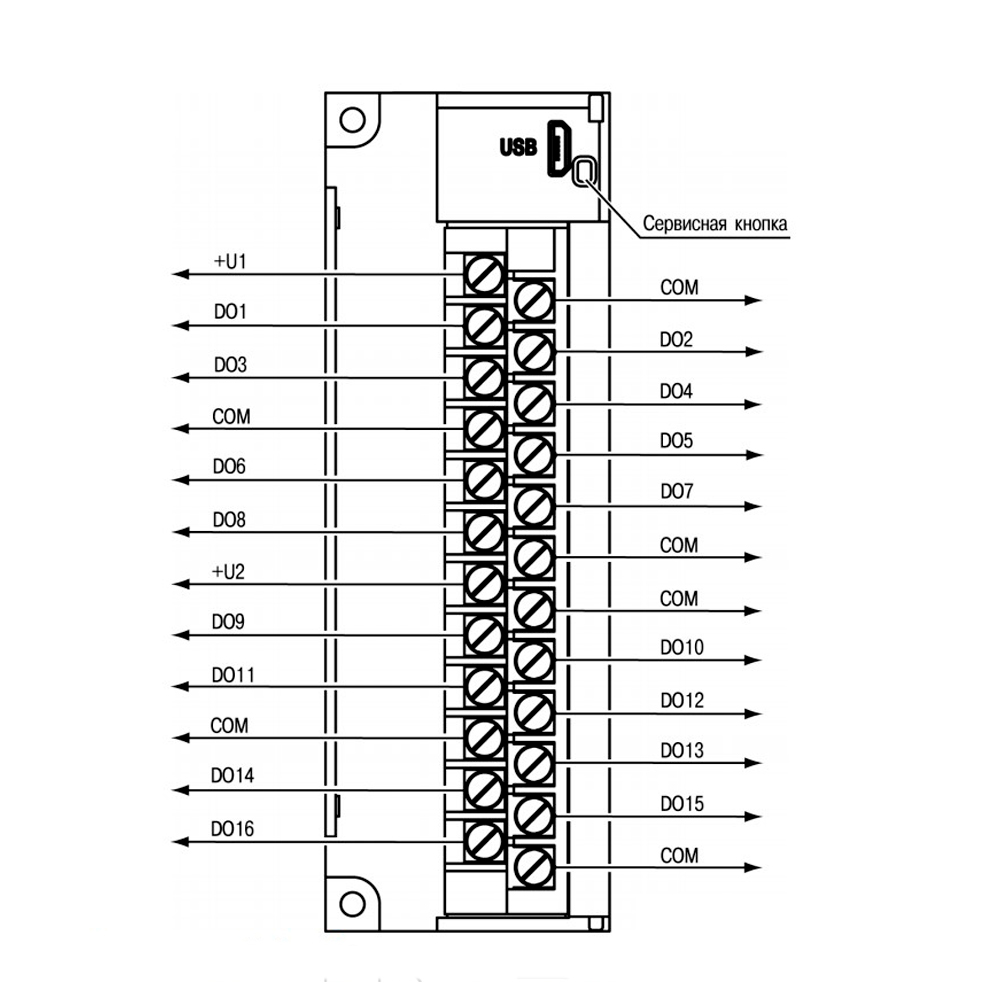

| Общий чертеж | |
 |
 |
| Схема подключения внешних связей к дискретным выходам типа «реле»* | |
| — | — |
| — | — |

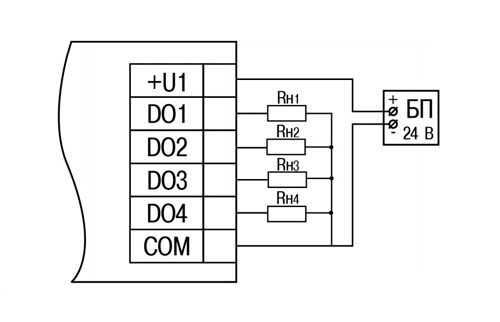

| Схема подключения внешних связей к дискретным выходам типа «транзисторный ключ» | |
 |
|
* При подключении индуктивной нагрузки следует установить RC-цепь параллельно нагрузке. В момент коммутации в цепи RC-цепь подавляет образование дуги и помех.
Аксессуары
|
Наименование |
Изображение |
Применение |
Заказать |
|
Кабель MicroUSB-USB (1,8м) |
 |
Для конфигурирования модулей Мх210 по USB. Длина: 1,8 м. |
|
|
Кабель UTP RJ45-RJ45 (0,15м) |
 |
Для последовательного подключения модулей Мх210 между собой по Ethernet. Длина: 0,15 м. Поставляется в комплекте с Мх210. |
|
| КК24-1 |  |
Съемная клеммная колодка с невыпадающими винтами (1×24). Поставляется в комплекте с Мх210. Показать список
МВ210-101 МВ210-202(204) МВ210-221 МК210-301(311) МК210-302(312) МУ210-401 МУ210-410 МУ210-501 |
|
| КК12/28 |  |
Комплект съемных клеммных колодок с невыпадающими винтами (1×12 и 1×28). Поставляется в комплекте с Мх210. Показать список
МВ210-212(214) МУ210-402 МУ210-403 МУ210-411 МЭ210-701 |
Чертежи, схемы, модели
Документация и ПО
| Документация | ||||
| webРуководство по эксплуатации МУ210-410 | 3.21 MB | |||
| webРуководство по эксплуатации МУ210-411 | 8.66 MB | |||
| Мх210. Примеры настройки обмена | 5.63 MB | |||
| Сертификаты | ||||
| Свидетельство о типовом одобрении на модули Мх210 | Российский Морской Регистр Судоходства | zip | 7.17 MB | |
| Сертификат промышленной безопасности на Мх210 | zip | 2.06 MB | ||
| Сертификат соответствия в области пожарной безопасности на Мх210 | zip | 544.48 kB | ||
| Декларация о соответствии на Мх210 | zip | 414.96 kB | ||
| ПО | ||||
| Встроенное ПО микроконтроллера для Мх210 | v1.1.5 (выпущенные до 04.02.2022) | zip | 13.29 MB | |
| Owen Configurator | v1.28.140 | zip | 143.05 MB | |
| MIB-файлы Мх210 (SNMP) | zip | 115.69 kB | ||
| Дополнительные материалы | ||||
| Программируемые логические контроллеры. ЭКОСИСТЕМА ОВЕН | 2.69 MB | |||
| Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН | 8.14 MB | |||
