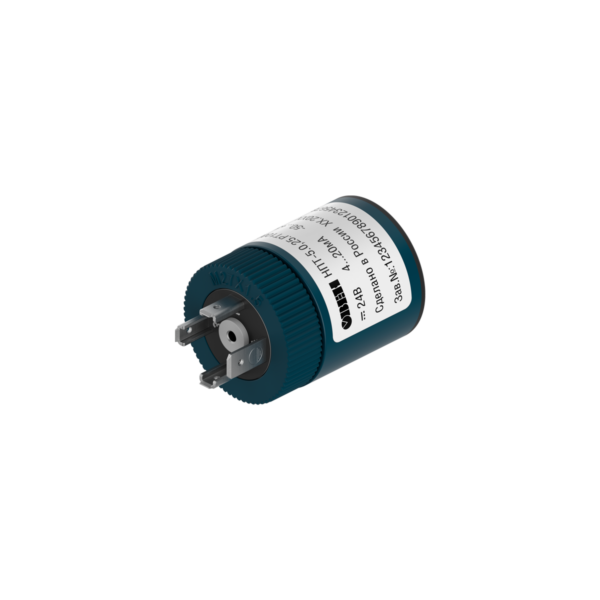

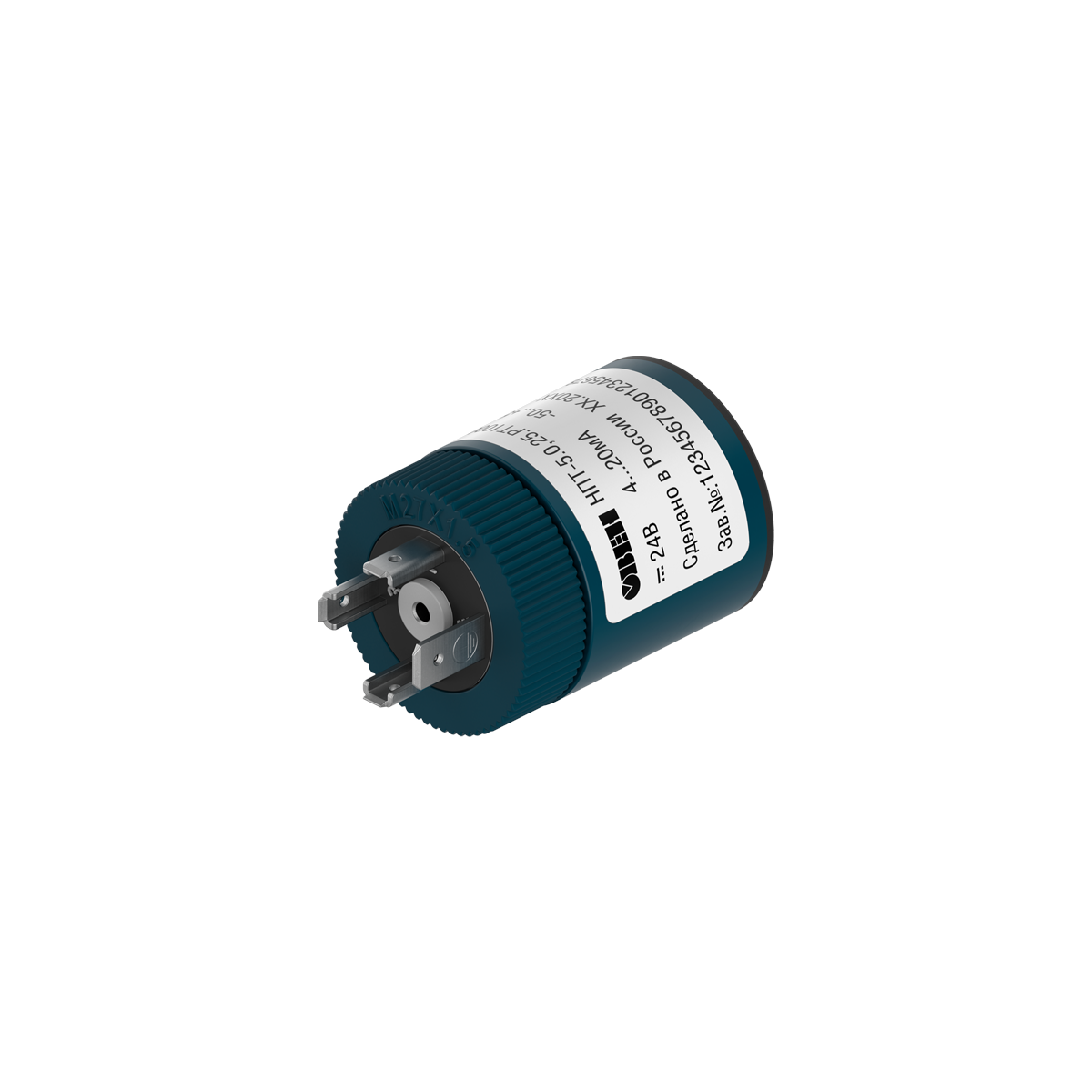

НПТ-5 нормирующий преобразователь для ДТСхх2 с разъемом DIN 43650
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
НПТ-5 – нормирующий преобразователь сигналов термометров сопротивления в выходной сигнал постоянного тока 4…20 мА.
НПТ-5 разработан для датчиков температуры ДТСхх2 и присоединяется к ним с помощью разъема DIN 43650.
Благодаря использованию нормированного сигнала существенно снижается влияние электромагнитных помех, упрощается подключение к системам автоматизации и значительно увеличивается возможная длина линии связи.
ДТСхх2 с НПТ-5 применяются в системах промышленной автоматизации, на объектах теплоэнергетики, в системах мониторинга температуры на производственных линиях, в котельных и других технологических установках, где требуется точное и стабильное измерение температуры с возможностью удалённой передачи сигнала.
Преимущества
Увеличенная длина линии связи
Передача сигнала на большое расстояние без потери точности
Широкий диапазон эксплуатации
Использование в сложных условиях от -40 °С
Высокая точность преобразования
Доступны исполнения с точностью 0,1 и 0,25
Технические характеристики
| Параметр | Значение |
| Номинальное значение напряжения питания постоянного тока | 24 В |
| Потребляемая мощность при напряжении питания 24 В | Не более 0,8 Вт |
| Выходной сигнал | от 4 до 20 мА |
| Выходной сигнал при аварии на входе | от 21 до 22,5 мА |
| Вид зависимости «ток от температуры» | линейная |
| Основная приведенная погрешность преобразования: |
0,1 % 0,25 % |
| Разъем | DIN типа 43650 |
| Диапазон рабочих температур | -40…+60 ⁰С |
| Относительная влажность воздуха | от 20 до 98 % |
| Средняя наработка на отказ, не менее | 100 000 ч |
| Средний срок службы | Не менее 12 лет |
Характеристики ДТСхх2
Тип датчика для подключения: термосопротивление
Схема подключения ТС: 2-,3-,4-проводная
| Тип НСХ | Диапазон преобразования | Основная приведенная погрешность преобразования, % | |
| Максимальный | Минимальный | ||
| 50М | -180…+200 ⁰С | 100 ⁰С | ±0,25 |
| 100М | -180…+200 ⁰С | ±0,1; ±0,25 | |
| Pt100 | -200…+850 ⁰С | ±0,1; ±0,25 | |
| Pt500 | -200…+850 ⁰С | ±0,1; ±0,25 | |
| Pt1000 | -200…+850 ⁰С | ±0,1; ±0,25 | |
| 50П | -200…+850 ⁰С | ±0,25 | |
| 100П | -200…+850 ⁰С | ±0,1; ±0,25 | |
Схемы подключения и функциональная схема
Габаритные и установочные размеры
Монтаж
Модификации
ВАЖНО: при подборе нормирующего преобразователя для ДТСхх2 параметры датчика и НПТ-5 должны соответствовать друг другу по номинально-статической характеристике.
Пример обозначения при заказе: НПТ-5.0,1.РТ100.3 [73]
Изготовлению и поставке подлежит преобразователь аналоговых сигналов измерительный модели НПТ-5 с НСХ PT100, пределом допускаемой основной приведенной к диапазону преобразования погрешности преобразования ±0,1 %, трехпроводной схемой подключения, выходным сигналом от 4 до 20 мА и диапазоном преобразования температур от 0 до +200 °С.
Документация
| Документация | |||
| Руководство по эксплуатации НПТ-5 | 6.08 MB | ||
Комплектация
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов
Примечание – Изготовитель оставляет за собой право внесения дополнений в комплектность изделия
