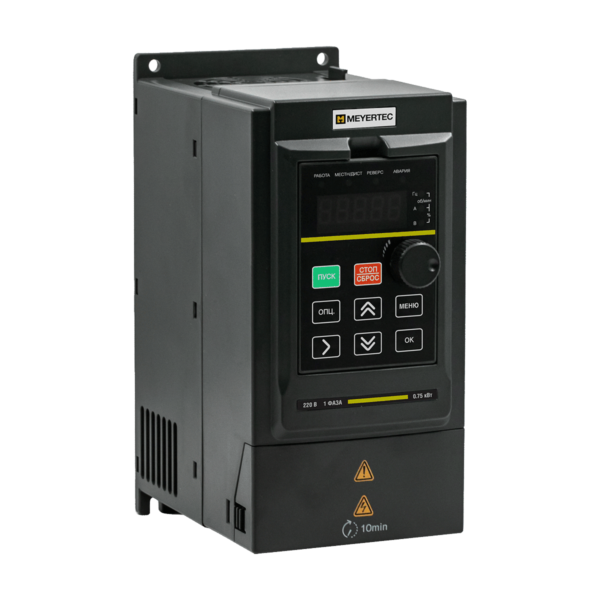

Преобразователь частоты MEYERTEC VFD1

Питающая сеть

1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт)

Выходное напряжение

3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт)

Выходная частота

0…320 Гц (SVC), 0…1000 Гц (U/F)

Режимы управления

Скалярное управление (U/f), скалярное (U/f) с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC)

Перегрузочная способность

G-тип: 150 % – в течение 60 с, 180 % – в течение 1 с

P-тип: 120 % – в течение 60 с, 150 % – в течение 1 с

Локальная панель оператора

Настройка, мониторинг, отображение кода ошибки, копирование и перенос параметров

Интерфейс

RS-485

Цифровые (дискретные) входы

6 (сухой контакт)

Аналоговые входы

2

0…10 В – 1 шт.

0…10 В или 4…20 мА – 1 шт.

Релейные выходы

1 – для VFD1 мощностью до 7,5 кВт

2 – для VFD1 мощностью от 11 кВт

(NO или NC, ~240 В, 3 А в AC и ~30 В, 5 А в DC)

Транзисторный выход

1 (=24 В, 50 мА)

Аналоговые выходы

1 (0,75…7,5 кВт)

2 (11…90 кВт)

0…10 В, 0/4…20 мА

Встроенные регуляторы

ПИД-регулятор

Встроенный ПЛК (программный автомат)

Класс защиты корпуса

IP20

Диапазон рабочих температур

-10…+50 ºС при влажности <95 %

Температура при хранении и транспортировке

-25…+60 °C

Длина моторного кабеля (без внешнего дросселя)

< 100 м

VFD1-K75-A-20

1 фазы ~220 В

4,5

0,75

VFD1-1K5-A-20

7

1,5

VFD1-2K2-A-20

9,6

2,2

VFD1-K75-B-20

3 фазы ~380 В

2,1

0,75

VFD1-1K5-B-20

3,8

1,5

VFD1-2K2-B-20

5,1

2,2

VFD1-4K-B-20

9

4

VFD1-5K5-B-20

13

5,5

VFD1-7K5-B-20

17

7,5

VFD1-11K-B-20

25

11

VFD1-15K-B-20

32

15

VFD1-18K5-B-20

37

18,5

VFD1-22K-B-20

45

22

VFD1-30K-B-20

60

30

VFD1-37K-B-20

75

37

VFD1-45K-B-20

91

45

VFD1-55K-B-20

112

55

VFD1-75K-B-20

150

75

VFD1-90K-B-20

170

90

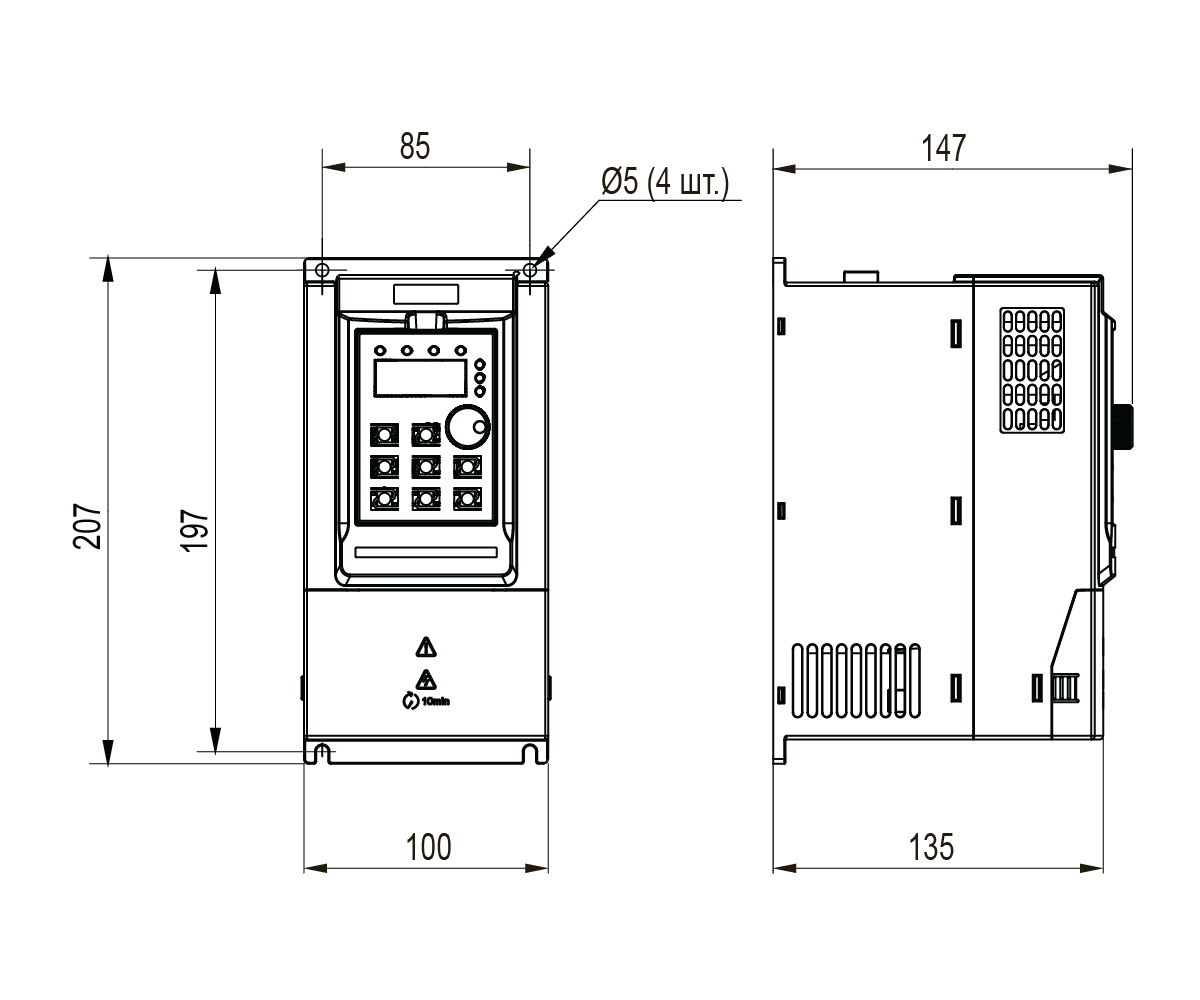

VFD1-K75-A-20

1

187

88

138

5

1,1

VFD1-1K5-A-20

VFD1-2K2-A-20

VFD1-K75-B-20

VFD1-1K5-B-20

VFD1-2K2-B-20

VFD1-4K-B-20

2

207

100

147

5

1,4

VFD1-5K5-B-20

3

247

130

167

5

2,3

VFD1-7K5-B-20

2,4

VFD1-11K-B-20

4

348

182

211

6

6,35

VFD1-15K-B-20

6,45

VFD1-18K5-B-20

5

373

220

205

6

9,35

VFD1-22K-B-20

9,45

VFD1-30K-B-20

6

435

256

222

6

12,4

VFD1-37K-B-20

12,6

VFD1-45K-B-20

7

543

310

280

10

20,0

VFD1-55K-B-20

20,4

VFD1-75K-B-20

8

580

358

328

10

35,6

VFD1-90K-B-20

35,8

Быстрый старт

Быстрый старт ПЧВ

Скачать

Плавный разгон и торможение АД

Конфигурация предназначена для реализации плавного разгона/торможения. Запуск/останов осуществляется при помощи кнопок на ЛПО, регулировка скорости при помощи встроенного потенциометра.

Скачать

Внешний потенциометр

Требуется регулирование скорости в диапазоне отf_миндоf_максс помощью внешнего потенциометра. Сигнал задания – напряжение в диапазоне от 0 до 10 В.

Скачать

Многоскоростное управление

Данная конфигурация предназначена для переключения скорости преобразователя на заранее заданные значения частоты. Управление реализовано с помощью замыкания определенных дискретных входов для выхода двигателя на соответствующую частоту. Всего в данном режиме предусмотрено 16 скоростей.

Скачать

Работа со встроенным ПЛК

Конфигурация предназначена для реализации работы привода по алгоритму, заданному во встроенном ПЛК прибора. Процесс можно разбить на 16 этапов для каждого из которых задается:

· Частота вращения, Гц

· Длительность

· Направление вращения

· Группа параметров времени разгона и торможения

Скачать

Поддержание заданного давления

Данная конфигурация предназначена для управления насосом в автоматическом режиме по сигналу от датчика давления с выходом 4…20 мА. Уставка для управления задается с помощью внешнего потенциометра.

Скачать

Спящий режим

Спящий режим используется с целью обеспечения программного останова ПЧВ в ситуациях, в которых экономически нецелесообразна постоянная работа привода, и система может некоторые промежутки времени находиться в простое. Спящий режим позволяет сократить энергопотребление и не допускает превышение нормальных условий работы системы (слишком высокое давление, переохлаждение воды в охладительных колоннах, проблемы герметизации здания). Спящий режим также важен по той причине, что некоторые устройства не позволяют ПЧВ снизить скорость двигателя. Это может стать причиной раннего износа насосных систем, преждевременной выработке смазки в коробках передач или неравномерной работе вентиляторов.

Скачать

Поддержание температуры

Конфигурация предназначена для управления вентилятором по сигналам от датчика температуры с диапазоном измерения от 0 до 100 °С с унифицированным выходом 4…20 мА. В рабочем режиме для данного примера уставка задается от внешнего потенциометра, подключенного на аналоговый вход AI1.

Скачать

Удаленное управление

Конфигурация предназначена для управления ПЧВ только по интерфейсу RS-485 (цифровые входы не используются).

Скачать
