ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред
4 123.60₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Важно! На данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.
Поплавковый датчик уровня ПДУ-П предназначен для контроля (сигнализации) уровня химически агрессивных жидкостей путем замыкания (размыкания) геркона магнитным полем магнита, встроенного в перемещающийся по высоте поплавок.
Датчик применяется для сигнализации от 1 до 3 уровней уровня жидкостей, совместимых по своему химическому составу с материалами PVDF, PFA, FFKM.
Устройства поставляется в следующих вариантах:
-
Резьбовые подключения к процессу: М16 (ПДУ-П.1.50.х.М16-х), М26×1,5 , G1, G1½ , G2
-
Длиной штока от 50 до 3000 мм (на данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.).
Устройство рассчитано на работу в диапазоне температур от -20 до +125 °С.
ПДУ-П найдет широкое применение в химической промышленности (кислоты, основания); пищевой (уксус, молочная кислота, пиво, лимонная кислота); добывающей (нефть, масло, смазочные материалы), а также в водоподготовке (хлорированная вода, гидрохлорид натрия, реагенты).
Для подключения к АСУ ТП датчики ОВЕН ПДУ-П снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров или разъемом DIN 43650 А.
Преимущества
- Использование высококачественных химически стойких материалов – поливинилденфторида (PVDF), фторполимера (PFA) и перфторэластомера (FFKM) – гарантирует надежную работу датчика с различными химически агрессивными жидкостями;
- Широкий диапазон рабочих длин и присоединений к технологическому процессу облегчает выбор оптимального датчика под конкретную задачу;
- Наличие кабельного вывода с кабелем AWG нужной длины или универсального DIN-разъёма облегчают и ускоряют подключение к сигнальной линии связи АСУ ТП;
- Расширенный температурный диапазон и высокая степень пылевлагозащиты обеспечивают стойкость к неблагоприятным условиям работы на объекте.
Технические характеристики
|
Наименование |
Значение |
||||
|
ПДУ-П.1 |
ПДУ-П.2 |
ПДУ-П.3 |
ПДУ-П.1Н |
ПДУ-П.2Н |
|
|
Количество сигнализируемых уровней |
1 |
2 |
3 |
1 |
2 |
|
Электрические параметры |
|||||
|
Род коммутируемого тока |
постоянный; переменный (частотой до 10 кГц) |
||||
|
Максимальное коммутируемое напряжение при постоянном токе (не более), В пост. |
180 В
|
300 В
|
180 В |
||
|
Максимальное коммутируемое напряжение при переменном токе с частотой до 10 кГц (не более), В эфф.
|
130 В
|
300 В
|
130 В |
||
|
Максимальный коммутируемый ток постоянный или переменный (не более), А |
0,5 А
|
2,0 А
|
0,5 А |
||
|
Максимальная коммутируемая мощность (не более), Вт/ВА |
10 Вт/ВА |
30 Вт/ВА |
10 Вт/ВА |
||
|
Потребляемая мощность (не более), мВт |
200 мВт |
200 мВт |
200 мВт |
||
|
Конструктивные параметры |
|||||
|
Материалы, контактирующие с рабочей средой: |
|||||
|
– материал штока датчика |
PVDF (ПДУ-П.1.50.М16), PFA |
PFA |
|||
|
– материал уплотнения |
FFKM |
FFKM |
|||
|
– материал штуцера, поплавка, ограничительного кольца |
PVDF |
PVDF |
|||
|
Подключение к АСУ ТП |
Кабельный вывод AWG24* |
Разъём DIN 43650 А |
|||
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP65 IP68 (погружная часть) |
||||
|
Характеристики надежности |
|||||
|
Средняя наработка на отказ, не менее |
1×106 срабатываний |
||||
|
Средний срок службы, не менее |
8 лет |
||||
|
*Длина кабеля от 1 до 120 м. (указывается при заказе). |
|||||
Условия эксплуатации
Датчик предназначен для эксплуатации при следующих условиях:
- вид контролируемой среды – химически агрессивные жидкости не склонные к налипанию, в т.ч. вязкие, не агрессивные к материалам PVDF, PFA, FFKM;
- температура контролируемой среды – от минус 20 до плюс 125 °С;
- давление контролируемой среды – не более 0,2 МПа;
- плотность контролируемой среды, не менее:
- 0,6 г/см3 (для моделей ПДУ-П.1.L.Х.G1-Г, ПДУ-П.2.L.Х.L2.Х.G1-Г, ПДУ-П.3.L.Х.L2.Х.L3.Х.G1-Г, ПДУ-П.1Н.L.Х.G2, ПДУ-П.2Н.L.Х.L2.Х.G2);
- 0,9 г/см3 (для моделей ПДУ-П.1.50.М16, ПДУ-П.1.L.Х. М26х1,5-Г, ПДУ-П.2.L.Х.L2.Х.М26х1,5-Г, ПДУ-П.1Н.L.Х.G1, ПДУ-П.1Н.L.Х.G1,5, ПДУ-П.2Н.L.Х.L2.Х.G1, ПДУ-П.2Н.L.Х.L2.Х.G1,5);
- температура окружающего воздуха – от минус 50 до плюс 85 °С;
- верхнее значение относительной влажности окружающего воздуха – 100 %;
- атмосферное давление – от 84,0 до 106,7 кПа.
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе N2.
Габаритные и установочные размеры
Одноуровневые поплавковые датчики ОВЕН ПДУ-П
Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-П
Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-П
Схемы подключения
Модификации
Одноуровневые химически стойкие датчики ПДУ-П с кабельным выводом
Одноуровневые химически стойкие датчики ПДУ-П с DIN-разъёмом
Двухуровневые химически стойкие датчики ПДУ-П с кабельным выводом

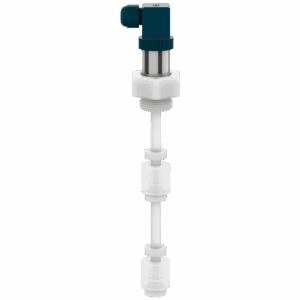

Двухуровневые поплавковые датчики ПДУ-П с DIN-разъёмом

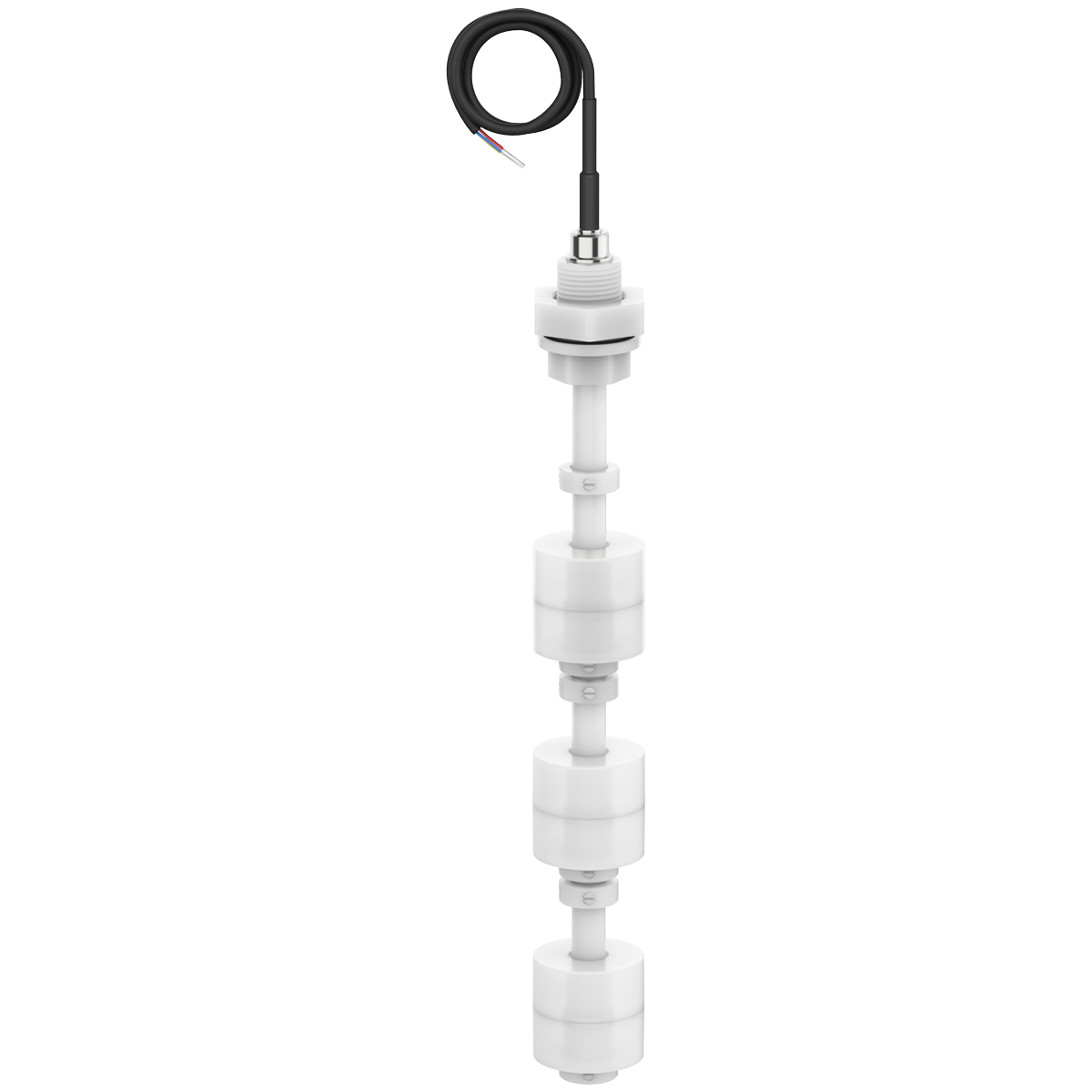

Трехуровневые химически стойкие датчики ПДУ-П с кабельным выводом
Принцип работы датчика
Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита.
Датчики ОВЕН ПДУ-П производятся с нормально-разомкнутым и нормально-замкнутым контактом. Изменение уровня жидкости в резервуаре приводит к перемещению поплавка и замыканию/размыканию контакта датчика.
Документация
| Документация | |||
| Руководство по эксплуатации ПДУ-П | 3.32 MB | ||
| Сертификаты | |||
| Декларация о соответствии на ПДУ-П | zip | 48.14 kB | |
| Экспертное заключение на ПДУ-П | zip | 5.1 MB | |
Комплектация
- Датчик
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Цены (обновлено — 20.02.2026 в 13:53 по московскому времени)
| На заказ (цены указаны с НДС) | ||
| ПДУ-П.1.50.М16-1 | 4 123,60 ₽ | |
| ПДУ-П.1.50.К.М16-1 | 4 123,60 ₽ | |
| ПДУ-П.1.50.М16-10 | 5 653,48 ₽ | |
| ПДУ-П.1.50.К.М16-10 | 5 653,48 ₽ | |
