Обновление товара: 30 декабря, 2024 в 11:17
  • Степень защиты корпуса со стороны лицевой панели IP65
  • Интерфейс RS-485
  • Интерфейс RS-232
  • Ethernet
  • Отображение оперативных и исторических данных в виде графиков (трендов)
  • Протокол Modbus RTU, Modbus ASCII
  • Интерфейс USB Device

СП3хх сенсорные панели оператора 7-15” с Modbus

25 920.00

Бесплатная доставка для заказов свыше 50 000 руб.

  • Флажок Быстрая доставка
  • Флажок Безопасные платежи
ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ
  • Stripe
  • Карта VISA
  • MasterCard
  • American Express
  • Discover Card
  • PayPal

Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

ОВЕН СП3хх – линейка сенсорных панелей оператора. Предназначена для наглядного отображения значений параметров и оперативного управления, а также ведения архива событий или значений. Конфигурирование СП3хх осуществляется в среде «Конфигуратор СП300». Рекомендуется для совместного применения с ОВЕН ПЛКПРПЧВТРМ. Линейка СП3хх заменяет панель оператора СП270 (полным аналогом СП270 с улучшенными характеристиками является панель СП307-Б). Проекты, разработанные для СП270, могут быть загружены в СП3хх после импорта в новое ПО.

Отличия модификаций сенсорных панелей оператора ОВЕН

Каждая модель (кроме СП315) выпускается в двух модификациях – базовой (-Б) и расширенной (-Р). Модификации имеют разные наборы интерфейсов. В базовом варианте семи- и десятидюймовые модели СП307-Б и СП310-Б имеют два последовательных интерфейса RS-485/RS-232 для обмена с ПЛК и порт USB-B для подключения к компьютеру. Линейка сенсорных панелей СП3хх представлена тремя моделями, отличающимися между собой диагональю дисплея (7’’/10,1’’/15,6’’).

В расширенных модификациях панелей оператора СП307-Р, СП310-Р и СП315-Р также присутствует Ethernet-порт для обмена данными с контроллером и порт USB-A для подключения USB-flash-накопителей.

Конструктивное исполнение

Корпус панелей оператора линейки СП3хх с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается.

Примеры использования HMI ОВЕН СП3хх

Применение сенсорной панели оператора ОВЕН СП3хх

Функциональные особенности операторской панели

Загрузка программы через USB-кабель

Подключение панели к персональному компьютеру для загрузки программы осуществляется при помощи USB-кабеля. Для начала работы с панелью достаточно установить программу «Конфигуратор СП300» со встроенным драйвером и подключить панель к USB-кабелю.

Архивирование на USB-flash-накопитель

Архивирование на USB-flash-накопитель производится в формате CSV. В редакторе таблиц на ПК (MS Excel или Google-таблицы) данные могут быть представлены в удобном для вас виде, например, в виде графика значений температуры за год. Помимо записи архива, данные можно считать из USB-flash-накопителя в СП3хх. Считанные данные можно представить в виде графика, таблицы или переслать по сети в ПЛК.

Создание скриптов

Написание небольших программ (скриптов) на «СИ» подобном языке значительно расширяет возможности операторского интерфейса. Скрипты не подходят для написания программы управления технологическим процессом; для подобных задач в ассортименте ОВЕН есть класс таких устройств, как панельные контроллеры (СПК).

Построение графиков

Для предоставления информации на операторском интерфейсе в виде графиков доступны несколько видов элементов. XY-график позволяет построить кривую по XY-координатам. График с сохранением истории отображает кривую состояния одной или нескольких переменных с возможностью просмотра истории записей, например, графика температуры в прошлом месяце. График реального времени показывает текущее состояние переменной без возможности просмотра истории, что экономит память.

Таблицы

Таблицы подходят для ведения истории событий, имеется возможность пролистывать историю отображаемой информации, например, запись аварийных состояний. Также в таблицах можно производить подтверждение события нажатием на отображаемое сообщение.

Загрузка внешних изображений

Имеется возможность загрузить изображение в формате jpg и использовать его в программе как подложку или как активный элемент, например, как кнопку.

Создание анимации

Благодаря анимации интерфейс системы ЧМИ становится интуитивно понятным. Из загруженных изображений в формате jpg возможно создание анимированных изображений. Например, вращение вентилятора с заданной скоростью или перемещение какого-либо объекта по заданным координатам.

Настройка уровней доступа

Заложено многоуровневое ограничение прав доступа к операторскому интерфейсу панели. Можно настроить до 9 уровней. Для каждого из уровней задается свой индивидуальный пароль.

Технические характеристики

Наименование

Значение

СП307-Б

СП310-Б

СП307-Р

СП310-Р

СП315-Р

Аппаратные характеристики

Процессор

AT91SAM9G35-CU

Частота, МГц

400

Объем Flash-памяти, Мб

128

Допустимое число циклов перезаписи Flash-памяти на блок данных

75 000

Оперативная память, Мб

128

Часы реального времени (RTC)

Есть, энергонезависимые1

Звук

Пьезоизлучатель, с возможностью управления из программы

DIP-переключатели

4 шт. (два – свободно программируемые)

Дисплей

Тип дисплея

TFT LCD

Тип подсветки

LED (светодиодная подсветка)2

Кол-во цветов

16,7 млн (TrueColor)

Диагональ, дюймы

7’’

10,1’’

7’’

10,1’’

15,6’’

Разрешение, пиксель

800×480

1366×768

Рабочая зона, мм

154,1×85,9

219,6×131,7

154,1×85,9

219,6×131,7

344,2×193,5

Яркость, кд/м2

200

250

Контрастность

500:1

Время наработки на отказ подсветки, часов

Не менее 50 000 при температуре 25 °C

Интерфейсы

COM-порты

1 × RS-232/RS-485 (Download-порт/DB9M) – для подключения устройств и загрузки проектов3

1 × RS-232/RS-485 (PLC-порт/DB9M) – для подключения устройств

Гальваническая изоляция отсутствует

Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B

Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми4

Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master)5

USB Device

1 × USB 2.0 B – для загрузки проектов

Ethernet

Нет

1 × 10/100 Мбит/c (RJ45) – для подключения устройств

Поддерживаемые протоколы: Modbus TCP (Master/Slave)6

USB Host

Нет

1 × USB 2.0 A – для архивов и импорта файлов

Поддерживаемые файловые системы: FAT16/FAT32

Поддерживаемый размер накопителей: до 32 Гб

Питание

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения, В

23…27

Номинальное напряжение питания, В

24

Макс. потребляемый ток, А

0,25

0,27

0,25

0,27

0,75

Макс. потребляемая мощность7, Вт

8

10

8

10

20

Корпус

Конструктивное исполнение

Для щитового крепления

Тип вентиляции

Естественная вентиляция

Виброустойчивость

В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут

Габаритные размеры (ширина × высота × глубина), мм

200,4×146,9×49

272,2×191,7×51,2

200,4×146,9×49

272,2×191,7×51,2

410,0×270,0×65,0

Установочные размеры (ширина × высота), мм

192,0×138,5

260,7×180,2

192,0×138,5

260,7×180,2

397,5×257,5

Степень защиты корпуса по ГОСТ14254:

– с лицевой стороны

IP65

– со стороны разъемов IP20

Общие характеристики

Рабочая температура,  °C

0…50

Рабочая влажность, %

10…90 (без конденсации)

Температура хранения,  °C

-20…+60

Масса брутто, кг

1

1,5

1

1,5

4

Средний срок службы, лет

10

Среднее время наработки на отказ, часов

75 000

Прикладное ПО Конфигуратор СП300

1 Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2 Яркость подсветки может быть изменена программно (только на СП307 и СП310).
3 Данный способ загрузки проектов является резервным, основной – через порт USB-B.
4 При работе с портом запросы панели дублируются по обоим интерфейсам. Адресация устройств должна быть уникальной на уровне порта.
5 Доступна работа с COM-портами через макросы, что дает возможность реализации нестандартных протоколов.
6 Поддерживается до 8 TCP Slave-устройств.
7 При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

Модификации

Модификации СП3хх

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
СП3ХХ
Индивидуальный заказ
Размер экрана
07
7 дюймов
10
10 дюймов
15
15 дюймов
Модификация
Б
базовый
Р
расширенная

Схемы подключения

Назначение контактов соединителя USB Host (USB-A)

USB A Номер контакта Наименование сигналов
1 +5 B
2 Data-
3 Data+
4 GND

Назначение контактов соединителя USB Device (USB-B)

USB B Номер контакта Наименование сигналов
1 +5 B
2 Data-
3 Data+
4 GND

Назначение контактов соединителя LAN (Ethernet)

Ethernet Номер контакта Наименование сигнала
1 Etx+
2 Etx-
3 Erx+
6 Erx-

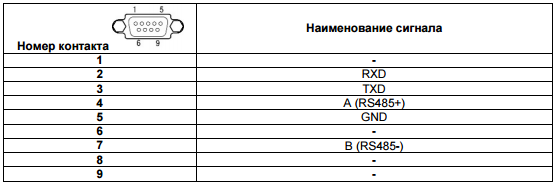

Назначение контактов соединителя порта Download (DB9M)

COM1 Номер контакта Наименование сигнала
1 NC*
2 RS-232 RxD
3 RS-232 TxD
4 RS-485 A
5 GND
6 NC*
7 RS-485 B
8 NC*
9 NC*

Назначение контактов соединителя порта PLC (DB9M)

COM2 Номер контакта Наименование сигнала
1 NC*
2 RS-232 RxD
3 RS-232 TxD
4 RS-485 A
5 GND
6 NC*
7 RS-485 B
8 NC*
9 NC*

Примечание – * Контакты NC используются исключительно для сервисных нужд.
Запрещается подключать к ним какие-либо сигналы.

Назначение контактов соединителя питания

Назначение контактов соединителя питания Номер контакта Наименование сигнала
1 +24 D
2 GND
3 Функциональное заземление*

Примечание: * – подключение согласно ГОСТ Р 50571.21



Габаритные и установочные размеры

Габаритные размеры СП3хх
Установочные размеры СП3хх






Конфигуратор СП300

Конфигурирование панелей ОВЕН СП3хх осуществляется в среде «Конфигуратор СП300», которая доступна для скачивания на сайте owen.ru и на странице прибора. Проекты, созданные для СП270 в «Конфигураторе СП200» легко экспортировать в новую среду и запустить на СП3хх. Работа с СП270 в конфигураторе СП300 недоступна. «Конфигуратор СП300» имеет встроенную справочную систему, в которой подробно рассмотрен весь функционал программы.

Для разработки программы совершенно не обязательно обладать знаниями в области программирования. Следуя инструкциям документа “Быстрый старт” и руководству пользователя, можно в короткие сроки создать операторский интерфейс для вашей системы. Настройка производится в графическом меню конфигуратора, к каждому свойству графического элемента доступно описание в встроенной справочной системе.

Конфигуратор СП300

Конфигуратор имеет встроенную систему эмуляции. Эмулятор позволяет проверить работу программы с внешними связями по интерфейсам (Modbus RTU/ASCII/TCP). Особенностью является возможность сохранения эмуляции проекта .exe файлом и открыть на другом компьютере без установленной среды «Конфигуратор СП300».                             Конфигуратор СП300

FAQ

Установите драйвер вручную. Для этого перейдите в директорию установки конфигуратора и в папке XNETDrvInst запустите файл SP300_UsbDrv_1.0.0.exe.

Да, если проект был загружен с исходным кодом – тогда его можно выгрузить из панели с помощью одноименной кнопки. При загрузке исходного кода можно установить пароль – тогда потребуется ввести его при выгрузке.

Необходимо произвести принудительную загрузку проекта. См. Руководство пользователя, п. 6.2.
Примечание: к подобной ситуации может также привести загрузка некорректного проекта (например, с организацией бесконечного цикла в макросе, обращению к несуществующим регистрам панели и т.д.).

Да, такая возможность есть. При разработке проекта сохраняется информация о внесенных изменениях (в частности, для возможности «откатить» внесенные изменения с помощью комбинации клавиш Ctrl+Z). Для того чтобы удалить эту информацию, измените в Настройках проекта (вкладка Панель) тип панели (например, вы делаете проект для СП307 – тогда в настройках укажите СП310), после чего верните его обратно и сохраните проект. Это приведет к уменьшению его размера.

Название области памяти

PSB

PSW

PFW

Тип памяти

оперативная

оперативная

энергонезависимая

Тип данных

BOOL

WORD

WORD

Занимаемое место

1 бит

16 бит

16 бит

Диапазон доступных адресов

256 – 1023

256 – 4095

256 – 4095*

* память PFW содержит область авторазмещения, которая занимает регистры 4096 – 4000000 и используется для хранения данных графиков, таблиц и архивов

В меню Файл выберите пункт Создание рецептов. Укажите номера первого и последнего из обнуляемых регистров (максимальный диапазон 256 – 4095), после чего нажмите кнопку Добавить. После этого нажмите кнопку Изменить данные, в появившемся окне нажмите Всё в 0, затем – ОК. Загрузите проект в панель, чтобы обнулить значения энергонезависимых регистров.

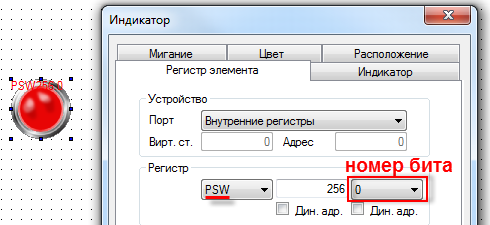

Да, к битовым элементам (индикаторы, переключатели и т.д.) можно привязывать биты регистров.

Эта галочка включает динамическую адресацию регистров элементов. Например, можно с помощью одного индикатора отображать состояние разных битов панели в зависимости от ситуации. Более подробно см. в Руководстве пользователя, п. 4.3.

См. Руководство пользователя, п. 9.3.

C помощью offline- или online-эмуляции (см. меню Файл или соответствующие пиктограммы на панели инструментов). Offline-эмуляция позволяет проверить работу проекта без подключения устройств. Online-эмуляция, помимо этого, позволяет проверить обмен со slave-устройствами (при условии, что они подключены к пользовательскому ПК или находятся в одной локальной сети с ним).
В эмуляции не поддержан следующий функционал:

  1. макросы;
  2. регистры PFW с номером 4096 и далее;
  3. часть системных регистров;
  4. протокол Modbus ASCII;
  5. доступ к отдельным битам регистров по Modbus (например, 4×0.0);
  6. режим Slave.

Время действия online-эмуляции ограничено получасом, крайне рекомендуется отключить ее до истечения этого времени.

Сетевые настройки панели (IP-адрес, маска и шлюз) хранятся в системных регистрах PFW84-95. Их значения можно изменить в процессе работы. Для того чтобы новые настройки вступили в силу, необходимо перезагрузить панель по питанию.

Сетевые настройки панели (IP-адрес, маска и шлюз) хранятся в системных регистрах PFW84-95. Их значения можно изменить в процессе работы. Для того чтобы новые настройки вступили в силу, необходимо перезагрузить панель по питанию.

Регистр

Описание

Регистр

Описание

Регистр

Описание

PFW84

1-й байт IP-адреса

PFW88

1-й байт маски

PFW92

1-й байт шлюза

PFW85

2-й байт IP-адреса

PFW89

2-й байт маски

PFW93

2-й байт шлюза

PFW86

3-й байт IP-адреса

PFW90

3-й байт маски

PFW94

3-й байт шлюза

PFW87

4-й байт IP-адреса

PFW91

4-й байт маски

PFW95

4-й байт шлюза

Да, с помощью системного регистра PFW100. Изменение яркости доступно только на СП307 и СП310. Значение 100 соответствует максимальной яркости подсветки, 0 – минимальной.

Если проект для СП270 создан в ПО Конфигуратор СП200 версии 2.С.6F, то можно открыть его в Конфигураторе СП300, изменить тип панели и загрузить в СП3xx. Более подробно см. в Руководстве пользователя, п. 9.9.

Для этого воспользуйтесь соответствующими пиктограммами на Панели элементов:
Кроме того, при двойном нажатии ЛКМ на поле изменения масштаба появляется возможность приближать/отдалять экран с помощью колесика мыши. Чтобы выйти из режима масштабирования, нажмите ЛКМ на любую область экрана.



Для отключения звукового сигнала необходимо записать в системный регистр PFW2 значение «1», и перезагрузить панель, сняв питание. Для включения звукового сигнала нужно записать в этот регистр значение «0» и перезагрузить панель.

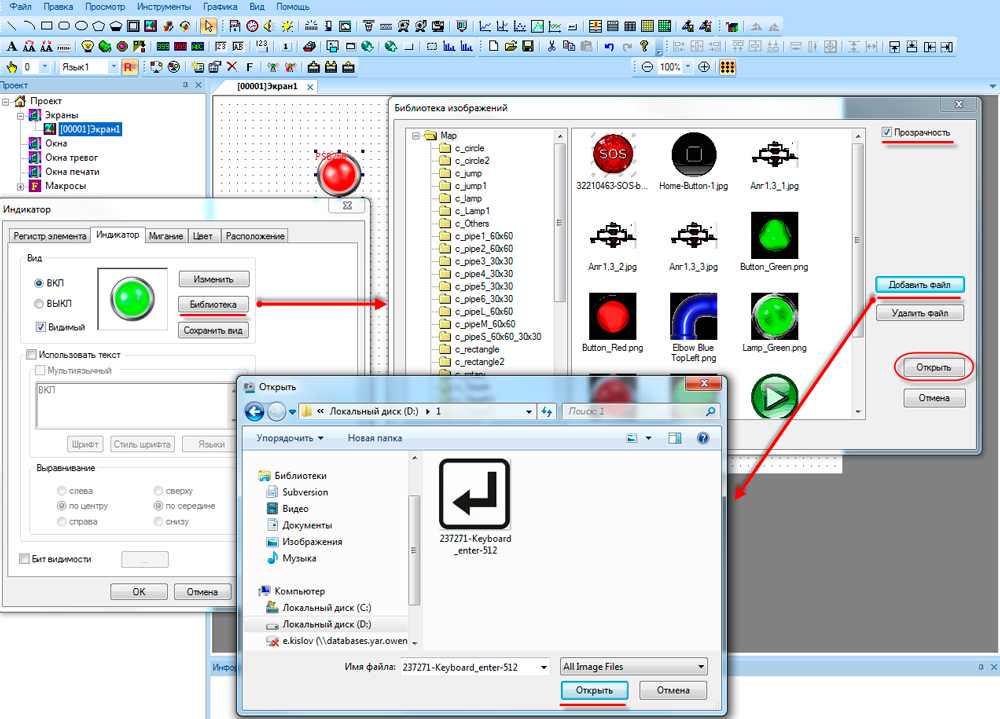

В настройках элемента на вкладке Индикатор для состояния ВКЛ и ВЫКЛ можно выбрать любые необходимые изображения, нажав на кнопку Библиотека.

В настройках элемента на вкладке Дисплей выберите формат Dec

В настройках элемента Цифровой дисплей на вкладке Дисплей настройте разрядность значения (Всего знаков – 3, дробная часть – 1).

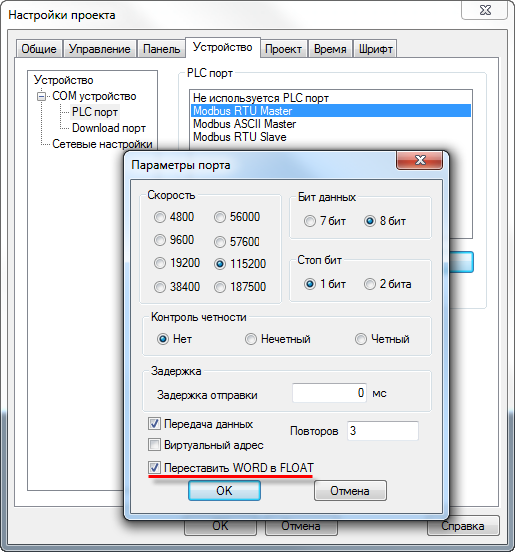

Значение типа Float занимает два регистра – так что в настройках на вкладке Регистр элемента выберите тип Dword.

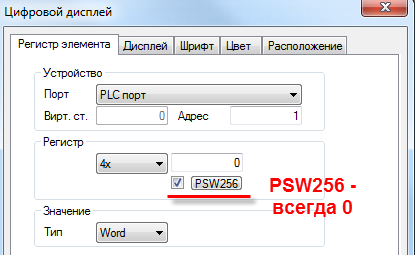

Пример: укажите в настройках элемента регистр PSW300, тип Dword, формат Float. Значение с плавающей точкой займет регистры PSW300-301.

Нужно наложить друг на друга элементы Цифровой дисплей и Статический текст, указав для них одинаковые размеры и фоновые изображения, и управлять видимостью текста с помощью бита видимости. Текст должен находиться на слой выше, чем дисплей.

Используйте элемент Переход на экран. В его настройках укажите ID экрана, на который необходимо перейти. ID соответствует номеру экрана, который отображается в дереве проекта. При необходимости переключать экраны не вручную, а при выполнении определенных условий – используйте элемент Функциональная область или вкладку Управление в Настройках проекта.

Для окон тревог координаты открытия определяются в настройках окна.

Для пользовательских окон координаты открытия определяются настройками элемента Кнопка вызова окна или же расположением на дисплее элемента Вызов окна (в зависимости от используемого элемента).

У элемента Изображение подобный функционал отсутствует. Используйте элемент Анимация изображения без запуска анимации – тогда он будет отображать статическую картинку, у которой есть бит видимости.

С помощью элемента Управление графиками/таблицами.

В настройках таблицы на вкладке Сообщения поставьте галочку Поддержка Юникода.

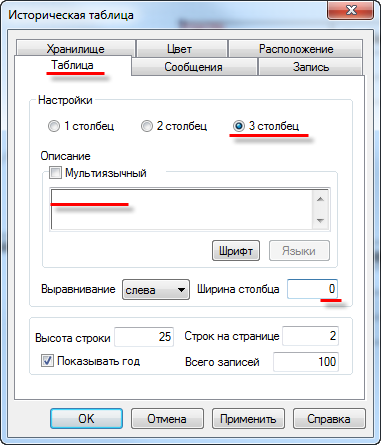

Да, можно. Для этого в настройках элемента на вкладке Таблица для 3-го столбца удалите текст заглавия и установите ширину 0.

C помощью элемента Динамическое изображение (изображения переключаются в зависимости от значения регистра) или элемента Анимация изображения (изображения переключаются с заданной цикличностью).

Наиболее распространенные ошибки при настройке графиков и трендов:

  1. Неверно указаны отображаемые элементом регистры;
  2. Неверно указан диапазон элемента и/или частота записи (например, при диапазоне 10 секунд и частоте записи 30 минут на графике ничего не будет отображаться – по очевидным причинам).
  3. Регистры хранилища элемента перекрываются с регистрами других элементов. См. формулу расчета используемого элементом количества регистров в Руководстве пользователя.

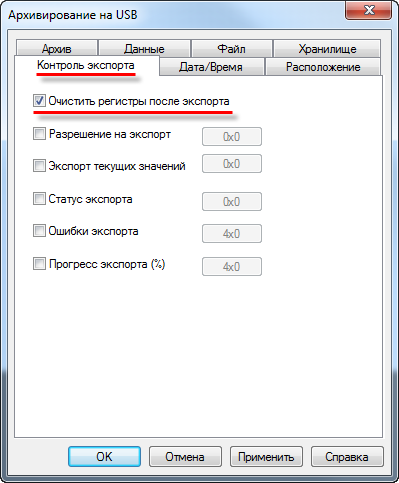

Вариант 1. В настройках элемента на вкладке Контроль экспорта поставить галочку Очистить регистры после экспорта.

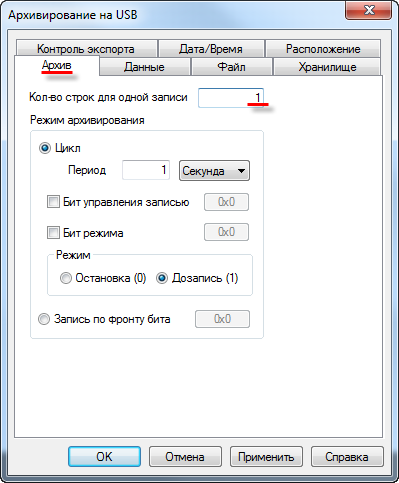

Вариант 2. В настройках элемента на вкладке Архив для параметра Кол-во строк для одной записи укажите значение 1. После этого при каждой записи в архив будет заноситься только текущее значение регистров – дубликатов не возникнет.

По умолчанию Microsoft Excel предполагает, что значения с плавающей точкой разделены запятой. В файле архива они разделены точкой. Есть два способа решить эту проблему:

  1. открыть файл архива любым текстовым редактором и выполнить автозамену всех точек на запятые, после чего сохранить отредактированный файл как .csv.

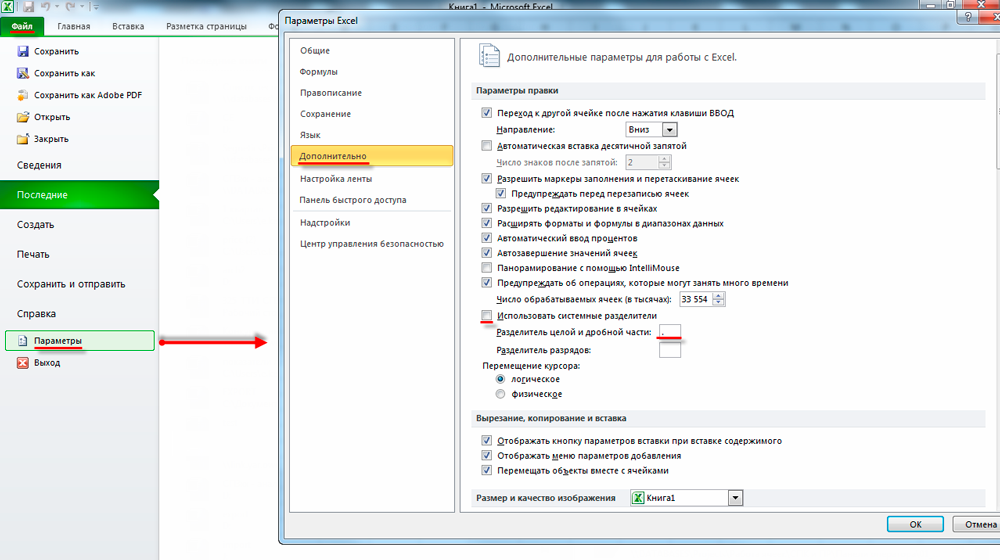

  2. в Microsoft Excel в меню Файл выберите пункт Параметры и на вкладке Дополнительно снимите галочку Использовать системные разделители. В качестве разделителя целой и дробной части выберите точку. Обратите внимание, что данная настройка повлияет на все файлы, открываемые в программе – т.е. файлы с разделителем-запятой могут быть отображены некорректно.

Да, для большинства элементов это возможно. В настройках элемента нажмите кнопку Библиотека, выберите команду Добавить файл (если изображение прозрачное, то также поставьте галочку Прозрачность) и укажите путь к нужному графическому файлу. Таким образом, изображение будет добавлено в Библиотеку элементов. Нажмите кнопку Открыть (расположена под кнопкой Удалить файл), чтобы выбрать его в качестве изображения для данного элемента.

В настройках кнопки на вкладке Кнопка поставьте галочку Скрыть кнопку.

В меню Настройки проекта – Общие настройте интервал неактивности пользователя, после которого происходит переход на экран заставки, и укажите номер этого экрана. После перехода на экран заставки будут закрыты все уровни доступа.



Да, можно – оба порта (PLC и Download) имеют идентичную распиновку и поддерживают обмен по RS-232/485 с другими устройствами. Название порта Download связано с тем, что он может использоваться для загрузки проектов (например, при отсутствии кабеля USB).

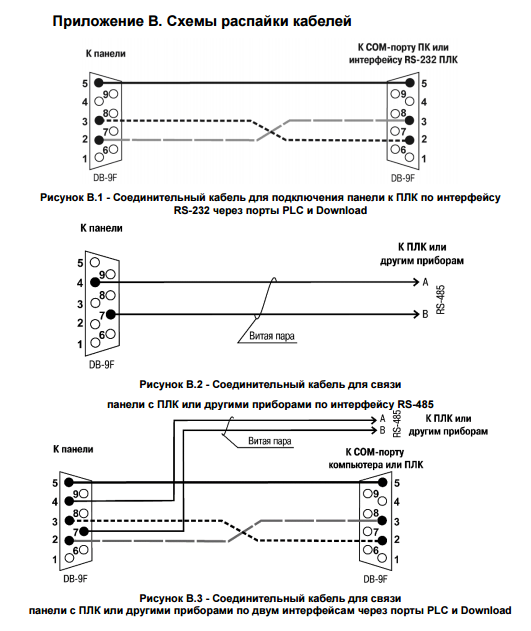

Распиновка кабелей для интерфейсов RS-232 и RS-485 приведена ниже. Для связи панели и ПЛК110 [M02] по RS-232 можно использовать кабель КС16, для связи по RS-232 со всеми остальными ПЛК1xx и ПЛК63, 73 можно использовать кабель КС2.

При настройке панели в режиме Modbus Master для ее элементов необходимо указать область памяти slave-устройства, к которой будет производиться обращение. При этом панель автоматически выбирает функцию Modbus, которая будет использована в запросе.

Обозначение

Тип регистров

Тип данных

Тип доступа

Функции Modbus

0x

Coils

BOOL

чтение/запись

1 (0x01), 5 (0x05)

1x

Discrete inputs

BOOL

только чтение

2 (0x02)*

3x

Input registers

WORD

только чтение

4 (0x04)

4x

Holding registers

WORD

чтение/запись

3 (0x03), 6 (0x06), 16 (0x10)

* только для одного бита

Значения с плавающей точкой передаются в виде двух регистров, но протокол Modbus не стандартизирует их порядок – поэтому он может быть различным в зависимости от устройства. Чтобы изменить порядок регистров используйте галочку Переставить WORD в FLOAT в настройках проекта (инвертируйте ее значение относительно текущего). Обратите внимание, что настройка влияет на float значения, получаемые от всех slave-устройств, т.е. если среди них встречаются устройства с разным порядком регистров для float, то для части устройств придется выполнять перестановку регистров самостоятельно (с помощью функциональной области или макросов).

Панель автоматически формирует групповые запросы к slave-устройствам. Если в групповой запрос входит номер регистра, который отсутствует в slave-устройстве (особенно это характерно для устройств с «рваными» или формируемыми пользователем картами регистров), то в ответ вместо данных приходит сообщение с кодом ошибки.
При опросе бит (0x и 1x) панель создает групповые запросы с кратностью адресов и количества опрашиваемых регистров в 8 бит. Рассмотрим следующий пример: на экране расположено 6 индикаторов с привязанными битами slave-устройства – 0x0, 0x21, 0x27, 0x28, 0x30 и 0x36. Панель сформирует два запроса к slave-устройству: первый – на чтение 8 бит с 0x0, второй – на чтение 24 бит с 0x16
При опросе регистров (3x и 4x) панель создает групповые запросы, если разрыв между опрашиваемыми регистрами не превышает 4. Иными словами, регистры 4×0 и 4×5 будут считаны одним групповым запросом (6 регистров с 4×0), а 4×0 и 4×6 – двумя одиночными.
Для того чтобы отключить автоформирование групповых запросов, необходимо в настройках каждого из элементов, участвующих в опросе, поставить галочку Дин. адр. и указать регистр, который не используется панелью (т.е. его значение всегда равно 0).

Элементы ввода реализуют однократную запись при изменении значения с их помощью – поэтому на slave-устройстве должен быть отключен таймаут ожидания пакетов от master-устройства.

Запись можно произвести следующими способами:

  1. Использовать системные биты PFW26.2 (Download-порт) и PFW36.2 (PLC-порт). По умолчанию они имеют значение ВЫКЛ, и элемент Цифровой ввод использует функцию 0x06. При переключении бита в состояние ВКЛ элемент Цифровой ввод будет использовать функцию 0x10. Переключение функции затрагивает все визуальные элементы ввода в проекте. Данный функционал реализован только для протокола Modbus RTU.
  2. Использовать макросы.

См. пример Организация обмена через макросы.

Рекомендуемое максимальное количество подключаемых TCP Slave устройств – 6 (максимально возможное – 8). Количество клиентских подключений к панели в явном виде не ограничено.

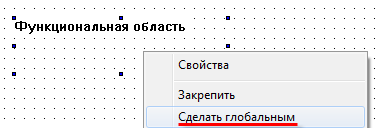

По умолчанию функциональная область выполняется только в том случае, если в текущий момент открыт экран, на котором она расположена. Чтобы функциональная область работала независимо от открытого в данный момент экрана – нажмите на нее правой кнопкой мыши и выберите команду Сделать глобальным

Все биты PSB панели являются ячейками (coils); поддерживаемые функции – 0x01, 0x05, 0x0F. Адресация – абсолютная (т.е. для опроса PSB256 в master-устройстве должен быть указан бит 256).
Все регистры PSW и PFW панели являются holding-регистрами; поддерживаемые функции – 0x03, 0x06, 0x10. Адресация PSW – абсолютная (PSW300 – 300-й регистр в master-устройстве), адресация PFW – со смещением на 10000 (PFW300 – 10300-й регистр в master-устройстве).

Нет, максимальное количество регистров для одного группового запроса – 120.

В элементе Индикатор не поддерживается выбор области 3x (input регистры), поэтому требуется считать данные во внутренние регистры панели с помощью элемента Функциональная область (действие Копировать регистрподдерживает область 3x), после чего привязать к индикатору биты этих внутренних регистров.



Видеокурс по СП3хх



ПО, примеры и документация

Программное обеспечение

Конфигуратор СП300 V2.D3k-5

Скачать

Конфигуратор СП300 V2.D3d-3 (архив)

Скачать

Универсальный диск с ПО

Скачать

История версий

Скачать

Пользовательская документация

Руководство пользователя

Скачать

FAQ. Часто задаваемые вопросы

Скачать

Примеры

Быстрый старт

Скачать

Настройка обмена с ПЛК на CODESYS 2.3

Скачать

Настройка обмена с ПЛК на CODESYS 3.5

Скачать (325 мб)

Настройка обмена с ПЛК на MasterSCADA 4D

Скачать

Настройка обмена с ПР200

Скачать

Настройка обмена с ПЧВ

Скачать

Настройка обмена с модулями Mx210

Скачать

Организация обмена через макросы

Скачать + Статья

Работа с архивами (экспорт/импорт)

Скачать

Работа с графиками

Скачать

Работа с таблицами

Скачать

Работа с рецептами

Скачать

Работа с базовыми элементами

Скачать

Синхронизация времени с ПЛК

Скачать

Набор макросов для работы с памятью

Скачать

Пример опроса ТРМ138

Скачать

Использование системных регистров

Скачать

Использование функциональной области

Скачать

Архивация с помощью макросов

Скачать

Анимация и перемещение элементов

Скачать

Дополнительные примеры

Перейти

Аксессуары

Наименование Изображение Применение Длина, м Заказать
Переходник СП3хх Переходник СП3хх Переходник с DB9 на клеммы для устройств линейки СП3xx.
заказать
КС2 Кабель КС2 Применяется для соединения контроллеров ПЛК100, ПЛК150, ПЛК154 (порт RS-232 DEBUG), ПЛК110, ПЛК160, ПЛК73 (порты RS-232 DEBUG и RS-232), ПЛК63 (порт RS-232) с панелями оператора ИП320 (порт RS-232), СП270, СП3xx (порт PLC, RS-232).

1,5

заказать

КС16

Кабель КС16

Применяется для связи контроллера ПЛК110[М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП3xx (порт PLC, RS-232).

1,5

заказать



2,5
заказать



Чертежи, схемы, модели

УГО_ЕСКД
dwg
44.61 kB
pdf
110.38 kB
УГО_СПДС
dwg
33.71 kB
pdf
103.25 kB
Подключение к МУ110-224.8И
dwg
50.38 kB
pdf
259.16 kB
Подключение к МВ110-224.8А
dwg
50.63 kB
pdf
261.24 kB
Подключение к МВ110-224.16ДН
dwg
50.38 kB
pdf
260.67 kB
Подключение к МУ110-224.16Р
dwg
50.25 kB
pdf
258.78 kB
Подключение к ПК через RS232
dwg
44.84 kB
pdf
186.72 kB
Подключение к ПК через АС-4
dwg
51.25 kB
pdf
256.95 kB
Подключение к ПЛК110 [М02] через RS232
dwg
46.12 kB
pdf
215.39 kB
Подключение к ПЛК110 через RS485
dwg
49.97 kB
pdf
255.39 kB
Подключение к ТРМ202
dwg
50.5 kB
pdf
254.52 kB
3D Модель СП307-Б
zip
720.35 kB
zip
484.47 kB
2D Модель СП307-Б
dwg
125.39 kB
pdf
65.68 kB
СП307-Б EPLAN
zip
11.52 MB
УГО_ЕСКД
dwg
45.71 kB
pdf
118.14 kB
УГО_СПДС
dwg
34.68 kB
pdf
110.23 kB
Подключение к МУ110-224.8И
dwg
51.63 kB
pdf
266.28 kB
Подключение к МВ110-224.8А
dwg
51.78 kB
pdf
268.63 kB
Подключение к МВ110-224.16ДН
dwg
51.59 kB
pdf
268.15 kB
Подключение к МУ110-224.16Р
dwg
51.53 kB
pdf
266.06 kB
Подключение к ПК через Ethernet
dwg
45.84 kB
pdf
186.43 kB
Подключение к ПК через RS232
dwg
46.03 kB
pdf
193.75 kB
Подключение к ПК через АС-4
dwg
52.34 kB
pdf
264.06 kB
Подключение к ПЛК110 [М02] через RS232
dwg
47.16 kB
pdf
222.56 kB
Подключение к ПЛК110 через RS485
dwg
50.91 kB
pdf
261.68 kB
Подключение к ТРМ202
dwg
51.91 kB
pdf
261.67 kB
3D Модель СП307-Р
zip
785.57 kB
zip
0.81 MB
2D Модель СП307-Р
dwg
129.05 kB
pdf
66.63 kB
СП307-P EPLAN
zip
11.6 MB
УГО_ЕСКД
dwg
44.61 kB
pdf
111.17 kB
УГО_СПДС
dwg
33.71 kB
pdf
102.65 kB
Подключение к МУ110-224.8И
dwg
50.38 kB
pdf
259.25 kB
Подключение к МВ110-224.8А
dwg
50.66 kB
pdf
260.29 kB
Подключение к МВ110-224.16ДН
dwg
50.38 kB
pdf
258.52 kB
Подключение к МУ110-224.16Р
dwg
50.25 kB
pdf
256.78 kB
Подключение к ПК через RS232
dwg
44.84 kB
pdf
186.19 kB
Подключение к ПК через АС-4
dwg
51.25 kB
pdf
256.04 kB
Подключение к ПЛК110 [М02] через RS232
dwg
46.09 kB
pdf
214.83 kB
Подключение к ПЛК110 через RS485
dwg
50 kB
pdf
254.59 kB
Подключение к ТРМ202
dwg
50.56 kB
pdf
253.79 kB
3D Модель СП310-Б
zip
739.48 kB
zip
496.8 kB
2D Модель СП310-Б
dwg
156.07 kB
pdf
57.15 kB
СП310-Б EPLAN
zip
10.73 MB
УГО_ЕСКД
dwg
45.71 kB
pdf
117.38 kB
УГО_СПДС
dwg
34.68 kB
pdf
109.68 kB
Подключение к МУ110-224.8И
dwg
51.63 kB
pdf
265.48 kB
Подключение к МВ110-224.8А
dwg
51.78 kB
pdf
266.35 kB
Подключение к МВ110-224.16ДН
dwg
51.59 kB
pdf
265.73 kB
Подключение к МУ110-224.16Р
dwg
51.5 kB
pdf
264.03 kB
Подключение к ПК через Ethernet
dwg
45.84 kB
pdf
188.67 kB
Подключение к ПК через RS232
dwg
46.03 kB
pdf
193.25 kB
Подключение к ПК через АС-4
dwg
52.34 kB
pdf
263.16 kB
Подключение к ПЛК110 [М02] через RS232
dwg
47.19 kB
pdf
221.96 kB
Подключение к ПЛК110 через RS485
dwg
50.91 kB
pdf
261.69 kB
Подключение к ТРМ202
dwg
51.91 kB
pdf
260.78 kB
3D Модель СП310-Р
zip
801.24 kB
zip
0.95 MB
2D Модель СП310-Р
dwg
160.04 kB
pdf
59.16 kB
СП310-P EPLAN
zip
10.78 MB
УГО_ЕСКД
dwg
45.8 kB
pdf
120.38 kB
УГО_СПДС
dwg
34.81 kB
pdf
112.09 kB
Подключение к МУ110-224.8И
dwg
51.84 kB
pdf
273.92 kB
Подключение к МВ110-224.8А
dwg
52.09 kB
pdf
274.71 kB
Подключение к МВ110-224.16ДН
dwg
51.88 kB
pdf
273.57 kB
Подключение к МУ110-224.16Р
dwg
51.72 kB
pdf
271.67 kB
Подключение к ПК через Ethernet
dwg
46.06 kB
pdf
193.68 kB
Подключение к ПК через RS232
dwg
46.22 kB
pdf
198.24 kB
Подключение к ПК через АС-4
dwg
52.69 kB
pdf
271.06 kB
Подключение к ПЛК110 [М02] через RS232
dwg
47.38 kB
pdf
228.9 kB
Подключение к ПЛК110 через RS485
dwg
51.16 kB
pdf
270.36 kB
Подключение к ТРМ202
dwg
52.19 kB
pdf
268.8 kB
3D Модель СП315-Р
zip
4.23 MB
zip
3.55 MB
2D Модель СП315-Р
dwg
1.4 MB
pdf
71.67 kB
СП315-P EPLAN
zip
14.66 MB
Выбрать и заказать
Выбрать и заказать

Цены (обновлено – 30.12.2024 в 10:42 по московскому времени)

Стандартные позиции (цены указаны с НДС)
СП310-Р

Диагональ 10,1’’, 2хRS-232/RS-485, 1xUSB-Host, 1xEthernet, 1xUSB-Device
48 240,00
заказать
СП310-Б

Диагональ 10,1’’, 2хRS-232/RS-485, 1xUSB-Host
41 520,00
заказать
СП307-Р

Диагональ 7’’, 2хRS-232/RS-485, 1xUSB-Host, 1xEthernet, 1xUSB-Device
32 400,00
заказать
СП307-Б

Диагональ 7’’, 2хRS-232/RS-485, 1xUSB-Host
25 920,00
заказать
СП315-Р

Диагональ 15,6’’, 2хRS-232/RS-485, 1xUSB-Host, 1xEthernet, 1xUSB-Device
122 880,00
заказать

*Информация не является публичной офертой

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
СП3ХХ
Индивидуальный заказ
Размер экрана
07
7 дюймов
10
10 дюймов
15
15 дюймов
Модификация
Б
базовый
Р
расширенная

Аксессуары (цены указаны с НДС)

КАБЕЛЬ КС2 1 230,00
заказать
КАБЕЛЬ КС16 1 260,00
заказать
КАБЕЛЬ КС16 (2,5м) 1 320,00
заказать
ПЕРЕХОДНИК СП3ХХ 840,00
заказать



1 отзыв на СП3хх сенсорные панели оператора 7-15” с Modbus

  1. Аватар

    Константин

    Добрый день,

    прошу направить предложение на поставку:

    • Сенсорная панель оператора СП315-Р , количество 1 шт.;
    • Блок питания БП30Б-Д3-24, количество 1 шт.

    с доставкой до г.Красноярска.

    • Аватар

      Техническая Поддержка

      Здравствуйте. Менеджеры должны Вам ответить на почту. Если у Вас возникают дополнительные вопросы, обращайтесь по нашему Email или по номеру телефона.

Добавить отзыв

Ваш адрес email не будет опубликован. Обязательные поля помечены *
