СПК210 сенсорные панельные контроллеры с повышенной производительностью
45 840.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
![](/wp-content/plugins/abds-swp/assets/img/search.png)
![](/wp-content/plugins/abds-swp/assets/img/close.png)
Сенсорные панельные контроллеры линейки СПК210 стали эволюционным развитием линейки СПК1хх. Улучшенные технические характеристики позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.
Преимущества использования
- Объединение функций программируемого контролера и панели оператора в одном устройстве (ПЛК+HMI).
- Современная высокопроизводительная платформа.
- Экономия монтажного пространства в шкафу автоматики.
- Снижение общей стоимости системы управления.
- Полная совместимость с модулями Мх110 и Мх210.
Отличительные особенности
- Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600).
- Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 1×RS-232, USB Host, USB Device, слот для SD-карт.
- 1×RS-485 имеет гальваническую изоляцию.
- Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
- Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
- Поддержка web-визуализации.
- Интеграция с облачным сервисом OwenCloud.
- Встроенная операционная система Linux.
- Гибко настраиваемый сторожевой таймер (WatchDog).
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
- Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
- Поддержка GSM/GPRS-модемов.
- Программирование в среде CODESYS V3.5.
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
- В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
- Поддержка прямого подключения устройств через порт USB-A – мышь, клавиатура.
- Степень защиты IP65.

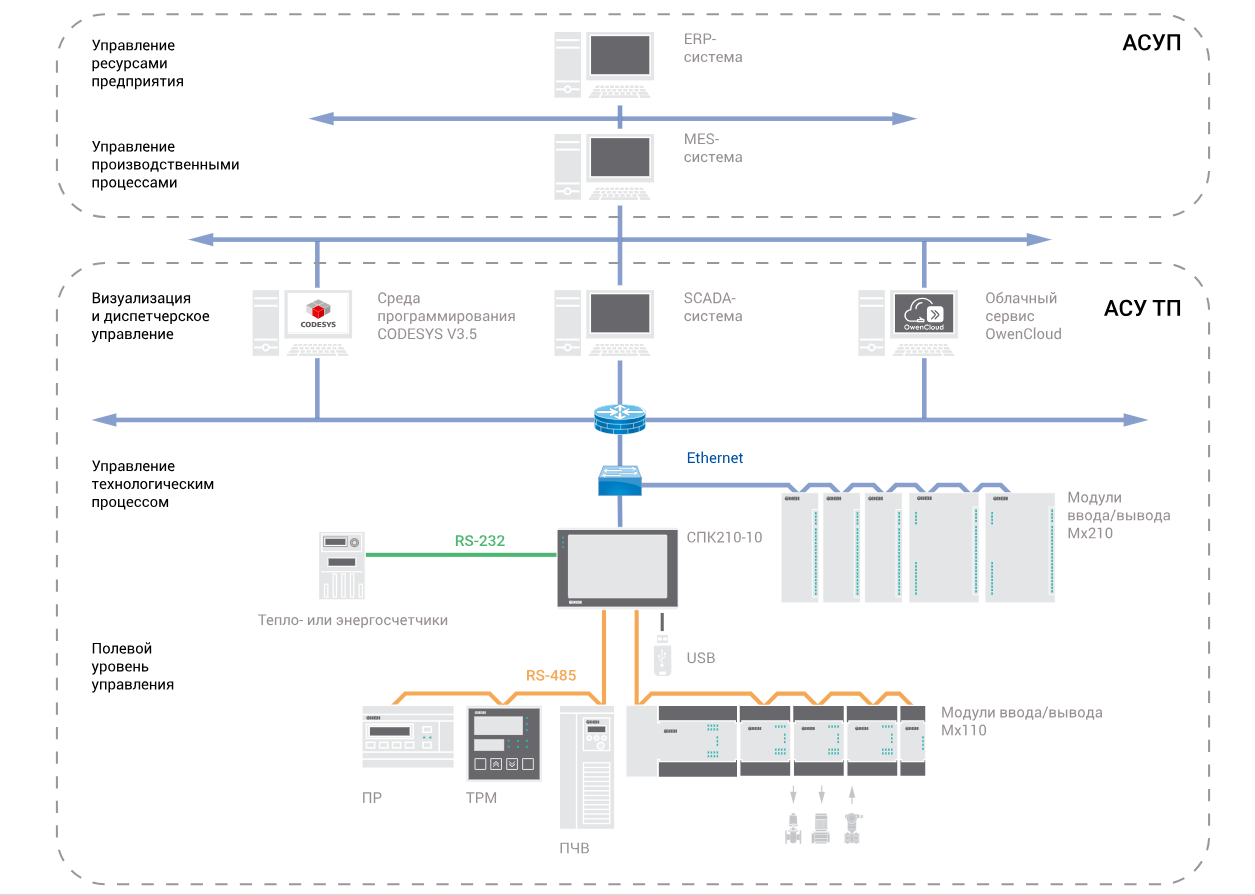

Схема применения СПК210
Рекомендуются к использованию
- В системах ОВиК (HVAC).
- В сфере ЖКХ (ИТП, ЦТП).
- В АСУ водоканалов.
- Для управления климатическим оборудованием.
- В сфере производства строительных материалов.
Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:
- Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
- Интегрированный редактор визуализации и конфигураторы обмена.
- Продвинутые средства отладки и эмуляции.
- Множество библиотек, упрощающих разработку проекта.
- Отсутствие явных ограничений на число используемых переменных, блоков и т.д.
Функциональная схема СПК210
Технические характеристики
Параметр |
СПК210-07 |
СПК210-10 |
Процессор |
4х Cortex-A35 |
|
Частота |
1200 МГц |
|
Объем ПЗУ |
4 Гб (eMMC) |
|
Объем ОЗУ |
512 Мб (DDR3) |
|
Объем Retain-переменных |
64 Кб (MRAM) |
|
Минимальное время выполнения одного цикла программы |
10 мс |
|
Часы реального времени (RTC) |
Есть1) |
|
Звук |
Пьезоизлучатель, с возможностью управления из программы |
|
Дисплей |
||
Тип дисплея |
TFT LCD, резистивный |
|
Тип подсветки |
LED (светодиодная подсветка)2) |
|
Количество цветов |
16 млн |
16 млн |
Диагональ |
7,0 дюймов |
10,2 дюйма |
Разрешение |
800×480 пикселей |
1024×600 пикселей |
Размер пикселя (ширина×высота) |
0,1926×0,1790 мм |
0,2775×0,2760 мм |
Рабочая зона дисплея (ширина×высота) |
154,08×85,92 мм |
222,00×132,48 мм |
Яркость |
300 кд/м2 |
350 кд/м2 |
Контрастность |
500:1 |
|
Угол обзора слева/справа/сверху/снизу |
80/80/60/80° |
65/65/45/65° |
Время наработки на отказ подсветки, не менее |
50 000 часов при температуре 25 °C |
|
Интерфейсы |
||
COM-порты |
3 × RS-485, 1 × RS-232; на портах RS-485-1, RS-485-2, RS-485-3 имеются подтягивающие резисторы. Сопротивление резисторов соответственно равно 1 кОм, 1 кОм, 10 кОм; тип разъема DB9M (RS-485-1, RS-485-2, RS-232), клеммы (RS-485-3); интерфейс RS-485-3 имеет индивидуальную гальваническую изоляцию 1000 В относительно всех остальных узлов прибора; сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B; все интерфейсы являются независимыми; поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3); в комплект поставки входит адаптер СПК210, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер и интерфейс RS-485-3 имеют встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей. |
|
Ethernet |
1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации; поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent)3 |
|
USB Device |
1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)4) |
|
USB Host5) |
1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов, максимальный ток потребления подключаемых устройств – 500 мА) |
|
SD Card |
Для архивов, импорта файлов рецептов, загрузки проектов |
|
Питание6) |
||
Тип питающего напряжения |
Постоянное |
|
Диапазон питающего напряжения |
15…28 В |
|
Номинальное напряжение питания |
24 В |
|
Максимальный потребляемый ток в момент запуска, не более |
14 А в течение 200 мкс |
|
Максимальная потребляемая мощность в установившемся режиме, не более7) |
15 Вт |
20 Вт |
Сопротивление изоляции |
10 МОм при 500 В постоянного тока |
|
Напряжение изоляции |
500 В переменного тока (не более минуты) |
|
Программирование |
||
Версия ОС |
Linux 4.19.232-rt104 |
|
Среда программирования |
CODESYS V3.5 SP17 Patch 3 |
|
Корпус |
||
Конструктивное исполнение |
Для щитового крепления |
|
Тип вентиляции |
Естественная вентиляция |
|
Виброустойчивость |
В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут |
|
Габаритные размеры |
(201,2×147,2×39) ± 1 мм |
(272×191×41,5) ± 1 мм |
Установочные размеры |
192×138 мм |
260×179 мм |
Степень защиты корпуса по ГОСТ 14524: |
||
– со стороны лицевой панели |
IP65 |
|
– со стороны задней панели |
IP20 |
|
Общие характеристики |
||
Масса брутто, не более |
1 кг |
1,6 кг |
Средний срок службы, не менее |
10 лет |
|
Средняя наработка на отказ, не более |
60 000 ч |
Примечание
1) Точность хода часов реального времени – ± 2 секунды в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 5 лет (после этого элемент следует заменить).
2) Яркость подсветки может быть изменена программно.
3) Можно реализовать нестандартные протоколы.
4) Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5) Интерфейсы USB-Device и USB-Host являются переключаемыми. В каждый момент времени работает только один из интерфейсов. Переключение осуществляется в web- или экранном конфигураторе контроллера.
6) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источник питания.
7) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
Cхемы подключения
Назначение контактов соединителя питания
![]() |
Номер контакта | Наименование сигнала |
1 | Функциональное заземление* | |
2 | GND | |
3 | +24 V | |
Примечание: * – подключение согласно ГОСТ Р 50571.5.54. |
Соответствие контактов адаптера СПК210 и порта COM1 (DB9M)
![]() |
Номер контакта | Наименование сигнала | Номер контакта адаптера СПК210 |
1 | RS-485-1 A | 1 | |
2 | RS-232-1 RX | 5 | |
3 | RS-232-1 TX | 6 | |
4 | RS-485-2 B | 4 | |
5 | GND | 7 | |
6 | RS-485-1 B | 2 | |
7 | RS-485-2 A | 3 | |
8 | – | – | |
9 | – | – |
Схема нуль-модемного кабеля для подключения по порту RS-232
Внешний вид адаптера СПК210
Назначение контактов разъема RS-485-3
Назначение контактов соединителя USB Device (USB-B)
![]() |
Номер контакта | Наименование сигналов |
1 | +5 B | |
2 | Data- | |
3 | Data+ | |
4 | GND |
Назначение контактов соединителя LAN (Ethernet)
![]() |
Номер контакта | Наименование сигнала |
1 | Etx+ | |
2 | Etx- | |
3 | Erx+ | |
6 | Erx- |
Назначение контактов соединителя USB Host (USB-A)
![]() |
Номер контакта | Наименование сигналов |
1 | +5 B | |
2 | Data- | |
3 | Data+ | |
4 | GND |
Габаритные и установочные размеры
Габаритные и установочные размеры СПК210-07
Габаритные и установочные размеры СПК210-10
Модификации
ПО, примеры и инструкции
Web-визуализация
Web-визуализация – это технология, позволяющая подключаться к визуализации CODESYS посредством веб-браузера и дистанционно контролировать состояние вашей системы. Веб-браузер должен поддерживать технологию HTML5/Canvas.
Web-интерфейс позволяет отслеживать и изменять параметры вашего контроллера с мобильных устройств, планшетов и персональных компьютеров из любой точки мира.
Демонстрационный стенд
Документация
Документация | |||
webРуководство по эксплуатации СПК210 | 8.98 MB | ||
Руководство по эксплуатации (краткое) СПК210-07 | 0.99 MB | ||
Руководство по эксплуатации (краткое) СПК210-10 | 1.13 MB | ||
Описание экранного конфигуратора | |||
webОписание web-конфигуратора | |||
Функциональные возможности контроллеров ОВЕН | 192.03 kB | ||
Инструкция по замене логотипов | |||
Сертификаты | |||
Декларация о соответствии на СПК210 | zip | 44.18 kB |
Аксессуары
Цены (обновлено – 07.09.2024 в 10:36 по московскому времени)
На заказ (цены указаны с НДС) | ||
СПК210-10-CS
Диагональ 10.2’’, Ethernet, 3×RS-485, 1×RS-232, USB-Host, USB-Device, слот для SD-карт
|
63 840,00 ₽ | |
СПК210-07-CS
Диагональ 7’’, Ethernet, 3×RS-485, 1×RS-232, USB-Host, USB-Device, слот для SD-карт
|
45 840,00 ₽ |
