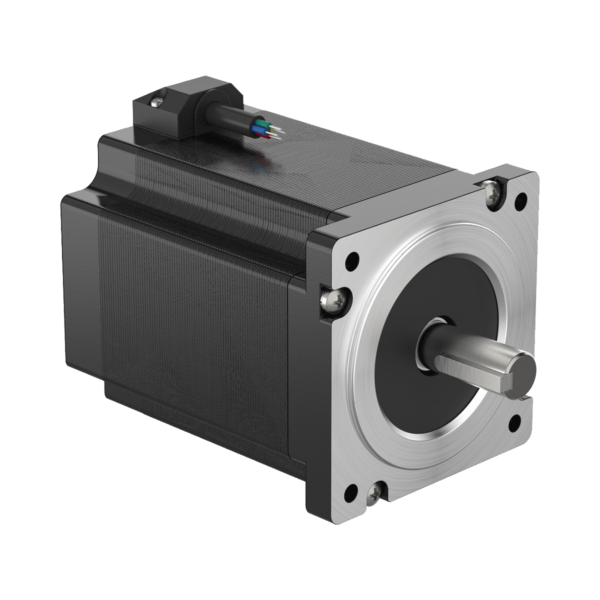

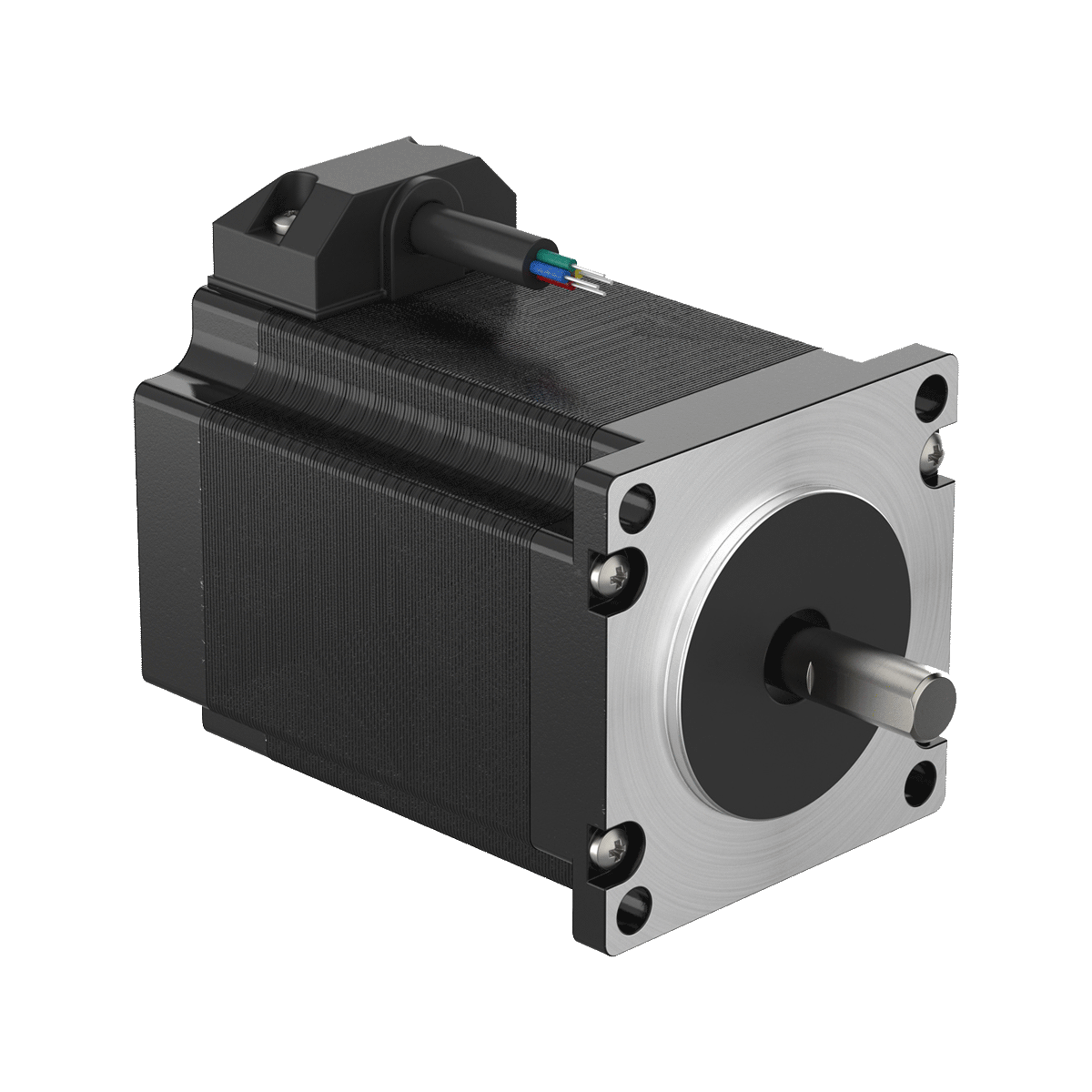

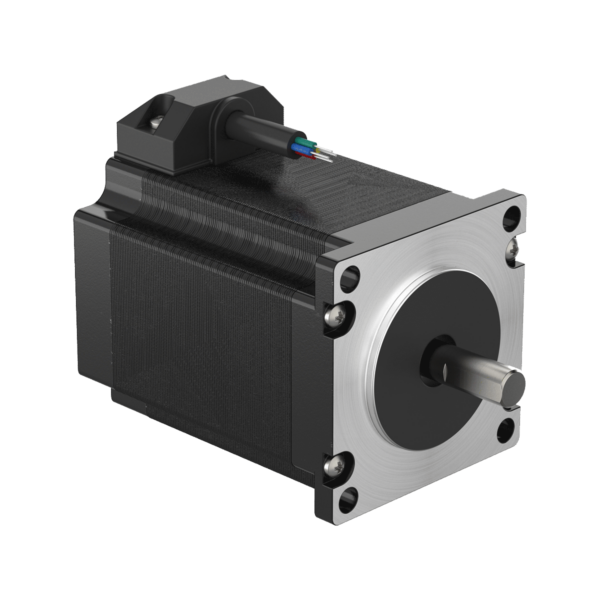

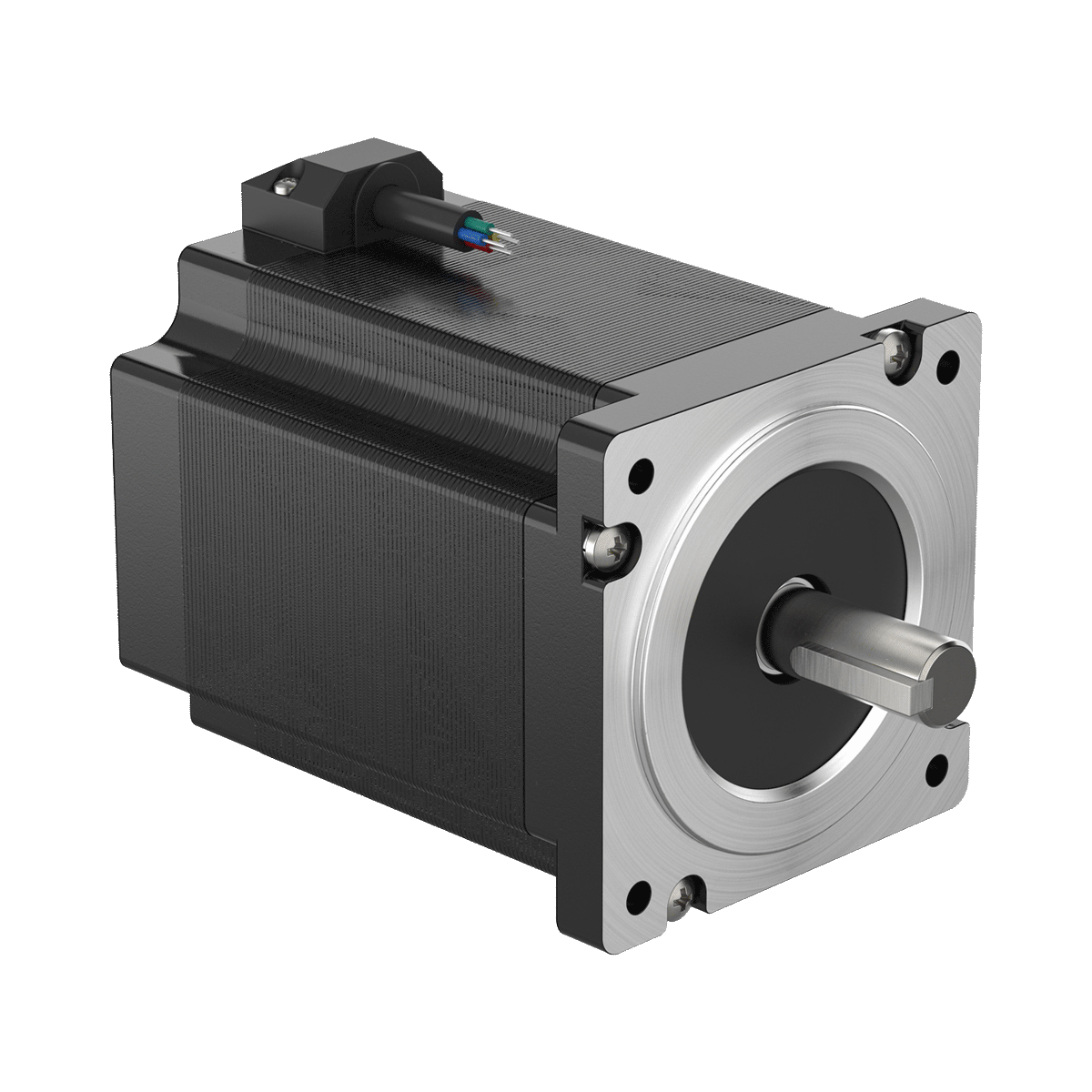

Шаговые двигатели KIPPRIBOR серии CM
2 748.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Шаговые двигатели KIPPRIBOR серии CM – это синхронные бесщёточные электродвигатели, предназначенные для приводов с высокоточным позиционированием. Используются на сборочных и упаковочных линиях, в конвейерных системах и станках с ЧПУ.
Двигатели обеспечивают высокие динамические характеристики, а точность позиционирования достигается за счет конструкции двигателя, что исключает необходимость в использовании элементов обратной связи.
Стандартный угловой шаг двигателя составляет 1,8° и может быть уменьшен до долей градуса при помощи подключения управляющего драйвера. При использовании драйвера шагового двигателя MEYERTEC MST настройка параметров может быть выполнена с помощью Owen Configurator или другого программного обеспечения.
Технические характеристики
|
Параметр |
Значение |
||||||
|
Маркировка |
CM-020.06.N03 |
CM-028.12.N10 |
CM-035.20.N40 |
CM-042.15.N80 |
CM-057.40.2N2 |
CM-060.50.2N2 |
CM-086.60.8N5 |
|
Рекомендуемый драйвер |
MST-24 |
MST-24 / MST-34 |
MST-34 |
||||
|
Размер присоединительного фланца NEMA |
NEMA 8 20×20 мм |
NEMA 11 28×28 мм |
NEMA 14 35×35 мм |
NEMA 17 42×42 мм |
NEMA 23 57×57 мм |
NEMA 24 60×60 мм |
NEMA 34 86×86 мм |
|
Диаметр вала |
4 мм |
5 мм |
5 мм |
5 мм |
8 мм |
8 мм |
14 мм |
|
Длина двигателя |
33 мм |
41 мм |
47 мм |
60 мм |
76 мм |
68 мм |
113 мм |
|
Номинальный ток фазы |
0,6 А |
1,2 А |
2,0 А |
1,5 А |
4,0 А |
5,0 А |
6,0 А |
|
Сопротивление обмотки |
5,70 Ом |
1,80 Ом |
1,20 Ом |
1,00 Ом |
0,34 Ом |
0,33 Ом |
0,53 Ом |
|
Индуктивность обмотки |
2,60 мГн |
1,60 мГн |
1,90 мГн |
2,40 мГн |
1,74 мГн |
1,05 мГн |
4,25 мГн |
|
Максимальный момент удержания |
0,03Н·м |
0,10Н·м |
0,40 Н·м |
0,80 Н·м |
2,20 Н·м |
2,20 Н·м |
8,50 Н·м |
|
Момент инерции ротора |
0,003 кг·см |
0,013 кг·см |
0,026 кг·см |
0,110 кг·см |
0,500 кг·см |
0,490 кг·см |
2,700 кг·см |
|
Количество фаз |
2 |
||||||
|
Угловой шаг |
1,8° |
||||||
|
Радиальное биение/осевой разбег вала |
0,025/0,075 мм |
||||||
|
Максимальная осевая нагрузка |
Не более веса мотора |
||||||
|
Тип электрического присоединения |
Кабельный вывод |
||||||
|
Сопротивление изоляции |
≥100 МОм (=500 В) |
||||||
|
Электрическая прочность изоляции |
≈500 В (1 мин.) |
||||||
|
Класс изоляции |
B |
||||||
|
Степень пыле- и влагозащиты |
IP40 |
||||||
|
Максимальная рабочая температура двигателя |
85 ⁰C |
||||||
|
Температура эксплуатации |
-10…50 ⁰C |
||||||
|
Относительная влажность воздуха |
85% |
||||||
Кабельные выводы подключения шаговых двигателей серии СМ
|
Выводы обмотки |
Кабель |
|
А+ |
Черный |
|
А- |
Зеленый |
|
В+ |
Красный |
|
В- |
Синий |
Модификации
Чертежи, схемы, модели
Документация
| Документация | |||
| Паспорт шаговых двигателей KIPPRIBOR CM-020 | 151.38 kB | ||
| Паспорт шаговых двигателей KIPPRIBOR CM-028 | 151.53 kB | ||
| Паспорт шаговых двигателей KIPPRIBOR CM-035 | 151.51 kB | ||
| Паспорт шаговых двигателей KIPPRIBOR CM-042 | 151.84 kB | ||
| Паспорт шаговых двигателей KIPPRIBOR CM-057 | 151.86 kB | ||
| Паспорт шаговых двигателей KIPPRIBOR CM-060 | 151.49 kB | ||
| Паспорт шаговых двигателей KIPPRIBOR CM-086 | 152.15 kB | ||
Комплектация
- Шаговый двигатель
- Гарантийный талон
Цены (обновлено – 07.06.2025 в 10:42 по московскому времени)
| На заказ (цены указаны с НДС) | ||
| CM-020.06.N03 Срок производства: 1 раб. дней (на 06.06.2025г.) |
3 996,00 ₽ | |
| CM-028.12.N10 Срок производства: 1 раб. дней (на 06.06.2025г.) |
3 522,00 ₽ | |
| CM-035.20.N40 Срок производства: 1 раб. дней (на 06.06.2025г.) |
2 748,00 ₽ | |
| CM-042.15.N80 Срок производства: 1 раб. дней (на 06.06.2025г.) |
2 868,00 ₽ | |
| CM-057.40.2N2 Срок производства: 1 раб. дней (на 06.06.2025г.) |
3 918,00 ₽ | |
| CM-060.50.2N2 Срок производства: 1 раб. дней (на 06.06.2025г.) |
4 182,00 ₽ | |
| CM-086.60.8N5 Срок производства: 1 раб. дней (на 06.06.2025г.) |
12 564,00 ₽ | |
