Реле температуры (капиллярный термостат) MEYERTEC MTR-K

4 530.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: temperature_relay_mtr_k Категории: Датчики температуры специализированные, Датчики, Датчики температуры

Описание

Описание

Реле температуры MEYERTEC MTR-K – контроль температуры и отличное решение для cистем отопления, ГВС, вентиляции и кондиционирования!

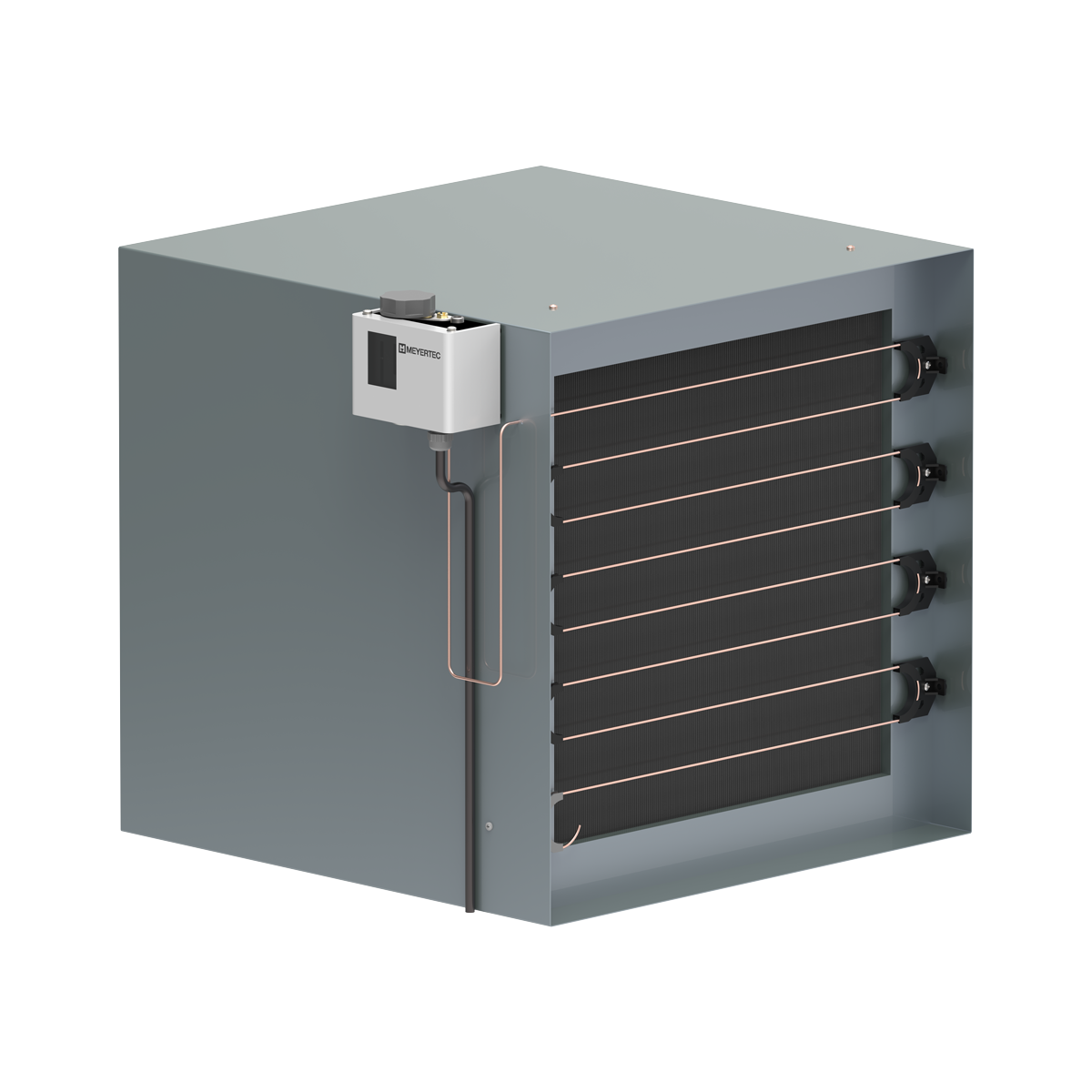

В системах вентиляции капиллярный термостат MTR-K MEYERTEC контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости в калорифере. Это защищает систему от аварий зимой, таких как разрыв трубок, повреждение калорифера, прекращение теплоснабжения, а также затопление помещений.

Реле температуры МТR-К от MEYERTEC – это надежный и простой способ защитить ваши системы от замерзания или перегрева. Устройство подходит для работы в жилых, коммерческих и промышленных объектах, обеспечивая безопасность и стабильность работы оборудования.

Преимущества и отличительные особенности

Полная взаимозаменяемость с зарубежными моделями термостатов для систем ОВК (HVAC).
Высокая нагрузочная способность и надежность контактов.
Гибкие настройки порога срабатывания и дифференциала (доступна ручная настройка пользователем).
Продолжительный срок службы: 10+ лет.
Возможность увеличения пылевлагозащиты с помощью защитного корпуса с IP55, что позволяет использовать реле в помещениях с высокой влажностью и конденсатом.
Гарантийный срок эксплуатации – 2 года.

Конструктивные особенности

MTR-K состоит из капилляра, наполненного газом, соединенного с диафрагмой внутри корпуса, и механического перекидного реле.
Положение контактов термостата зависит от температуры контролируемой среды.
MTR-K выполнен в корпусе с пылевлагозащитой IP30 (степень пылевлагозащиты по ГОСТ 14254)
Для повышения степени пылевлагозащиты рекомендуется использовать защитный корпус для реле IP55.

Внутреннее устройство реле температуры MEYERTEC MTR-K

Основные функции

Что делает MTR-K незаменимым?

Защищает калориферы от замерзания.
Управляет циркуляцией воды в системах отопления и ГВС.
Сигнализирует о прорыве перегретого теплоносителя в системе отопления.

Области применения

Капиллярный термостат MTR-K используется в системах:

Отопления и горячего водоснабжения.
Вентиляции и кондиционирования.

Среда измерения

Теплоноситель: воздух.

Чтобы задать вопрос по интересующему вас товару, воспользуйтесь кнопкой ниже.

Мы доступны по бесплатному номеру телефона 8 800 700-74-11 и Email support@owen-russia.ru

Оставить заявку

Технические характеристики

Параметр	Значение
Общие параметры
Диапазон задаваемой уставки температуры	–30…+15 °С (заводская установка +7 °С)
Дифференциал	Настраиваемый, 4…10 °С (заводская установка 4 °С)
Тип чувствительно элемента	Капиллярная трубка без термобаллона
Тип наполнителя	Парообразный
Длина капиллярной трубки	1; 2; 3; 4; 6; 11,5 м (в зависимости от модификации)
Подключение сигнальных проводов	К винтовым клеммам прибора
Диаметр подключаемого кабеля	6…14 мм
Управляющий выход	Однополюсный перекидной контакт SPDT
Общие параметры нагрузки	АС (10 А 240 В) АС (20 А 120 В)
Электрическая нагрузка на контактную систему в соответствии с ГОСТ IEC 60947-5-1-2014	AC-1 (16 А, 400 В) AC-3 (16 А, 400 В) AC-15 (10 А, 400 В) DC-13 (12 Вт, 220 В)
Сброс	Автоматический
Конструктивные параметры
Класс защиты от поражения электрическим током по ГОСТ IEC 60947-5-1	I
Виброустойчивость по ГОСТ Р 52931	N2
Масса прибора, не более:	Брутто/нетто, кг
– МТR-К1	0,70/0,65
– МТR-К2	0,80/0,75
– МТR-К3	0,85/0,70
– МТR-К4	0,90/0,75
– МТR-К6	1,0/0,9
– МТR-К11,5	1,3/1,0
Габаритные размеры упаковки (Д × Ш × В)
– МТR-К1	190×100×75 мм
– МТR-К2, МТR-К3, МТR-К4, МТR-К6	190×140×75 мм
– МТR-К11,5	190×140×115 мм
Условия эксплуатации
Температура окружающей среды	–25…+65 °С
Температура чувствительного элемента, не более	+120 °С
Относительная влажность, не более	80 % (при +25 °С)
Атмосферное давление	84…106,7 кПа

Схемы подключения и диаграммы срабатывания

Защита от замерзания

Если Т выше заданной уставки (Tуст.) – контакты 1 и 4 замкнуты, контакты 1 и 2 разомкнуты.

Когда Т опускается ниже заданной уставки (Tуст. – Тдиф.), контакты 1 и 4 размыкаются, контакты 1 и 2 замыкаются.

После устранения причин аварии, когда Т становится больше (Туст.), контакты 1 и 4 замыкаются, контакты 1 и 2 размыкаются.

Защита от перегрева

Если Т ниже заданной уставки (Tуст.) – контакты 1 и 2 замкнуты, контакты 1 и 4 разомкнуты.

Когда Т поднимается выше заданной уставки (Tуст.) – контакты 1 и 2 размыкаются, контакты 1 и 4 замыкаются.

После устранения причин аварии, когда Т становится меньше (Туст. – Тдиф.), контакты 1 и 2 замыкаются, контакты 1 и 4 размыкаются.

Установка и монтаж

Реле легко монтируется, обеспечивая надежное соединение с системой. Для капиллярной трубки предусмотрены пластиковые крепления.

Требования к монтажу

Для обеспечения возможности проверки термостата следует оставить свободный участок капиллярной трубки (20 см).

Аккуратно скрутите неиспользуемую часть капиллярной трубки.

Капиллярную трубку можно изгибать с минимальным радиусом 20 мм.

Убедитесь в достаточной длине электрических линий связи (для обеспечения беспрепятственного извлечения «выдвижных» блоков).

Используйте прямое изолированное отверстие при прокладывании капиллярной трубки через стенки.

В том случае, если воздуховод находится в необогреваемой области (либо на открытом воздухе), то реле температуры должно быть расположено внутри воздуховода после теплообменника.

Необходимо предусмотреть защиту капиллярной трубки от повреждений в местах прохождения через листовой металл (с помощью резинового сальника, например).

Если теплообменник состоит из нескольких блоков, то необходимо установить больше одного термостата (как минимум, на 1 блок 1 термостат)

Используйте пластиковые крепления для установки капиллярной трубки.

Температура корпуса реле должна быть минимум на 2 0С выше температуры капиллярной трубки.

Габаритные размеры

Крепежные элементы

Защитный корпус IP55

Модификации

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru

11.5

11,5

Чертежи, схемы, модели

Габаритный чертеж

3D модель MTR-K

stp

12.58 MB

Документация

Документация
Руководство по эксплуатации MTR-K	pdf	5.63 MB

Не можете найти подходящий товар? Задайте вопрос специалисту.

Воспользуйтесь кнопкой ниже, чтобы оставить заявку или позвоните по бесплатному номеру 8 800 700-74-11. Можете также написать нам на Email support@owen-russia.ru

Оставить заявку

Комплектация

Реле температуры MTR-K.
Пластиковые крепления.
Инструкция по эксплуатации.
Пластиковые крепления капиллярной трубки:
- MTR-K1, MTR-K2 – 4 шт.
- MTR-K3, MTR-K4, MTR-K6 – 6 шт.
- MTR-K11,5 – 8 шт.
Комплект крепежных элементов.
