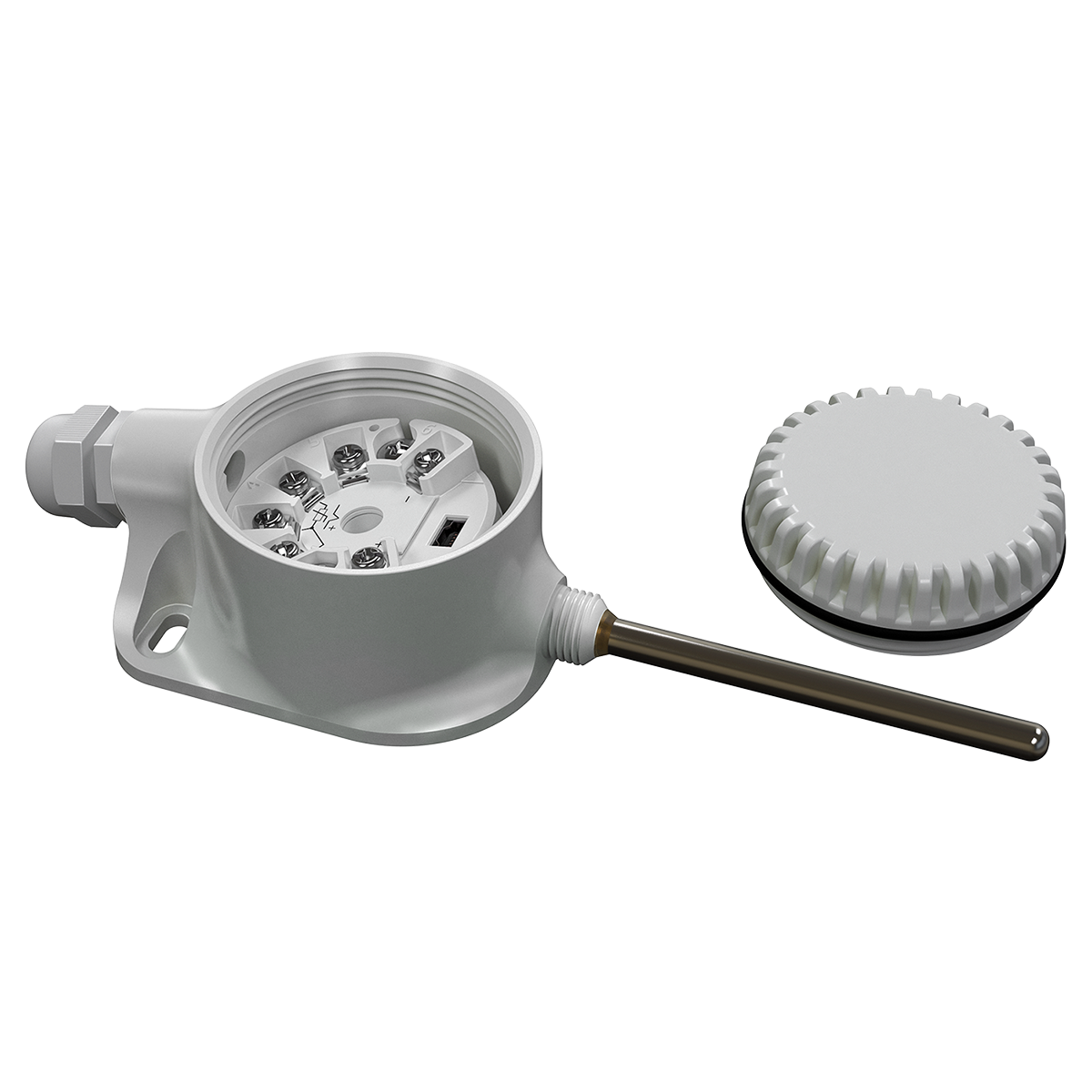

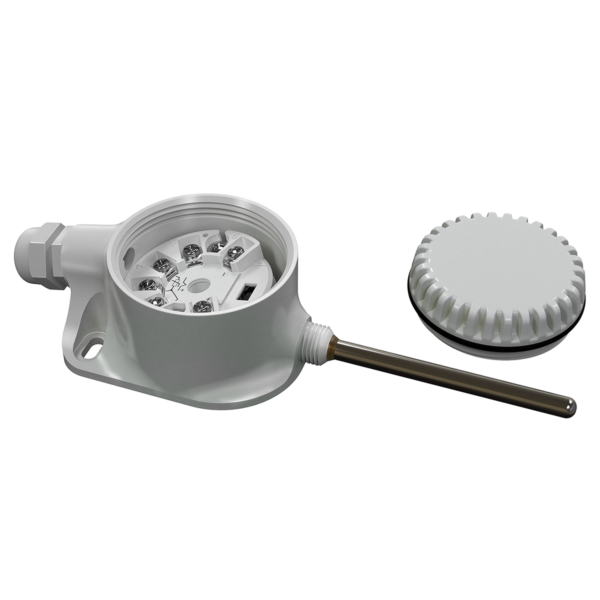

ДТС125хх настенные датчики температуры
1 320.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Включены в реестр Минпромторг:
реестровая запись 10697863 до 18.09.2030 для датчиков с RS;
реестровая запись 10642799 до 03.06.2028 для датчиков с выходом по сопротивлению, 4…20мА и 4…20мА + HART
Датчики ОВЕН ДТС125хх предназначены для непрерывного измерения температуры наружного воздуха, воздуха внутри помещений, а также температуры в системах отопления и кондиционирования (HVAC). Используются в помещениях, в том числе с нерегулируемыми климатическими условиями.
Датчики выпускаются в двух вариантах корпусов – пластмассовом для стандартных условий эксплуатации и антивандальном металлическом, что значительно расширяет область их применения. Металлическое исполнение подходит для объектов с повышенными требованиями к надежности, таких как овощехранилища, птицефабрики, бани и сауны, промышленные предприятия.
Преимущества
Многообразие НСХ и выходных сигналов
Датчики поддерживают как аналоговый, так и цифровой интерфейс, что обеспечивает гибкую интеграцию в различные системы автоматизации. Могут быть подключены к большому количеству вторичных приборов. Выбор НСХ: 50М, 100М, РТ100, РТ1000, 50П, 100П.
Удобный монтаж
Конструкция датчиков позволяет устанавливать их на стене либо другой плоской поверхности при помощи шурупов, винтов и других креплений.
Исполнение в металлическом корпусе

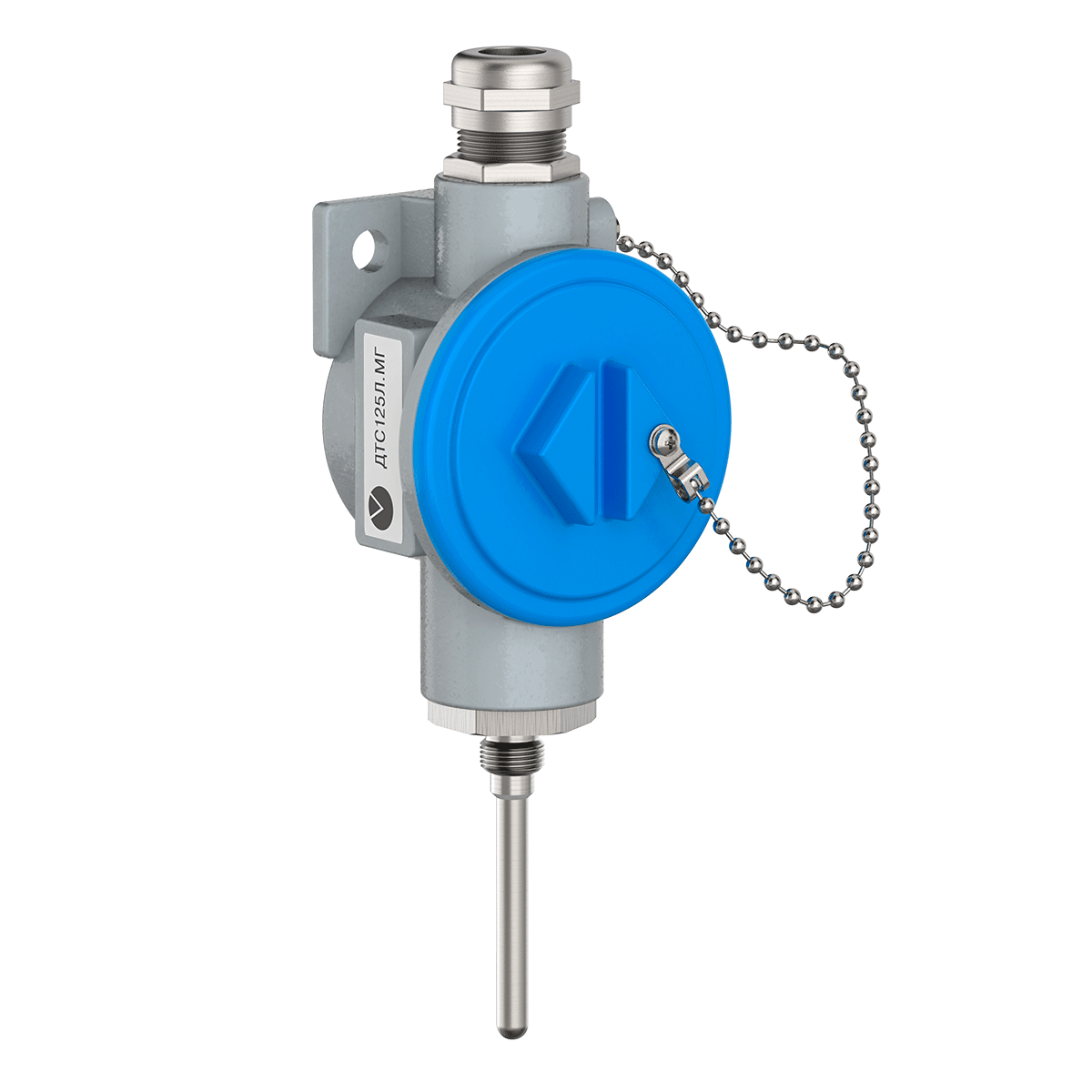

Датчики ДТС125Л.МГ и ДТС125М.МГ выпускаются в металлическом корпусе и способны выдерживать высокие температуры до 200 °С. Влагоустойчивы – работают в сложных условиях до 98 % влажности.
Гарантия качества
Средний срок службы датчиков составляет не менее 10 лет, что подтверждает их стабильную работу на протяжении всего жизненного цикла. Продукция произведена в России, имеет гарантию 2 года и межповерочный интервал 2 года.
Короткие сроки поставки
Срок изготовления: от 3 рабочих дней в зависимости от типа конструктивного исполнения.
Сертификация во ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
Технические характеристики
|
Выходной сигнал |
сопротивление, 4…20 мА, RS-485 |
|
Номинально-статическая характеристика |
50М, 100М, РТ100, РТ1000, 50П, 100П. |
|
Длина монтажной части |
60, 80, 100 мм |
|
Схема внутренних соединений проводников |
2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная |
|
Температура окружающей среды, не более |
+85 °С |
|
Степень защиты |
IP65 |
|
Диапазон измеряемых температур: |
|
|
50М, 100М |
-50…+200 °С |
|
50П, 100П |
-60…+200 °С |
|
РТ100, РТ1000 |
-50…+200 °С |
|
Класс допуска / точности |
А, В, С / 1,0 %; 0,5 %; 0,25 % |
|
Исполнение коммутационной головки |
пластмассовая металлическая |
|
Гарантия |
2 года |
|
Межповерочный интервал |
2 года |
Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Конструктивные исполнения
|
Конструктивное исполнение/Модель |
Выходной сигнал |
НСХ |
Класс допуска/точность |
Схема соединения |
Диапазон измеряемых температур, °С |
|
ДТС125Л |
Сопротивление |
50М, 100М, РТ100, РТ1000 |
В, С |
2-, 3-, 4-проводная |
-50…+100 |
| Сопротивление |
50П,100П |
A*, В, С |
2-, 3-, 4-проводная |
-60…+100 |
|
| Сопротивление |
РТ100, РТ1000 |
А* |
3-, 4-проводная |
-30…+100 |
|
|
ДТС125М.И |
4…20 мА, 4…20 мА с протоколом HART |
50М, 100М |
0,5 % 1,0 % |
2-проводная |
-40…+80 |
| 4…20 мА, 4…20 мА с протоколом HART |
100П, РТ100 |
0,25 % 0,5 % |
2-проводная | -40…+80 | |
|
ДТС125М.RS |
RS-485 |
50М, 100М, 100П, РТ100 |
1,0 % |
2- проводная |
-40…+85 |
|
ДТС125М.МГ |
4…20 мА, 4…20 мА с протоколом HART |
50М, 100М |
1,0%, 0,5% |
2-проводная |
-40…+80 |
| 4…20 мА, 4…20 мА с протоколом HART |
50П,100П РТ100 |
0,5%, 0,25% | 2-проводная | -40…+80 | |
| RS-485 |
50М, 100М, 50П,100П РТ100 |
1,0% | 2-проводная | -40…+85 | |
|
ДТС125Л.МГ |
Сопротивление |
50М, 100М 50П,100П РТ100, РТ1000 |
A*, В, C |
2-, 3-, 4-проводная |
-40…+200 |
Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
Рекомендации по монтажу
Рекомендации по монтажу датчиков для измерения температуры окружающего воздуха (крепление на стену снаружи или внутри здания, среда: воздух)
Устанавливайте датчик правильно:
- Выберите место для монтажа датчика, которое обеспечит удобный доступ к датчику (для демонтажа/проверки).
- Датчик температуры внутри помещения Тк рекомендуется устанавливать на высоте порядка 1,5 м от пола и на расстоянии не менее 50 см от смежных стен.
- Датчик температуры наружного воздуха рекомендуется устанавливать на расстоянии 50 см от стены либо закрывать дополнительным экраном (это позволит скомпенсировать погрешность, вносимую восходящими потоками воздуха вдоль стены).
- Ликвидируйте зазор между кабелем датчика и кабельным каналом с помощью уплотнения. Это позволит избежать искажения измерений из-за неправильной циркуляции воздуха.
На рисунках обозначены места, где нельзя устанавливать датчики температуры окружающего воздуха! Установка датчиков в обозначенных местах приведет к искажению измеренной температуры (уличного либо комнатного воздуха).
- Нельзя устанавливать датчики температуры наружного воздуха Тн и воздуха внутри помещения Тк в тех местах, где они подвергаются воздействию прямых солнечных лучей.
- Нельзя красить датчик.
Модификации

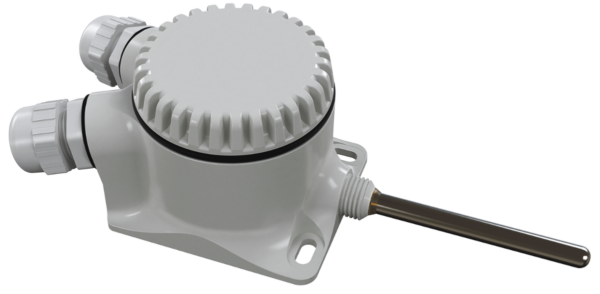

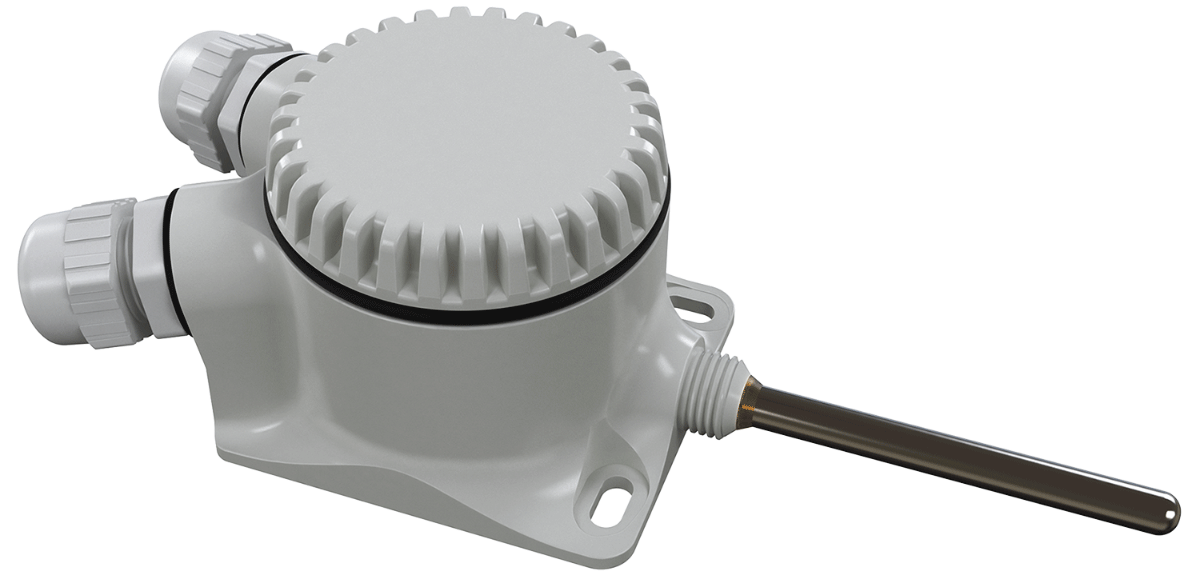

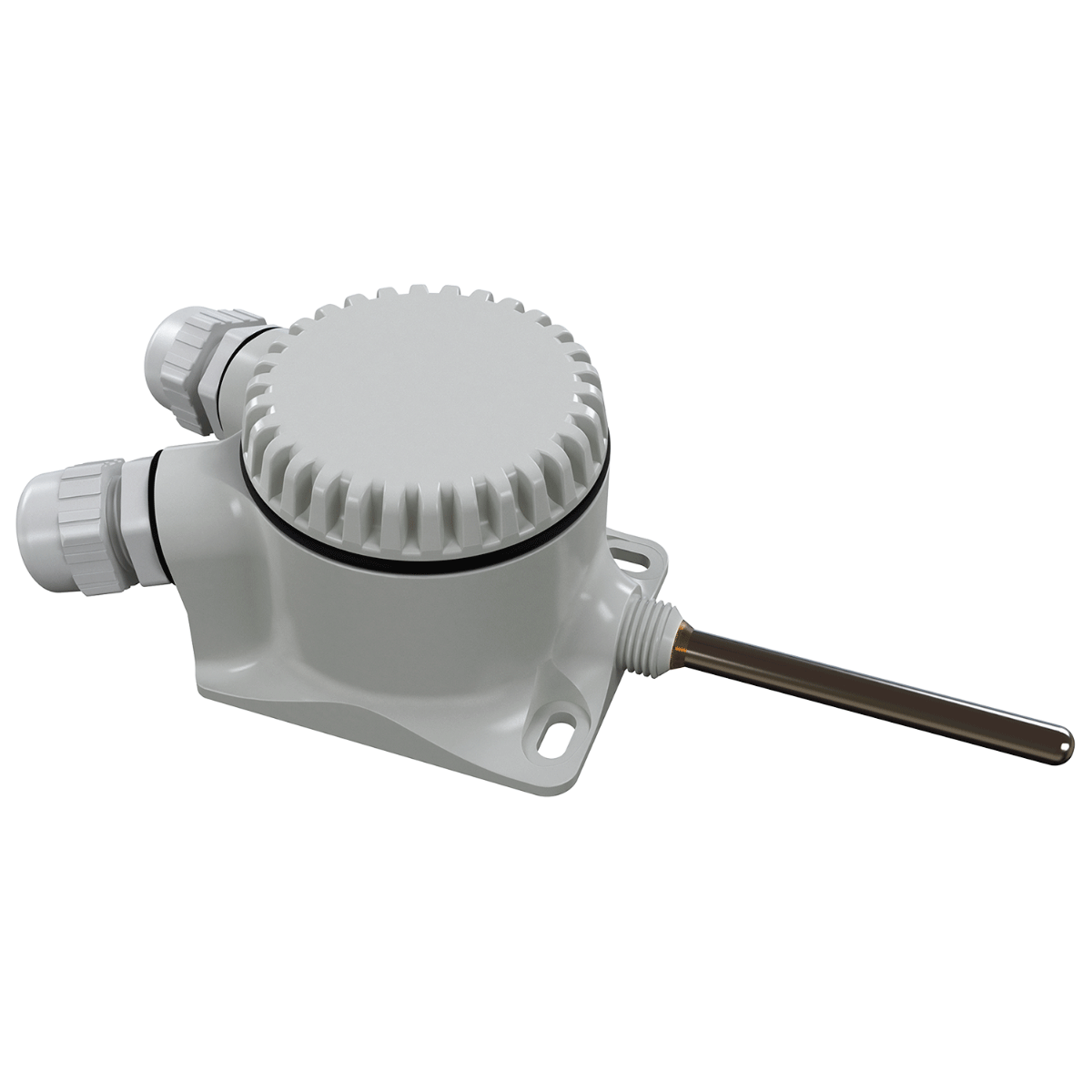

Обозначение при заказе ДТС125М.И

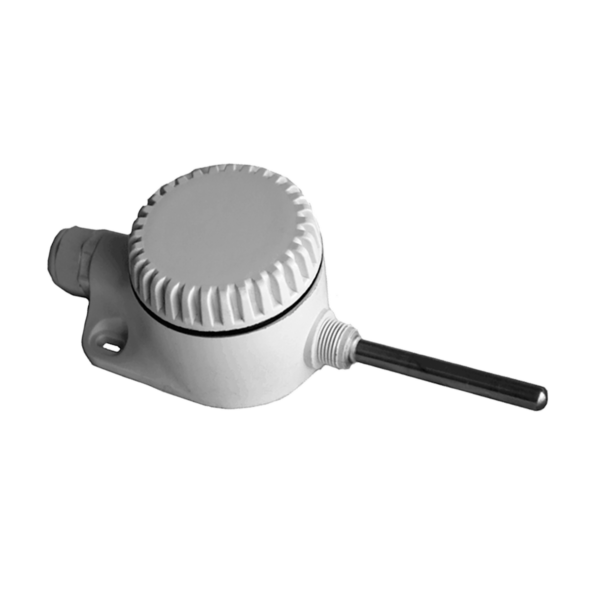

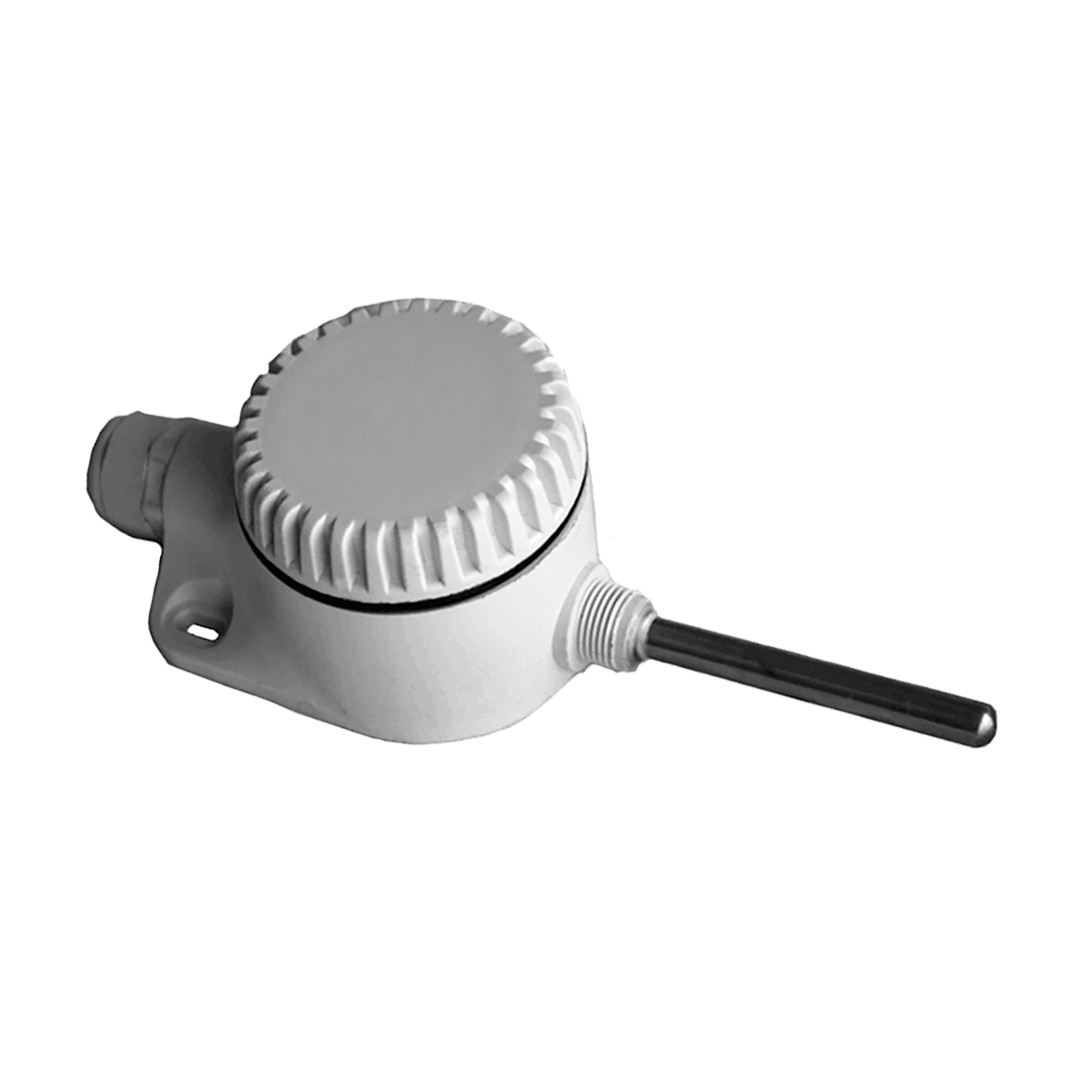

ДТС125Л (выходной сигнал — сопротивление)
Класс допуска и диапазон измерения
Класс допуска и диапазон измерения для термопреобразователей сопротивления М, П, Pt.
|
Тип |
Класс допуска |
Диапазон измерения* |
Пределы допускаемых отклонении от НСХ** |
|
М |
В |
-50…+200 °C |
± (0,30 + 0,005 *|t| ) °C |
|
С |
-180…+200 °C |
± (0,60 + 0,01 *|t| ) °C |
|
|
Pt, П |
А |
-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ) |
± (0,15 + 0,002 *|t| ) °C |
|
В |
-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ) |
± (0,30 + 0,005 *|t| ) °C |
|
|
С |
-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ) |
± (0,60 + 0,01 *|t| ) °C |
|
|
ПРИМЕЧАНИЕ |
|||
Абсолютная погрешность измерений для НСХ типа NTC.
| Температура | Значение |
|
от +20 до +30 ⁰С (включительно) |
±1 °C |
|
для диапазонов:
|
±4 °C |
Схемы подключения
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 500 Ом ± 5,0 %.
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.
В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).
Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART
ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
Чертежи, схемы, модели
Документация
Опросный лист для выбора датчика температуры
