ТРМ132М контроллер для отопления и ГВС с контролем времени суток

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: trm132m Категории: Архив продукции, Контрольно-измерительные приборы

Описание

Описание

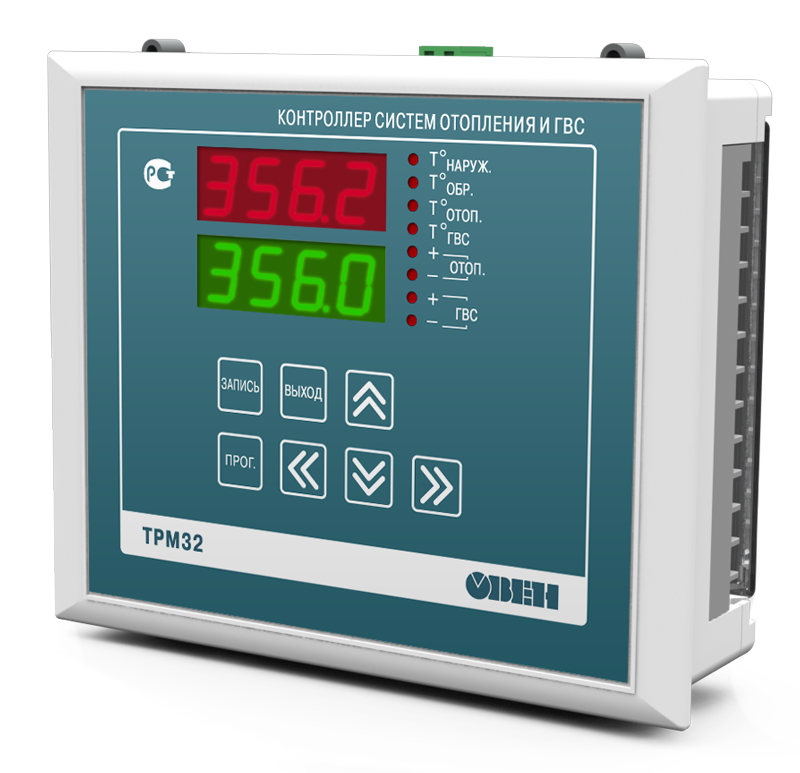

Контроллеры систем отопления и ГВС ТРМ132М в комплексе с первичными преобразователями, модулем расширения МР1 и исполнительными механизмами предназначены для контроля и регулирования температуры в контурах отопления и ГВС, отображения измеренной температуры и режимов работы на встроенном индикаторе и формирования сигналов управления встроенными выходными элементами и выходными элементами модуля МР1.

Возможности контроллера ТРМ132М

Встроенные часы реального времени
Автоматическая настройка ПИД-регуляторов
Автоматический выбор режимов (нагрев/обратная/летний)
Возможность смены прошивки (при помощи комплекта для перепрошивки ТРМ133М)

Функциональные возможности ОВЕН ТРМ132М

Автоматическое регулирование температуры в контуре ГВС с соответствии с заданной уставкой
Автоматическое регулирование температуры в контуре отопления по графику от Т-наружного воздуха и Т-прямой воды
Отработка графика температуры обратной воды в зависимости от Т-наружного воздуха и Т-прямой воды (защита от завышения и занижения температуры обратной воды)
Управление основным и резервным насосом в обоих контурах
Защита от превышения температуры в контуре ГВС
Управление насосом подпитки в контуре отопления
Возможность использования третьего насоса в каждом контуре (аварийного)
Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре ГВС: запорно-регулирующим клапаном, основным и резервным насосами, клапаном слива (опционально); устройствами сигнализации
Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре отопления: запорно-регулирующим клапаном, основным и резервным насосами, насосом подпитки, устройствами сигнализации
Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов)
Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCI

Сравнение приборов для управления системами отопления и ГВС

Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М

Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232М

Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М

Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232М

Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) управлением.

Датчики температуры – 50М, 100М, 50П, 100П, Pt100

Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.

Универсальные входы.
Управление циркуляционными насосами.
Управление клапаном контура подпитки.

Для одноконтурных (одна система отопления/ одна система ГВС/ один контур «теплые полы») или двухконтурных (две СО, или две ГВС, или СО и ГВС и т.п.) систем.

Для регулирующих клапанов с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
Универсальные входы.
Управление циркуляционными насосами.
Управление насосами ХВС
Управление насосами контура подпитки
«Быстрый старт» для типовых систем

Технические характеристики

Диапазон переменного напряжения питания

Наименование	Значение
напряжение, В	90…245
частота, Гц	47…63
Потребляемая мощность, ВА, не более	12
Аналоговые входы, количество	8
Дискретные входы, количество	8
Уровень сигнала, соответствующий логической единице на входе, В	12…36
Уровень сигнала, соответствующий логическому нулю на входе, В	0…4
Подключаемые входные устройства	Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т.д.)
Встроенный вторичный источник питания	24±3
Напряжение, В, Максимально допустимый ток нагрузки, мА	180
Интерфейс связи	RS-485; RS-232
Режим работы	Slave
Протоколы передачи данных	ОВЕН; Modbus ASCII; Modbus RTU
Тип корпуса	DIN12M
Габаритные размеры прибора, мм	(157×86×58)±1
Степень защиты корпуса (со стороны лицевой панели)	IP20
Масса прибора, кг, не более	0,5
Температура окружающего воздуха, °С	–10…+55

Выходы (дискретные и аналоговые ВУ)

Количество ВУ внутри контроллера

6 (5 из них – с возможностью установки ЦАП)

Функциональная схема прибора

Модификации

Схема подключений

Схема подключений прибора ТРМ132М Скачать dwg

Чертежи, схемы, модели

Условные графические обозначения (УГО)

УГО (ТРМ132М-РИОИОР.01)

dwg

122.95 kB

pdf

31.99 kB

pdf

33.54 kB

Схемы подключения к входам и выходам

Оригинальные решения

Управление системой отопления и ГВС на базе ОВЕН ТРМ132М (аналоговое упр. 4-20мА)	zip 1.15 MB
Управление системой отопления и ГВС на базе ОВЕН ТРМ132М (дискретное управление)	zip 1.23 MB

Габаритный чертеж

3D Модель ТРМ132М-01	step 4.89 MB pdf 1.26 MB
3D Модель ТРМ132М (Старый корпус-снят с произв.)	step 4.18 MB pdf 428.71 kB
2D Модель ТРМ132М-01	dwg 1.43 MB pdf 81.25 kB
2D Модель ТРМ132М (Старый корпус-снят с произв.)	dwg 1.46 MB pdf 78.7 kB

Документация и ПО

Документация
Руководство по эксплуатации ТРМ132М-01		pdf	2.77 MB
Руководство по эксплуатации ТРМ132М-01	до 2010г.	pdf	1.78 MB
Краткая инструкция ТРМ132М		pdf	197.06 kB
Сертификаты
Сертификат о соответствии на ТРМ132М		7z	2.02 MB
ПО
Прошивка ТРМ132М		zip	1.19 MB
Конфигуратор ТРМ132М / ТРМ133М v1007	Снят с производства	zip	0.99 MB

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ТРМ132М контроллер для отопления и ГВС с контролем времени суток”

ТРМ132М контроллер для отопления и ГВС с контролем времени суток
