ТРМ136 шестиканальный регулятор с двухпозиционным управлением и RS-485

18 480.00

Бесплатная доставка для заказов свыше 50 000 руб.

  • Флажок Быстрая доставка
  • Флажок Безопасные платежи
ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах.

Измеритель-регулятор ТРМ136 подходит под разные задачи автоматизации. Он оснащен шестью универсальными входами, к которым можно подключать все стандартные датчики. Каналы можно группировать или делать независимыми в соответствии с задачей.

Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.

Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или на ПК с помощью конфигуратора.

Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль подшипниковых узлов электродвигателя.

Функциональные возможности

В продаже обновленный многоканальный регулятор на 6 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.

Обращаем ваше внимание, что приборы новой линейки еще не являются средством измерения. Получение сертификата – во 2 квартале 2026 года.

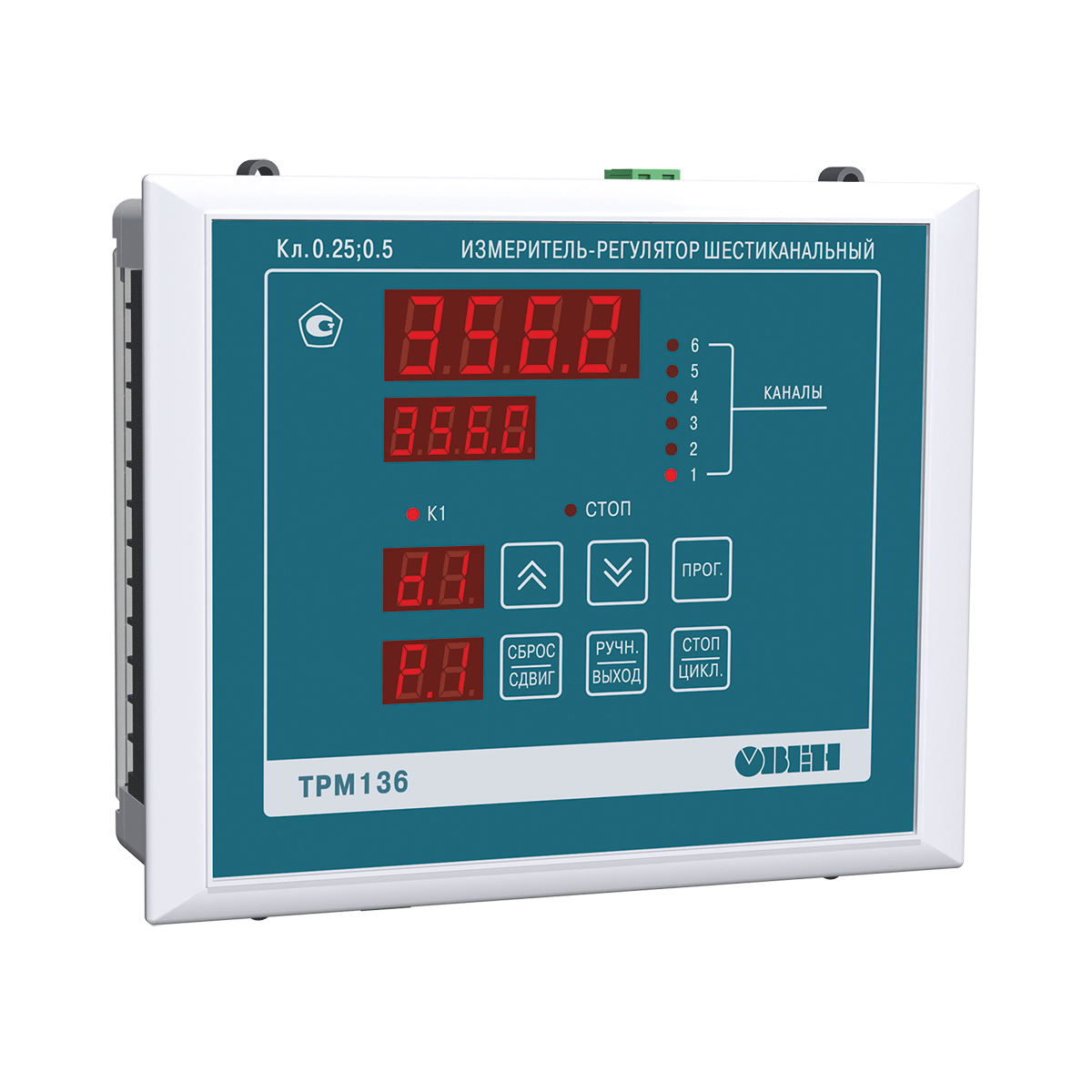

ТРМ136 [M01]
предыдущая линейка

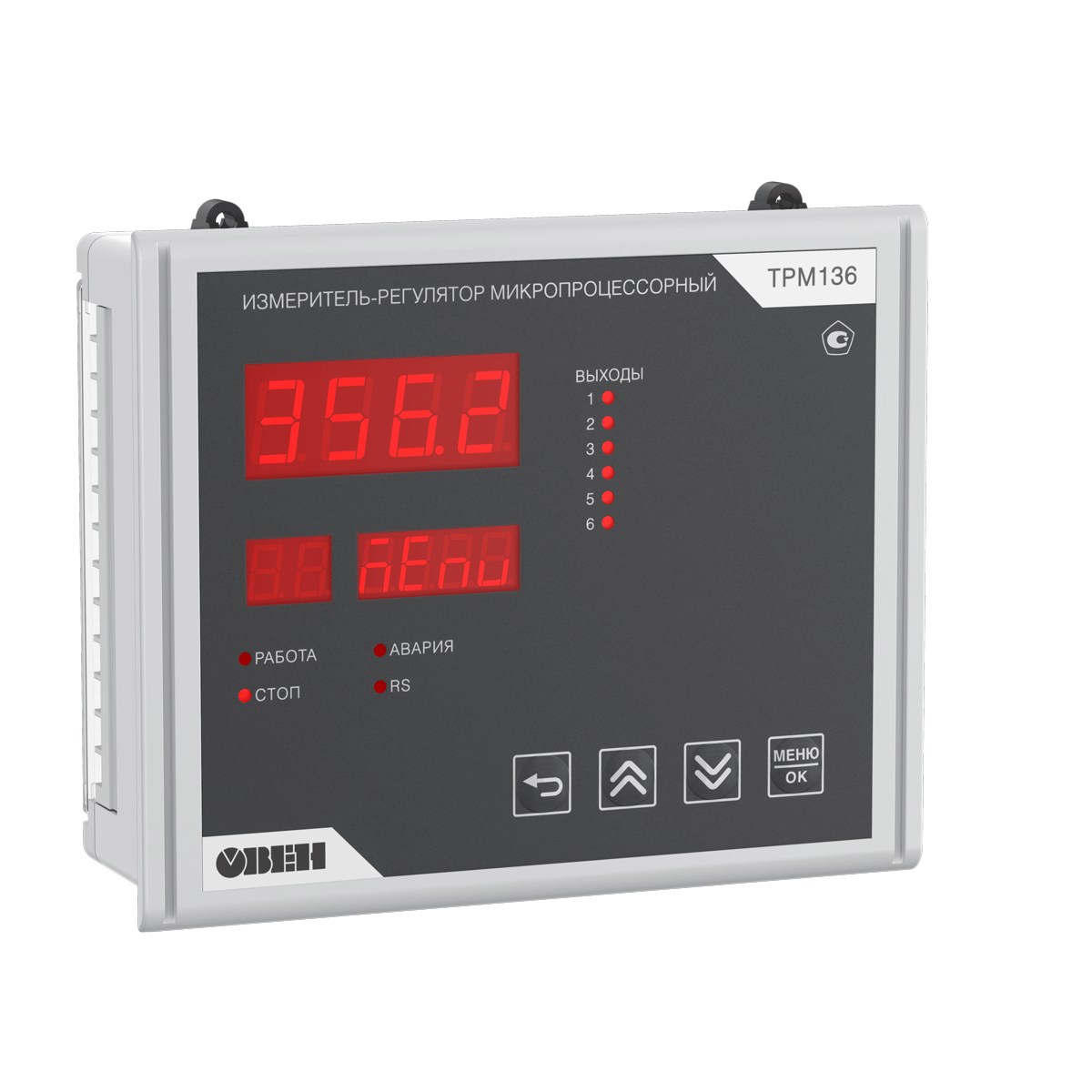

ТРМ136 [M02] с USB
новая линейка

ТРМ136 шестиканальный регулятор с двухпозиционным управлением и RS-485

ТРМ136 обновленный шестиканальный ПИД-регулятор с USB и RS-485

Сертификат СИ
действует

Сертификат СИ
получение – 2 квартал 2026

Шесть
кнопок управления

Четыре
кнопки управления

8 индикаторов
каналы 1-6, К1, СТОП

10 индикаторов
каналы 1-6, работа, стоп, авария, RS

Трещотка (защелкивающийся фиксатор)
фиксация прибора при монтаже в щит

Штыревой зацеп
фиксация прибора при монтаже в щит

Внешний шунт для входных сигналов тока Встроенный в прибор шунт для входных сигналов тока
Внешний блок питания для пассивных токовых датчиков Блок питания не нужен: питание токовой петли от самого прибора

Настройка с ПК
через преобразователь интерфейсов RS-485 <-> USB и конфигуратор прибора

Настройка с ПК
через USB Type-C и Owen Configurator без подачи питания на прибор

21
сигнал датчиков

50
сигналов датчиков, включая:

дискретный сигнал «сухой контакт»

NTC датчики 3К, 10К, 20К

пирометры

датчики положения задвижки: резистивные и токовые

сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией

Алгоритм регулирования
Двухпозиционный ON/OFF

Сигнализатор

Регистратор

Алгоритм регулирования
Двухпозиционный ON/OFF

Сигнализатор

Регистратор

ПИД-регулятор

ПИД для задвижек и КЗР

Работа по графику уставок
нет

Работа по графику уставок
да

+1…+50 °С
работа при температуре

-40…+50 °С
работа при температуре

Технические характеристики

Наименование

Значение

Диапазон напряжений питания

от 90 до 264 В переменного (от 47 до 63 Гц) тока

Потребляемая мощность, ВА, не более

18

Количество измерительных входов в приборе

6

Время опроса одного канала, с, не более

0,6

Напряжение встроенного источника питания

(24±3) В постоянного тока (максимум 150 мА)

Интерфейс связи с компьютером

RS-485

Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII

2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2

Габаритные размеры корпуса Щ7, мм

144×169×50,5

Масса прибора, кг, не более

1,0

Гарантийный срок обслуживания 2 года

Выходные устройства:

Наименование ВУ (обозначение типа)

Технические характеристики

Значение

Реле электромагнитное (Р)

Максимальный ток нагрузки

4 А

Максимальное напряжение нагрузки
переменного тока, не менее

250 В 50 Гц

и cos j >0,4

Максимальное напряжение нагрузки постоянного тока, не менее

30 В

Оптопара транзисторная

n-p-n-типа (К)

Максимальный ток нагрузки, не менее

400 мА

Максимальное напряжение, не менее

60 В

постоянного тока

Оптопара симисторная (С)

В режиме управления внешним симистором:

ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее

400 мА

действующее напряжение, не менее

250 В, 50 Гц

В режиме коммутации нагрузки:

ток нагрузки, не менее

40 мА

действующее напряжение, не менее

250 В, 50 Гц

Выход для управления внешним твердотельным реле (Т)

Выходное напряжение холостого хода

(6 ±0,5) В

постоянного тока

Выходное напряжение на нагрузке 250 Ом, не менее

от 3,3 до 4,9 В

постоянного тока

Ток короткого замыкания

от 50 до 72 мА

ЦАП «параметр-ток» (И)

Выходной сигнал постоянного тока

от 4 до 20 мА

Сопротивление нагрузки

от 0 до 1300 Ом

Номинальное сопротивление нагрузки

700 Ом

Напряжение питания ЦАП

от 10 до 36 В

Номинальное напряжение питания ЦАП

(24,0 ±3,0)В

ЦАП «параметр-напряжение» (У)

Выходной сигнал постоянного напряжения

от 0 до 10 В

Сопротивление нагрузки, не менее

5 кОм

Напряжение питания ЦАП

от 15 до 36 В

Номинальное напряжение питания ЦАП

(24,0 ±3,0) В

Входные первичные преобразователи:

Условное обозначение НХС преобразователя
или сигнала

Диапазон
измерений

Значение
единицы

младшего разряда*

Пределы допускаемой

основной приведенной

погрешности, %

Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления  по ГОСТ Р 6651*

Cu 50   (a =0,00426 °С-1)

от –50  до 200 °С

0,1 °С

±0,25

50 М (a =0,00428 °С-1)

от –190 до 200 °С

0,1 °С

Pt 50 (a =0,00385 °С-1)

от –200 до 750 °С

0,1 °С

50 П   (a =0,00391 °С-1)

от –200 до 750 °С

0,1 °С

Cu 100  (a =0,00426 °С-1)

от –50 до 200 °С

0,1 °С

100 М(a =0,00428 °С-1)

от –190 до 200 °С

0,1 °С

Pt 100  (a =0,00385 °С-1)

от –200 до 750 °С

0,1 °С

100 П (a =0,00391 °С-1)

от –200 до 750 °С

0,1 °С

Термоэлектрические преобразователи по ГОСТ Р 8.585

TХК (L)

от –200 до 800 °С

0,1 °С

±0,5

±0,25**

TЖК (J)

от –200 до 1200 °С

1 °С

TНН (N)

от –200 до 1300 °С

1 °С

TХА (К)

от –200 до 1300 °С

1 °С

TПП (S)

от 0 до 1750 °С

1 °С

TПП (R)

от 0 до 1750 °С

1 °С

TВР (А-1)

от 0 до 2500 °С

1 °С

Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011

Ток  от 0 до 5 мА

от 0 до 100 %

0,1 %

±0,25

Ток  от 0 до 20 мА

от 0 до 100 %

0,1 %

Ток  от 4 до 20 мА

от 0 до 100 %

0,1 %

Напряжение от 0 до1 В

от 0 до 100 %

0,1 %

Сигнал постоянного напряжения

от –50,0 до 50 мВ

от 0 до100 %

0,1 %

±0,25

 *)  Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для поставки на экспорт.
**) с отключенной схемой КХС

Примечание – Допускается применение нестандартизованного медного термометра сопротивления с R0 = 53 Ом (a = 0,00426 °С-1) и диапазоном измерений от минус 50 до плюс 200 °С.

Условия эксплуатации

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от +1 до +50 °С;
  • верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

Функциональная схема прибора

Функциональная схема ТРМ136

Защита сухих трансформаторов

Защита сухих трансформаторов на базе ТРМ136 предназначена для температурного контроля состояния обмоток. Если температура обмоток превышает допустимую, подается управляющий сигнал на включение вентиляции.

Трехфазный контроль сухих трансформаторов

Трехфазный контроль сухих трансформаторов

Пофазный контроль сухих трансформаторов

Пофазный контроль сухих трансформаторов

Модификации

Модификации ТРМ136

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ТРМ136ХХХХХХ.Щ7
Индивидуальный заказ
Типы выходов
Р
6 реле электромагнитных 1 А 250 В
К
6 транзисторных оптопар структуры n-p-n-типа 400 мА 60 В
С
6 симисторных оптопар 40 мА 300 В
Т
6 выходов 4…6 50 мА для управления твердотельным реле
И
6 цифроаналоговых преобразователей «параметр – ток 4…20 мА»
ИИИРРР
3 ЦАП 4…20 мА, 3 э/м реле
тип выхода 2
Р
6 реле электромагнитных 1 А 250 В
К
6 транзисторных оптопар структуры n-p-n-типа 400 мА 60 В
С
6 симисторных оптопар 40 мА 300 В
Т
6 выходов 4…6 50 мА для управления твердотельным реле
И
6 цифроаналоговых преобразователей «параметр – ток 4…20 мА»
тип выхода 3
Р
6 реле электромагнитных 1 А 250 В
К
6 транзисторных оптопар структуры n-p-n-типа 400 мА 60 В
С
6 симисторных оптопар 40 мА 300 В
Т
6 выходов 4…6 50 мА для управления твердотельным реле
И
6 цифроаналоговых преобразователей «параметр – ток 4…20 мА»
Тип выхода 4
Р
6 реле электромагнитных 1 А 250 В
К
6 транзисторных оптопар структуры n-p-n-типа 400 мА 60 В
С
6 симисторных оптопар 40 мА 300 В
Т
6 выходов 4…6 50 мА для управления твердотельным реле
И
6 цифроаналоговых преобразователей «параметр – ток 4…20 мА»
тип выхода 5
Р
6 реле электромагнитных 1 А 250 В
К
6 транзисторных оптопар структуры n-p-n-типа 400 мА 60 В
С
6 симисторных оптопар 40 мА 300 В
Т
6 выходов 4…6 50 мА для управления твердотельным реле
И
6 цифроаналоговых преобразователей «параметр – ток 4…20 мА»
У
8 цифроаналоговых преобразователей «параметр – напряжение 0…10 В»
тип выхода 6
Р
6 реле электромагнитных 1 А 250 В
К
6 транзисторных оптопар структуры n-p-n-типа 400 мА 60 В
С
6 симисторных оптопар 40 мА 300 В
Т
6 выходов 4…6 50 мА для управления твердотельным реле
И
6 цифроаналоговых преобразователей «параметр – ток 4…20 мА»
У
8 цифроаналоговых преобразователей «параметр – напряжение 0…10 В»

При необходимости прибор может комплектоваться выходными устройствами различного типа. В этом случае требуемые устройства должны быть перечислены при заказе с указанием количества каждого типа.

Габаритные и установочные размеры

Габаритные размеры ТРМ136
Установочные размеры ТРМ136

Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.

Схема подключения

Общая схема подключения измерительных датчиков
Пример подключения датчиков различного типа
Пример схемы подключения активных датчиков d1-d2
Схема подключения выходных устройств прибора ТРМ136-У
Схема подключения транзисторных оптопар
Схема подключения электромагнитных реле
Схема подключения симисторных оптопар
Схема подключения твердотельных реле
Датчик с выходным сигналом напряжения
Датчик с выходным сигналом тока
Преобразователь термоэлектрический
Схема подключения ЦАП прибора
Схема установки перемычки
Термометры сопротивления



Стандартные конфигурации

Функциональная схема ТРМ136 с шестью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал «Авария», и одним выходным устройством.
Функциональная схема ТРМ136 с тремя входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами.
Функциональная схема ТРМ136 с шестью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами
Функциональная схема ТРМ136 с одним входом для подключения датчика, 6-ю двухпозиционными регуляторами, формирующими сигнал управления и 6-ю выходными устройствами.
