ТКМ медная капиллярная трубка для РД55
744.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание

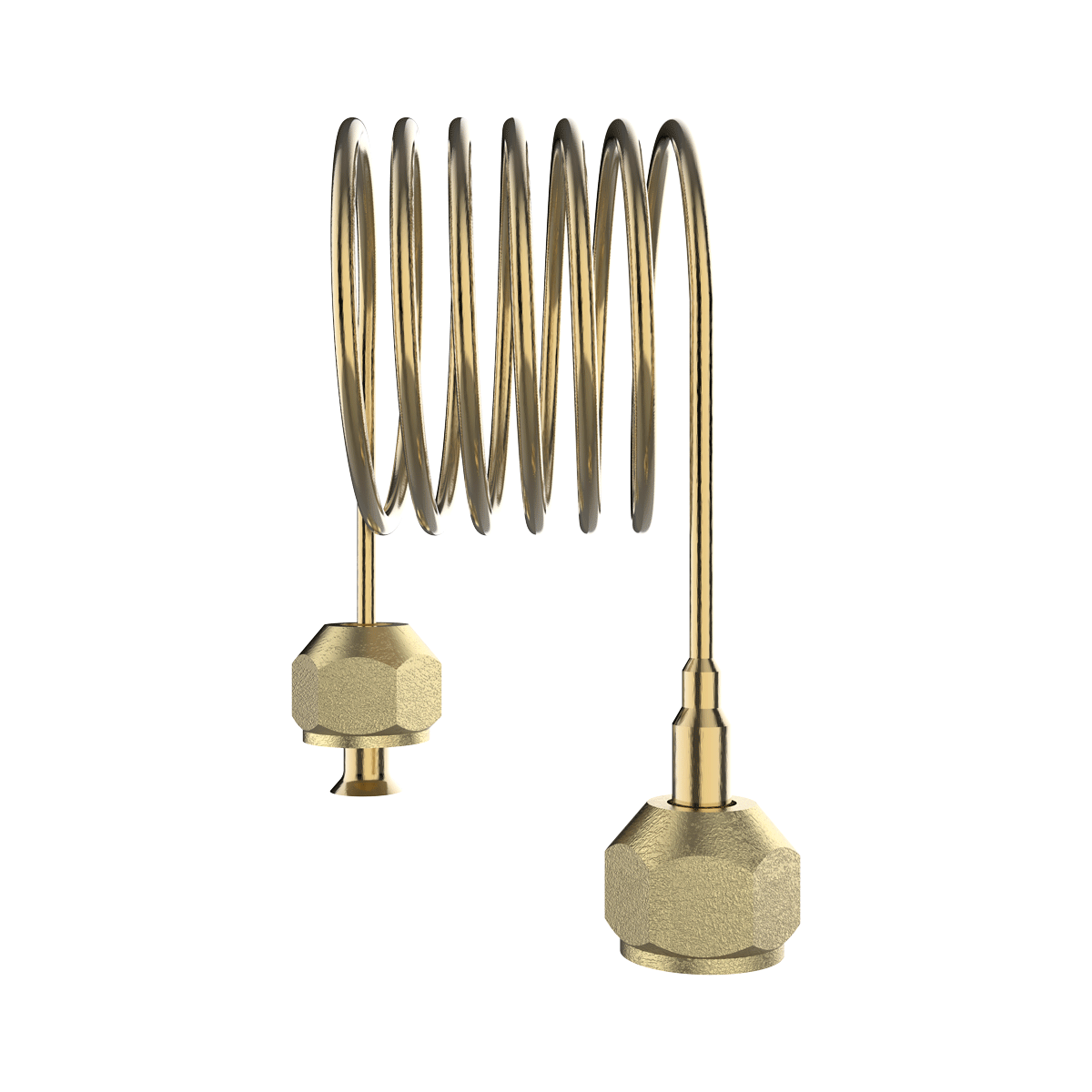

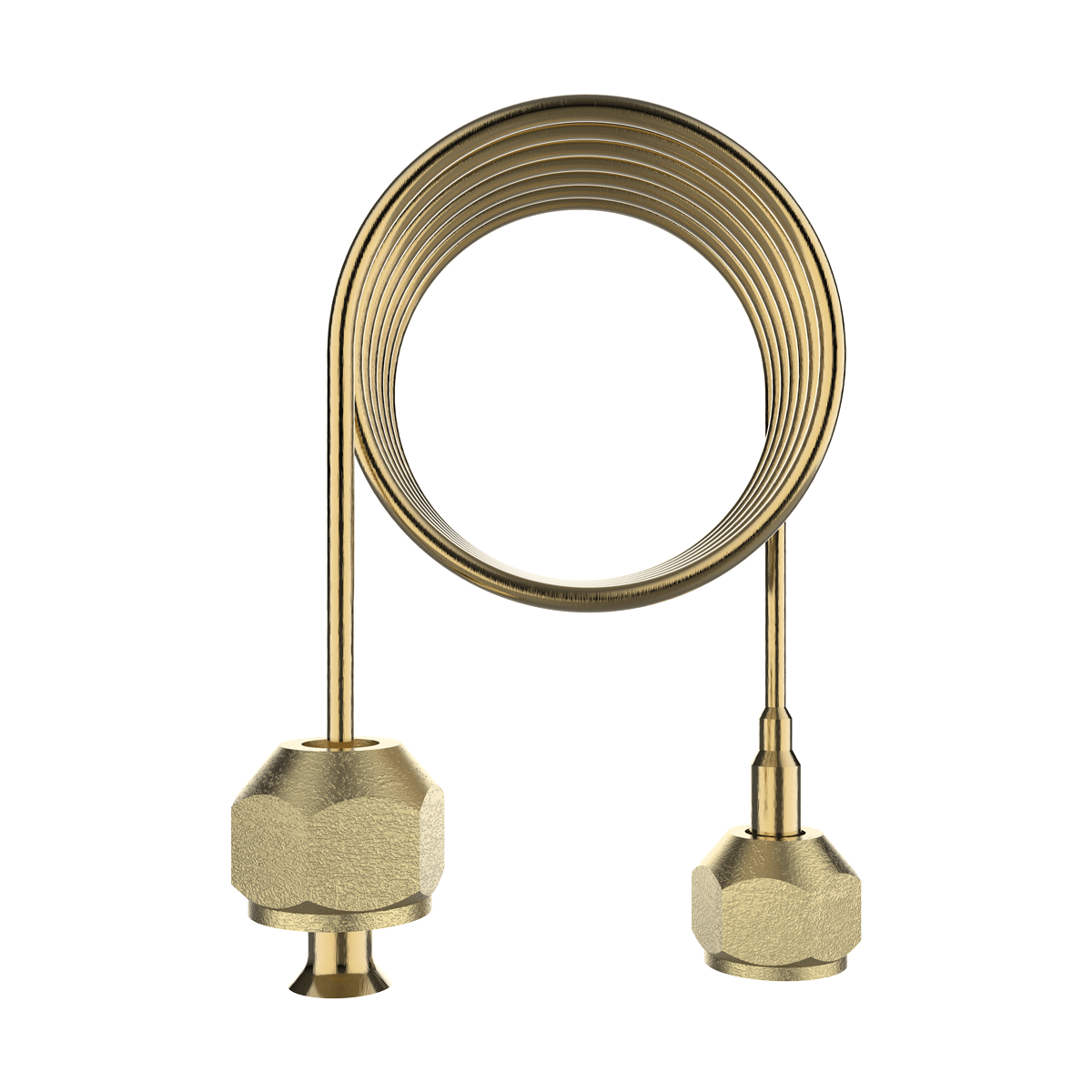

Медные капиллярные трубки ТКМ используются для удалённого соединения и подключения реле давления РД55 к технологическому процессу. Благодаря медному сплаву трубка легко изгибается в необходимом направлении при осуществлении монтажа или в процессе эксплуатации.
На выбор представлены два типа трубок:
- ТКМ-2,5 – трубка 2,5×0,5 с внутренним проходным диаметром 1,5 мм для использования в чистых средах.
- ТКМ-6,0 – трубка 6,0×1 с внутренним проходным диаметром 4,0 мм для использования в загрязнённых средах.
ВНИМАНИЕ!
С каждого конца трубка имеет развальцовку и подвижную гайку с внутренней присоединительной резьбой SAE¼”. Для подключения капиллярной трубки к датчику и к процессу необходимо использовать латунный переходник УПЛ с резьбой SAE¼” на G1/4” или G1/2”.
Технические характеристики
|
Параметр |
Значение |
|
Материал трубки |
Медный сплав |
|
Материал гайки |
Латунь |
|
Рабочая среда |
Жидкость / Газ |
|
Давление рабочей среды |
До 4 МПа |
|
Температура рабочей среды |
-40…+120 °С |
Конструктивное исполнение
| Конструктивное исполнение | Описание | Обозначение при заказе |
|
|
Трубка капиллярная 2,5×0,5 Материал: медь/латунь Длина L: 1,0; 1,5; 2,0; 3,0 метра Подключение с обеих сторон: накидная гайка под развальцовку «мама» 1/4″ SAE |
ТКМ-2,5.L.НГ.1/4SAE.НГ.1/4SAE |
|
|
Трубка капиллярная 6,0×1 Материал: медь/латунь Длина L: от 1,0 до 5,0 метра с шагом 0,5 Подключение с обеих сторон: накидная гайка под развальцовку «мама» 1/4″ SAE |
ТКМ-6.L.НГ.1/4SAE.НГ.1/4SAE |
Модификации
Документация
| Сертификаты | |||
| Отказное письмо на ТКМ 6 мм | zip | 1 MB | |
| Отказное письмо на ТКМ 2,5 мм | zip | 1.01 MB | |
Цены (обновлено — 05.12.2025 в 08:26 по московскому времени)
| На заказ (цены указаны с НДС) | ||
| ТКМ-2,5.1,0.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 2,5 мм, длиной 1,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
744,00 ₽ | |
| ТКМ-2,5.1,5.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 2,5 мм, длиной 1,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
900,00 ₽ | |
| ТКМ-2,5.2,0.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 2,5 мм, длиной 2,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
1 164,00 ₽ | |
| ТКМ-2,5.3,0.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 2,5 мм, длиной 3,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
1 248,00 ₽ | |
| ТКМ-6.1,0.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 6 мм, длиной 1,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
960,00 ₽ | |
| ТКМ-6.1,5.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 6 мм, длиной 1,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
1 200,00 ₽ | |
| ТКМ-6.2,5.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 6 мм, длиной 2,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
1 740,00 ₽ | |
| ТКМ-6.3,0.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 6 мм, длиной 3,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
1 992,00 ₽ | |
| ТКМ-6.3,5.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 6 мм, длиной 3,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
2 256,00 ₽ | |
| ТКМ-6.4,0.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 6 мм, длиной 4,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
2 508,00 ₽ | |
| ТКМ-6.4,5.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 6 мм, длиной 4,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
2 772,00 ₽ | |
| ТКМ-6.5,0.НГ.1/4SAE.НГ.1/4SAE
Трубка капиллярная медная диаметром 6 мм, длиной 5,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE
|
3 024,00 ₽ | |
*Информация не является публичной офертой
