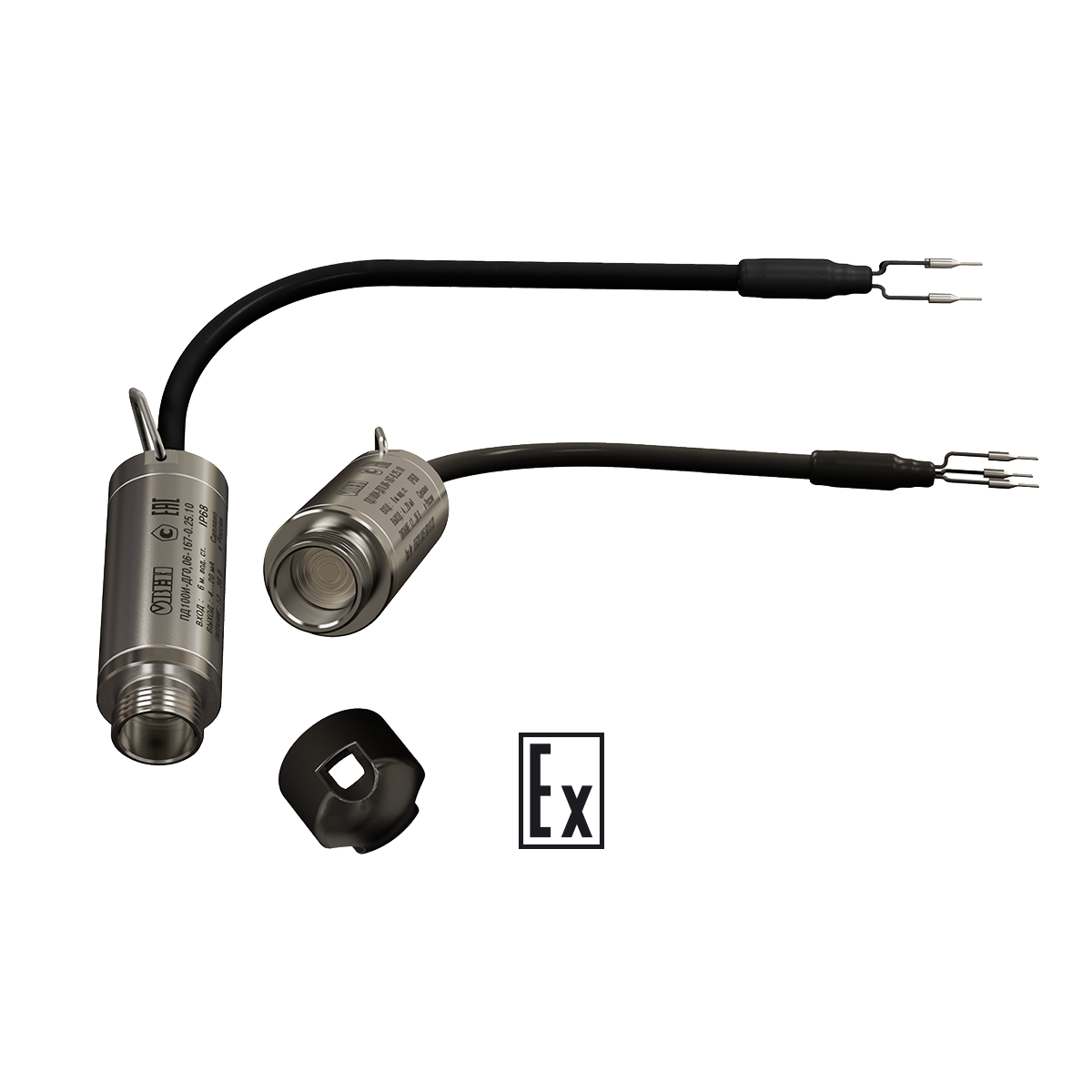

ПД100И-1x7-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств

Обновление товара: 22 января, 2026 в 12:36

Датчики давления во взрывозащищенном исполнении

ПД100И-1×7-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств

18 775.80₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: f65d6323f5da Категории: Датчики, Датчики давления во взрывозащищенном исполнении, Преобразователи давления

Описание

Описание

Погружной уровнемер ПД100И-1×7-EXI – это высоконадежный преобразователь гидростатического давления с мембраной из нержавеющей стали, обеспечивающий точное измерение уровня жидкостей. Устройство имеет выходной сигнал 4…20 мА, соответствует требованиям технического регламента Таможенного союза по взрывозащите 0Ex ia IIC T5 Ga X («О безопасности оборудования для работы во взрывоопасных средах» 012/2011) и оснащено встроенным гидрометрическим кабелем.

Область применения

Уровнемер ПД100И-1×7-EXI предназначен для измерения уровня горючих жидкостей на взрывоопасных предприятиях и установках, включая:

Резервуары нефтепродуктов
Сточные емкости химических производств
Бензобаки карьерных самосвалов
Хранилища топливозаправочных станций
Ванны гальванизации
Прочие взрывоопасные и категорированные производства

Измеряемые среды

Нефтепродукты, топлива, химически агрессивные стоки, кислоты, щелочи, техническая вода и другие взрывоопасные жидкости, совместимые с нержавеющими сталями AISI 316L, AISI 304S и поливинилхлоридом PVC.

Преимущества

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного сенсора.
Устойчивость к гидроударам.
Стабильное значение «нуля» преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).
Тип измеряемого давления – гидростатическое (ДГ), избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: -20…+70 °С.
Класс точности – 0,25 %; 0,5 %.
Межповерочный интервал – 5 лет / 4 года.
Взрывозащита – «искробезопасная цепь» 0Ex ia IIC T5 Ga X.

Технические характеристики

Наименование	Значение
Выходной сигнал	4…20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	0…+80 °С
Напряжение питания	12…40 В постоянного тока, номинальное 24 В
Сопротивление нагрузки	0…1,4 кОм (в зависимости от напряжения питания)
Максимальная потребляемая мощность	не более 0,9 Вт
Защита от подачи напряжения питания обратной полярности	есть
Устойчивость к климатическим воздействиям	УХЛ3.1
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса	IP68
Диапазон рабочих температур окружающего воздуха	-20…+70 °С
Атмосферное давление рабочее	84,0…106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Вес датчика без упаковки / в упаковке / вес кабеля	0,2 кг / 0,3 кг / 0,8 кг на 10 м
Штуцер (без защитного колпачка)	M20×1,5 «открытый порт» M20×1,5 манометрической формы G1/2 манометрической формы G1/4 по ГОСТ 2405 М24×1,5 «торцевая мембрана»
Тип электрического соединителя	кабель гидрометрический (неразъёмно)
Габаритный размер (без кабеля), не более	92×27 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ
Исполнение по взрывозащите	«Искробезопасная цепь» 0Ex ia IIC T5 Ga X

Схемы подключения и габаритные размеры

Габаритные размеры ПД100И-1×7-Exi

Схемы подключения ПД100И-1×7-Exi

Модификации

Модификации ПД100И-ДВ-1×7-Exi

Модификации ПД100И-ДГ-1×7-Exi

Модификации ПД100И-ДИВ-1×7-Exi

Модификации ПД100И-ДИ-1×7-Exi

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru

ДВ

вакуумметрическое

ДИ

избыточное

ДИВ

избыточно-вакуумметрическое

ДГ

гидростатическое

0,01

0,0125

0,016

0,02

0,025

0,03

0,04

0,05

0,06

0,08

0,1

0,15

0,16

0,25

0,3

0,4

0,5

0,6

0,9

1,0

1,5

1,6

2,4

2,5

4,0

117

M20×1,5 манометрической формы

147

М24×1,5 «торцевая мембрана»

167

M20×1,5 «открытый порт»

177

G1/2 манометрической формы

187

G1/4 по ГОСТ 2405

0,25

±0,25 %

0,5

±0,5 %

100

180

250

Пример обозначения при заказе:

ПД100И-ДГ0,06-167-0,5-EXI-10

Это означает, что изготовлению и поставке подлежит преобразователь уровня с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – гидростатическое 0…6,0 м вод. ст., мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5 «открытый порт», кабельный ввод IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, исполнение «искробезопасная цепь» 0Ex ia IIC T5 Ga X, межповерочный интервал 5 лет, с первичной поверкой.

Документация

Документация
Руководство по эксплуатации датчика давления ПД100И		pdf	14.44 MB
Руководство по эксплуатации (краткое) ПД100И-1х7		pdf	2.78 MB
Сертификаты
Декларация о соответствии на ПД100И		zip	390.29 kB
Сертификат средств измерений ПД100И (МПИ — 5 лет)	Россия. 56246-14	zip	267.18 kB
Сертификат средств измерений ПД100И (МПИ для СЗМ – 1 год)	Беларусь	zip	195.71 kB
Сертификат средств измерений ПД100И	Казахстан	zip	320.37 kB
Сертификат промышленной безопасности на ПД100		zip	10.26 MB
Описание типа средства измерений		zip	561.07 kB
Сертификат взрывозащиты для ПД100И-1хх-EXI		zip

Комплектация

Преобразователь давления ПД100И
Паспорт и гарантийный талон
Краткое руководство по эксплуатации
