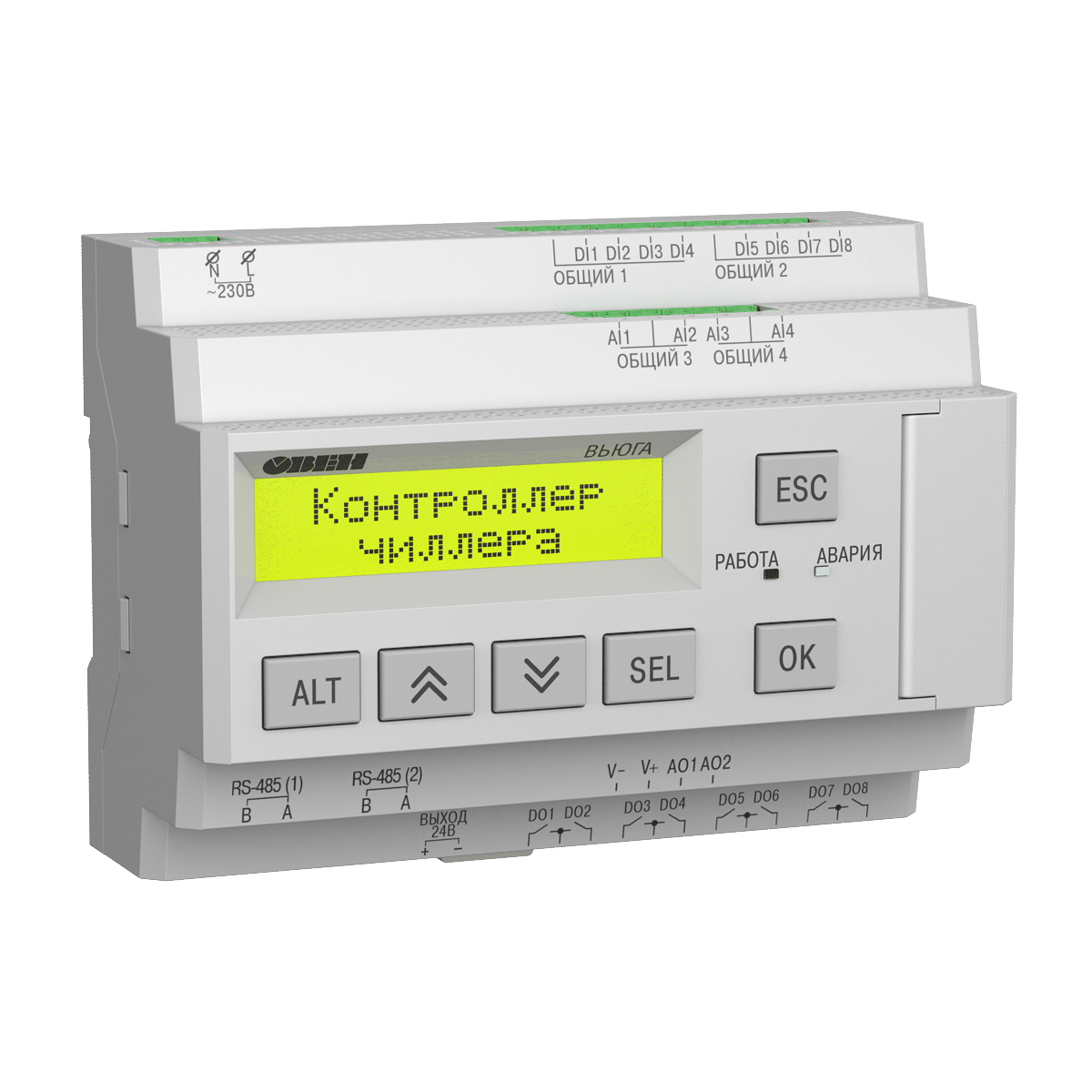

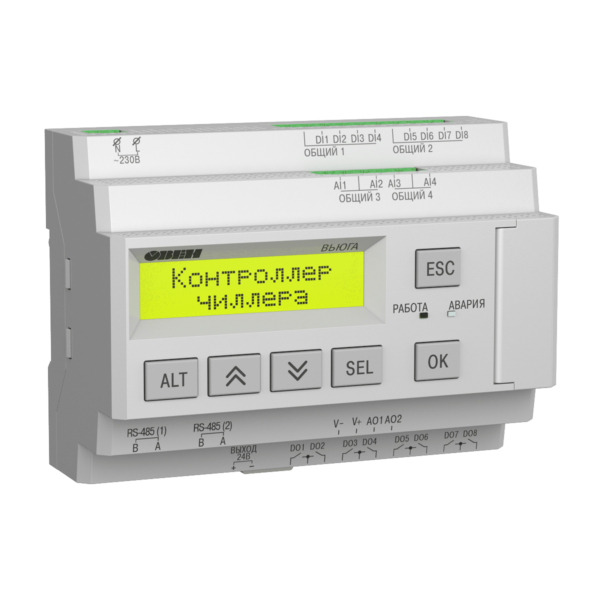

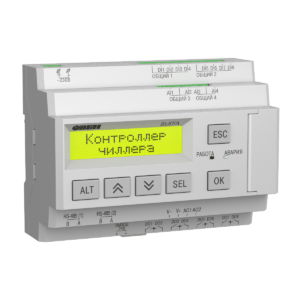

ВЬЮГА-1 контроллер с готовым алгоритмом для управления одноконтурным чиллером

20 360.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: vuga1 Категории: Для холодильного оборудования, Контрольно-измерительные приборы

Описание

Описание

ВЬЮГА-1 – параметрический контроллер для управления одноконтурным чиллером на базе поршневых и спиральных компрессоров.

Контроллер регулирует температуру хладоносителя на входе или на выходе испарителя, управляя производительностью холодильных компрессоров и конденсатора. Для безопасной работы чиллера в приборе реализовано несколько функций защит.

Для запуска контроллера не требуется создание логики, его можно гибко настроить под конкретное применение, выбрав нужную конфигурацию исполнительных механизмов.

Возможности и преимущества

Защита чиллера

Контроль наличия протока, предупреждение обмерзания теплообменника, защиты по давлению всасывания и нагнетания, контроль аварий исполнительных механизмов
Равномерное распределение моточасов исполнительных механизмов
Блокировка компрессоров и вентиляторов конденсатора на время проведения сервисных работ

Диспетчеризация

Благодаря 2 интерфейсам RS-485 контроллер легко интегрируется в системы диспетчеризации – ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК), а также позволяет выводить показания на панели оператора для локального мониторинга.

В ОВЕН OPC-сервер и облачном сервисе OwenCloud доступны готовые шаблоны для диспетчеризации чиллера. Пользовательские события и графики, библиотека символов для создания мнемосхем и отчеты в OwenCloud делают удаленное управление чиллером интуитивно-понятным.

Для локального мониторинга может быть использована линейка сенсорных панелей оператора СП3хх.

Простая настройка без программирования

Ввод параметров с лицевой панели контроллера или через сервисное ПО Owen Configurator с ПК. Для настройки контроллера в Owen Configurator используется готовый шаблон
Готовые конфигурации можно сохранить и тиражировать в другие приборы ВЬЮГА, что удобно использовать для настройки нескольких контроллеров при серийном производстве чиллеров

Поддержка и сервис

Техническая поддержка 24/7 и подробная документация
Бесплатный гарантийный ремонт и замена вышедших из строя элементов в течение двух лет

Возможность расширения

Для использования всех защитных и дополнительных функций возможно подключение до 16 дискретных управляющих сигналов через модуль расширения ПРМ-1

Технические характеристики

Поддерживает работу: 4 компрессоров, 6 ступеней конденсатора, 2 циркуляционных насосов, соленоида в любых комбинациях на выбор пользователя
Управляет чиллером с воздушным охлаждением конденсатора
Ведет журнал аварий с метками времени их появления и сброса (до 24 событий)
Управление исполнительными механизмами: дискретное или плавное
Поддерживает датчики: Pt1000, NTC10k, 4…20 мА
Входы-выходы: 8 × DI, 4 × AI, 8 × DO (реле), 2 × AO (напряжение)
Интерфейсы: 2 × RS-485 с открытой картой регистров

Чтобы задать вопрос по интересующему вас товару, воспользуйтесь кнопкой ниже.

Мы доступны по бесплатному номеру телефона 8 800 700-74-11 и Email support@owen-russia.ru

Оставить заявку

Схема применения

Функциональные возможности

Модификации

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru

24 В постоянного тока

230

230 В переменного тока

Техническая информация

Технические характеристики

Наименование	Значение
	ВЬЮГА-1.230	ВЬЮГА-1.24
Питание
Диапазон напряжения питания	~90…264 В (номинальное ~230 В, при 47…63 Гц)	=19…30 В (номинальное =24 В)
Гальваническая развязка	Есть
Электрическая прочность изоляции между входом питания и другими цепями прибора	2830 В	1780 В
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	Есть	—
Выходное напряжение встроенного источника питания постоянного тока	24 ± 3 В	—
Ток нагрузки встроенного источника питания, не более	100 мА	—
Электрическая прочность изоляции между встроенным источником питания и другими цепями прибора	1780 В	—
Дискретные входы
Количество входов	8
Напряжение «логической единицы»	159…264 В (переменный ток)	15…30 В (постоянный ток)
Ток «логической единицы»	0,75…1,5 мА	2…5 мА
Напряжение «логического нуля»	0…40 В	-3…+5 В
Подключаемые входные устройства	Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8, «общий минус»)
Электрическая прочность изоляции между дискретными входами и другими цепями прибора	2830 В
Аналоговые входы
Количество входов	4
Тип измеряемых сигналов	РТ1000 α = 0,00385 “1/°C (-200…+ 850 °C); 4…20 мА; NTC10K: R₂₅ = 10 кОм, “B_25/100 =” “3950 (-20… +125 °С)
Предел основной приведенной погрешности	±1,0 %
Время опроса входов, не более	10 мс
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств, тип	8 шт., электромагнитное реле (нормально-разомкнутые контакты)
Коммутируемое напряжение в нагрузке:
– для цепи постоянного тока, не более	30 В (резистивная нагрузка)
– для цепи переменного тока, не более	250 В (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cosϕ>0,95; 3 А при напряжении не более 30 В постоянного тока
Гальваническая развязка	Групповая по 2 реле (1–2; 3–4; 5–6; 7–8)
Электрическая прочность изоляции между выходом и другими цепями прибора	2830 В
Аналоговые выходы
Количество выходных устройств, тип выходного сигнала	2 ЦАП, напряжение
Диапазон генерации напряжения	0…10 В
Напряжение питания	15…30 В, питание внешнее
Внешняя нагрузка, не менее	2 кОм
Гальваническая развязка	Есть (групповая)
Электрическая прочность изоляции	2830 В
Интерфейсы связи
Тип интерфейса, количество интерфейсных плат	RS-485, 2 шт.
Протокол связи	Modbus-RTU и Modbus-ASCII
Режим работы	Slave
Скорость передачи данных	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Электрическая прочность изоляции между RS-485 и другими цепями	1500 В
Индикация и элементы управления
Тип дисплея	Монохромный текстовый ЖКИ с подсветкой, 2 строки по 16 символов
Размеры дисплея	60×15 мм
Индикаторы	Два светодиодных индикатора (красный и зеленый)
Кнопки	6 шт.
Корпус
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень защиты корпуса по ГОСТ 14254–2015	IP20
Масса прибора, не более (для всех вариантов исполнений)	0,6 кг
Средний срок службы	10 лет

Примеры схем подключений

1 насос, 2 компрессора, конденсатор с ПЧ, контроль низкого уровня в ёмкости и значения температуры выходящей из теплообменника воды

2 насоса, 2 компрессора (ведущий и опорный), 2 ступени конденсатора, сигнал пожара

2 насоса с ПЧ, 3 компрессора (ведущий и 2 опорных), 3 ступени конденсатора, контроль низкого уровня в ёмкости, реле перепада давления в теплообменнике, сигнал пожара

1 насос с ПЧ, 2 компрессора с разгрузочными соленоидами, 3 ступени конденсатора, сигнал пожара

Документация и ПО

Документация
Руководство по эксплуатации ВЬЮГА-1	pdf	13.13 MB
Руководство по эксплуатации (краткое) ВЬЮГА-1	pdf	2.68 MB
Сертификаты
Декларация о соответствии на ВЬЮГА	zip	49.41 kB

Выбрать и заказать

Цены (обновлено – 10.04.2025 в 10:34 по московскому времени)

Стандартные позиции (цены указаны с НДС)
ВЬЮГА-1.24 Контроллер чиллера с одним фреоновым контуром, питание 24В Срок производства: 2 раб. дней (на 10.04.2025г.)	20 360,00 ₽	заказать
ВЬЮГА-1.230 Контроллер чиллера с одним фреоновым контуром, питание 230В Срок производства: 2 раб. дней (на 10.04.2025г.)	20 900,00 ₽	заказать
