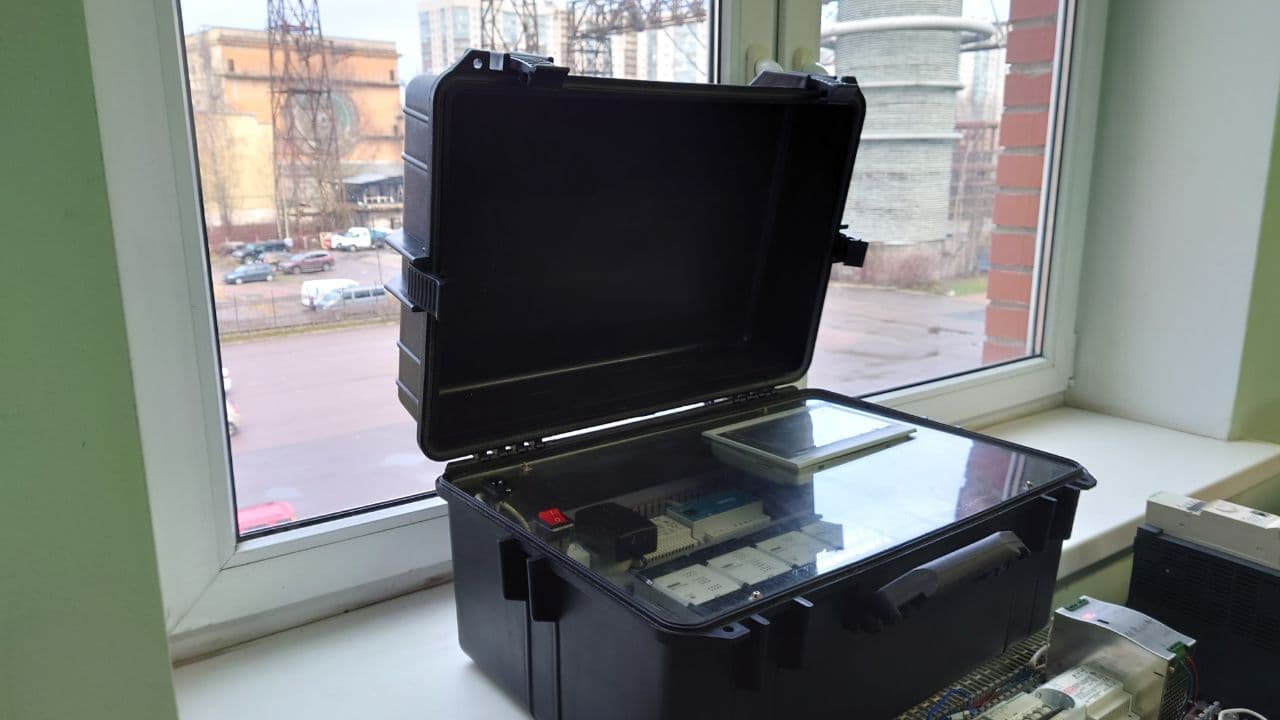

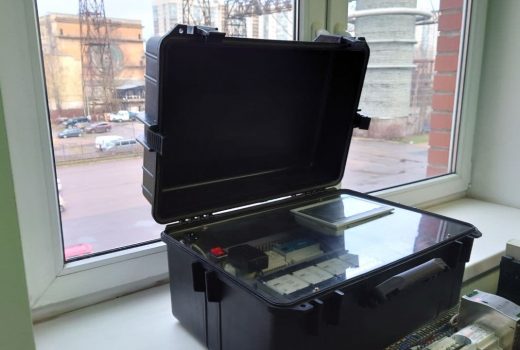

В СПбПУ им. Петра Великого был разработан мобильный стенд для изучения принципов промышленной автоматизации и моделирования технологических процессов, который представляет из себя две подсистемы на базе оборудования ОВЕН:
- Подсистема на базе ОВЕН ПЛК для управления технологическими процессами.
- Подсистема на базе ОВЕН СПК для моделирования технологического процесса.

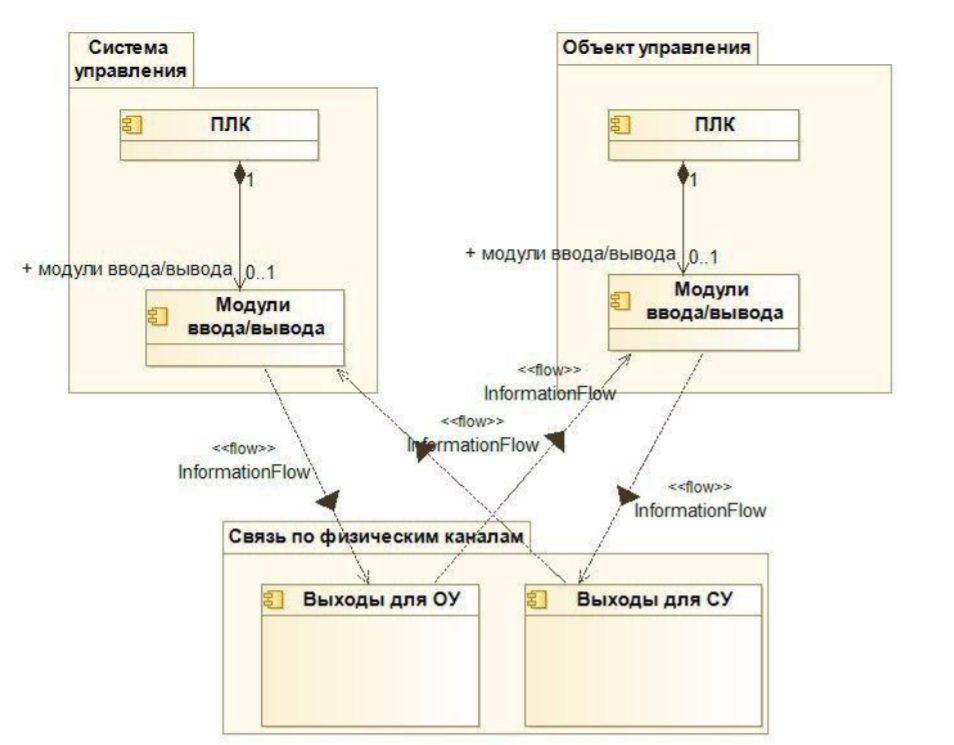

Т.е. на одной подсистеме моделируется технологический процесс, а другая управляет им.
Назначений у стенда довольно много. Самые важные из них:

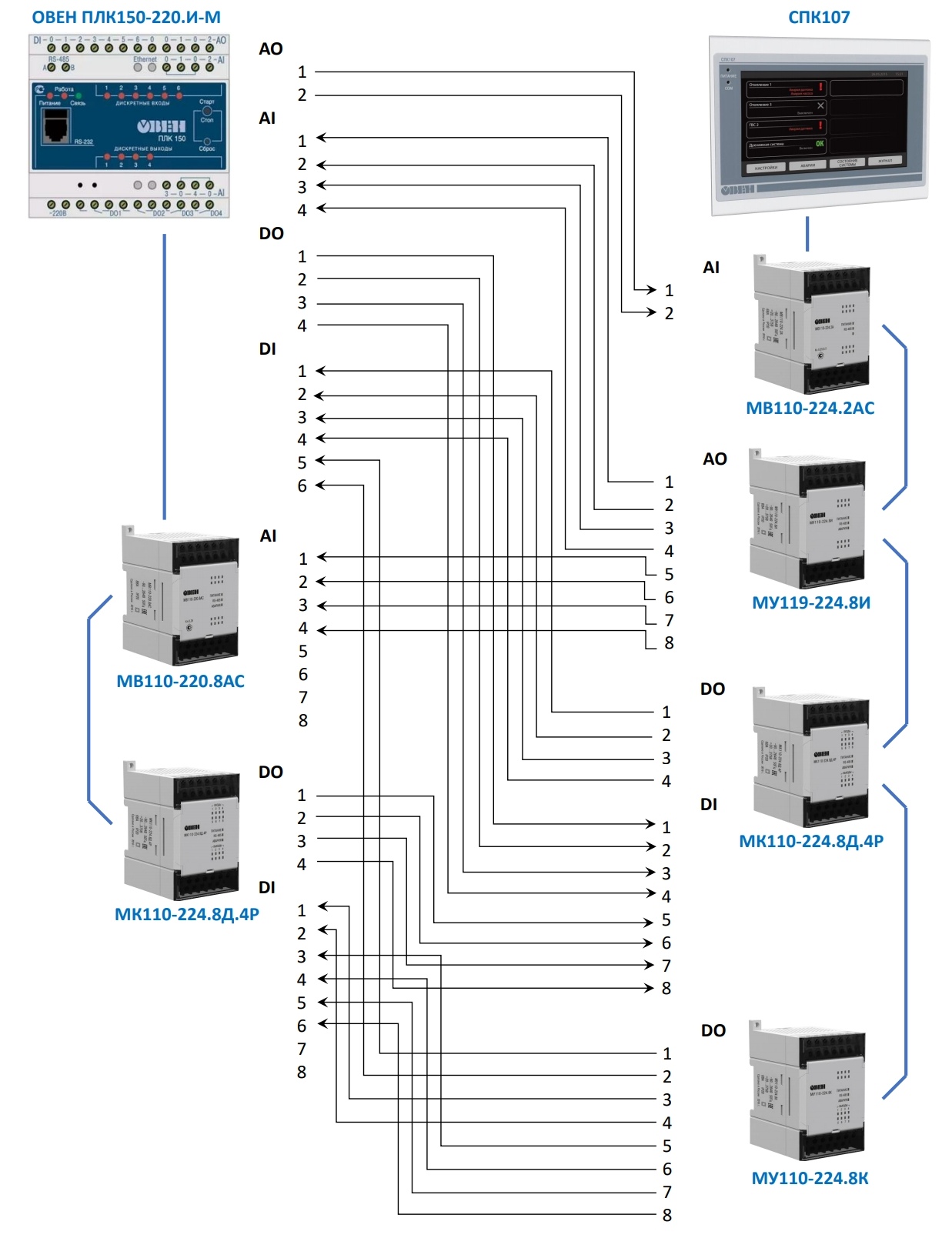

- Обучение программированию ПЛК студентов в условиях, приближенных к производственным. Студенты пишут не абстрактные программы, а программы под определенные задачи, а ПЛК получает полноценную обратную связь от модели по физическим каналам.
- Проведения различных научно-технических исследовательских работ в сфере АСУ ТП.
- Обучение навыкам программирования ПЛК сторонних специалистов из различных организаций там, где им удобно.

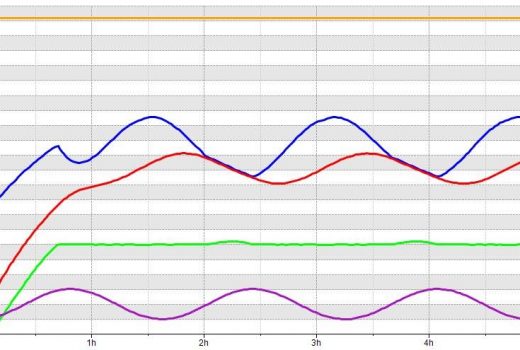

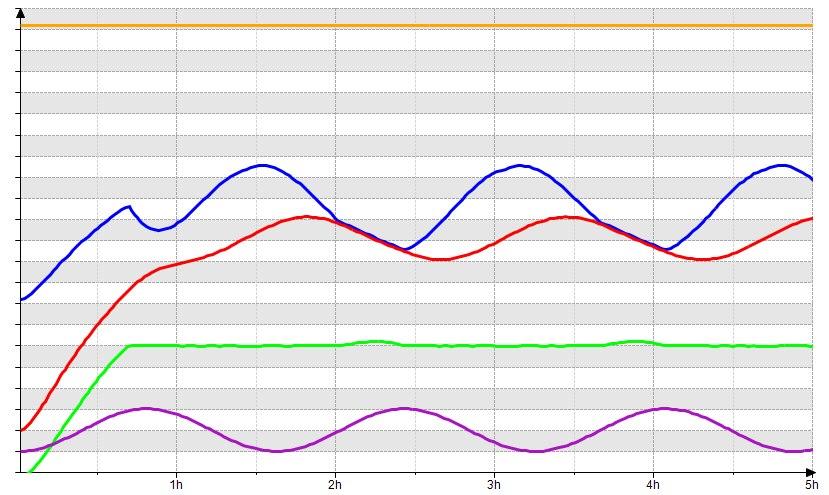

В среде MatLab разработана математическая модель технологического процесса в отопительном пункте, загружена на СПК.
Математическое моделирование объекта управления на ПЛК помогает получить опыт отладки управляющего программного обеспечения без наличия самого технологического процесса, а также позволяет разрабатывать новые алгоритмы управления без риска негативного воздействия на объекты управления.
