Система автоматизированного управления котельной физкультурно-оздоровительного комплекса

В Курганской области осуществлена автоматизация котельной физкультурно-оздоровительного комплекса.

Система автоматизированного управления котельной состоит из программируемого логического контроллера ОВЕН СПК110.Д, модуля аналогового ввода ОВЕН МВ110-8АС, восьми модулей дискретного ввода/вывода ОВЕН МК110-8Д(ДН).4Р и модуля аналогового вывода ОВЕН МУ110-6У.

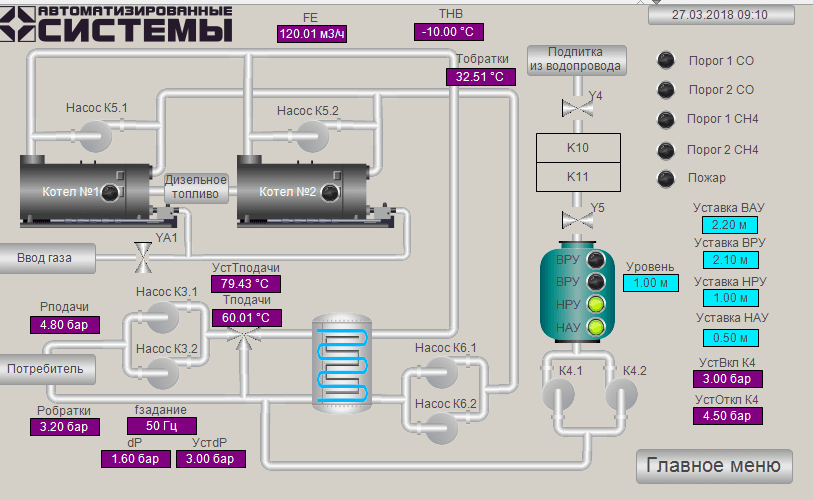

Человеко-машинного интерфейс совмещен с программируемым логическим контроллером. Центральный процессор обеспечивает управление котельной в ручном и автоматическом режимах. Контроллер обеспечивают сбор информации с датчиков и управление исполнительными механизмами. Сенсорная панель отображает ход технологического процесса и обеспечивает взаимодействие между оператором и системой управления.

Система автоматизированного управления обеспечивает работу котельной в ручном и автоматическом режимах.

Ручной режим обеспечивает:

1. включение котлов и насосов;
2. управление трехходовой задвижкой;
3. отключение оборудования при возникновении аварийных ситуаций.

Автоматический режим обеспечивает:

1. поддержание заданной температуры подачи в контуре отопления по графику от температуры наружного воздуха с возможностью снижения уставки летом;
2. каскадное управление двумя котлами с автоматическим вводом резерва. Второй котел включится, если первый не успеет набрать необходимую температуру за заданный промежуток времени. Смена котла лидера раз в неделю. Включение резервного котла при неисправности котла-лидера;
3. Управление насосами контура отопления с вводом резерва при аварии рабочего насоса, с возможностью равномерной наработки, автоматического сброса аварии. Смена котла лидера раз в неделю;
4. Управление насосами котлового контура с вводом резерва при аварии рабочего насоса, с возможностью равномерной наработки, автоматического сброса аварии. Смена котла лидера раз в неделю;
5. Управление насосами подпитки по уставки давления в обратном трубопроводе с вводом резерва при аварии рабочего насоса, с возможностью равномерной наработки, автоматического сброса аварии. Смена котла лидера раз в неделю;
6. выдачу аварийных сообщений при несоответствии заданных температур подачи контуров отопления, обрыве или замыкании датчиков температуры, при поступлении аварийных сигналов о выходе насосов, аварии котлов, аварии насосов;
7. регистрацию аварийных сообщений.
