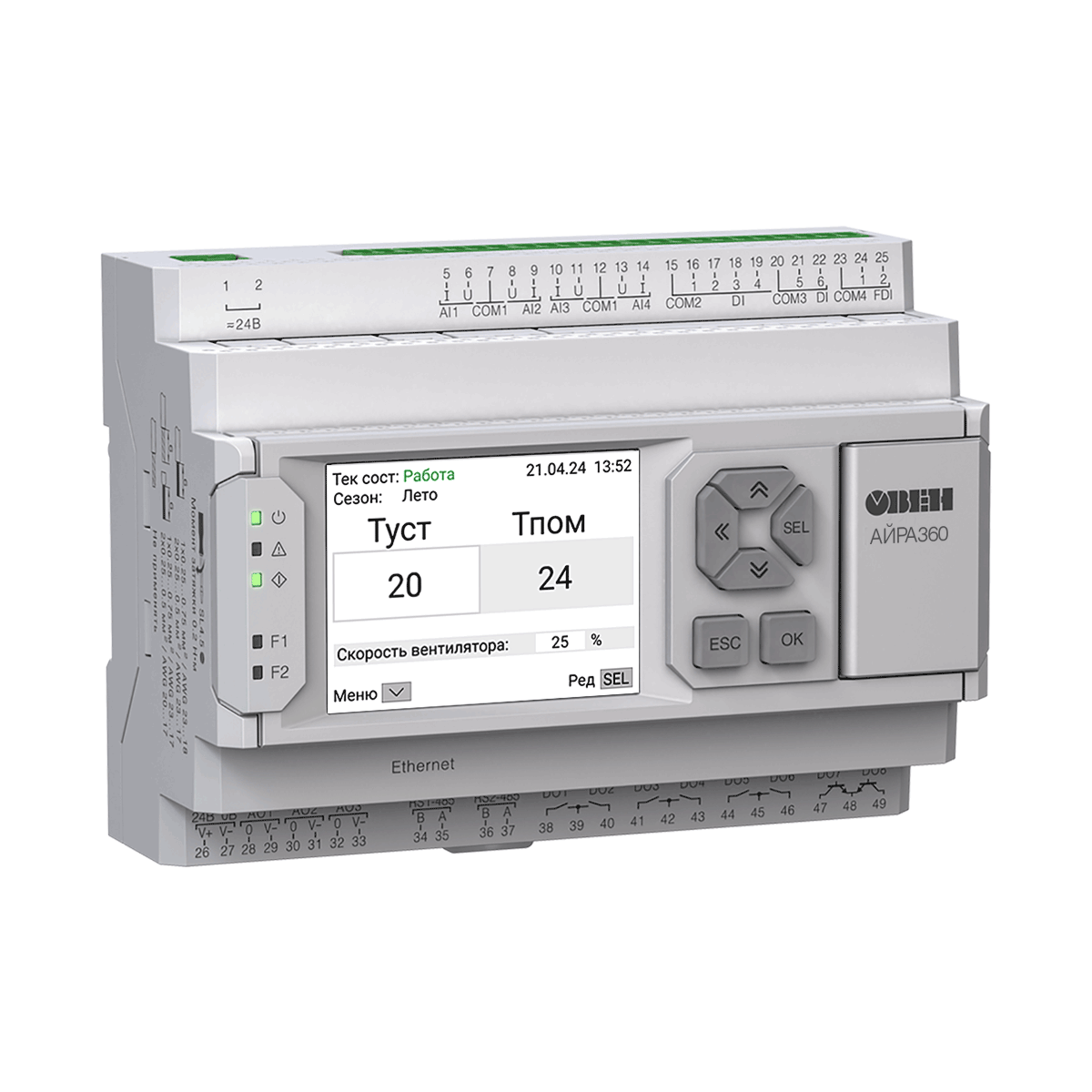

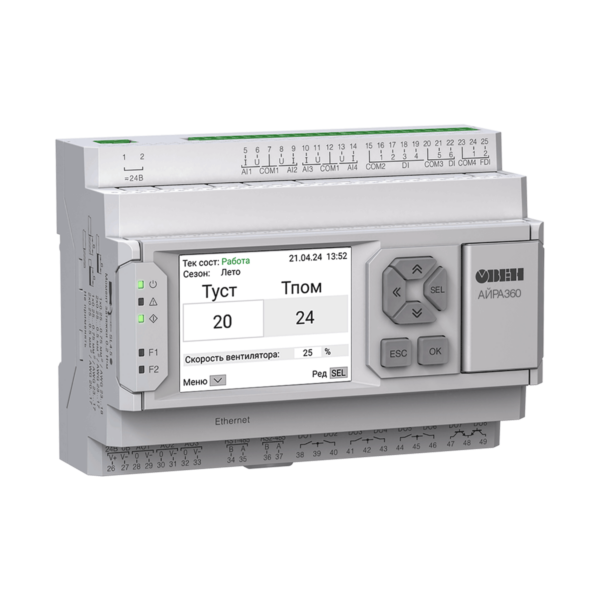

АЙРА360 конфигурируемый контроллер вентиляции
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
АЙРА360 – это современное конфигурируемое устройство с питанием 24 В, созданное на базе программно-аппаратной платформы ПР205-24.1211.02.2.0.
Контроллер предназначен для управления вентиляционными установками любого типа: приточными, приточно-вытяжными и вытяжными. АЙРА360 обеспечивает точный контроль работы всех элементов вентиляции за счет регулирования основных параметров воздушной среды: температуры, влажности и скорости потока воздуха.
Контроллер идеально подходит для использования в жилых, коммерческих и промышленных объектах, поддерживает комфортный микроклимат и обеспечивает энергоэффективность.
Преимущества контроллера вентиляции
- Просто настроить
Состав вентиляционной установки можно конфигурировать самостоятельно под задачу. Мастер настройки помогает задать алгоритм управления за 3 шага: настройка общих параметров: тип вентсистемы, контроль фильтра, используемые датчики температуры и др. выбор состава вентустановки: тип нагревателя, охладителя, рекуператора или увлажнителя, наличие догрева, рециркуляции, воздушных клапанов и др. создание итоговой конфигурации системы с полной спецификацией приборов и распиновкой управляющих сигналов - Просто управлять
На цветном графическом дисплее 2,4″ легко отслеживать состояние вентиляционной системы. Управлять вентиляционной установкой можно с помощью 6 механических кнопок на корпусе контроллера. Интерфейс меню понятен пользователю любого уровня подготовки, обеспечивая удобство эксплуатации. - Просто адаптировать
Можно настроить индивидуальные сценарии эксплуатации по графику смен, что является актуальным решением для коммерческих и промышленных объектов.
Технические характеристики и возможности
- Управление всеми элементами вентиляционной установки
- Конфигурирование алгоритма управления за несколько шагов через мастера настройки
- Мониторинг оперативных параметров, состояния системы, аварийных ситуаций
- Поддержка датчиков: термопары, термосопротивления, РТС, NTC, 4…20 мА, 0…10 B, 0…300 кОм
- Поддержка модулей расширения для увеличения функциональности: ПРМ и Мх110
- 8 × DI, 4 × AI, 8 × DO реле, 3 × AO напряжение
- 2 × RS-485 с открытой картой регистра, 1 × Ethernet
Технические характеристики
|
Корпус |
|
|
Габаритные размеры |
123×90×57 мм компактный корпус шириной 7 din со съемными клеммниками и быстрой заменой батарейки |
|
Степень защиты корпуса |
IP20 |
|
Тип дисплея и матрицы |
графический (IPS LCD) |
|
Количество отображаемых цветов |
65535 |
|
Диагональ |
2,4“ |
|
Разрешение |
320 × 240 пикселей |
|
Поддерживаемые языки |
русский, английский |
|
Кнопки |
6 механических кнопок |
|
Светодиоды |
3 сервисных, 2 пользовательских |
|
Общие сведения |
|
|
Средний срок службы |
8 лет |
|
Питание |
24 В |
|
Работа при температуре |
-20 … + 55 ⁰С |
|
Диапазон переменного питания |
~20…27 В (номинальное ~24 В, при 50 Гц) |
|
Диапазон постоянного напряжения питания |
=20…36 В (номинальное =24 В) |
|
Минимальное время цикла |
1 мс |
|
Часы реального времени |
Есть |
|
Подключение модулей расширения ПРМ |
до 2 шт. ПРМ-1 ПРМ-2 |
|
Подключение модулей расширения Мх110 |
до 5 шт. МВ110-8Д МВ110-8А МУ110-16Р МУ110-32Р МУ110-6У |
|
Конфигурирование |
|
|
Интерфейсы конфигурирования |
microUSB, Ethernet |
|
Дискретные входы DI |
|
|
Количество |
8 |
|
Подключаемые входные устройства |
коммутационные устройства: контакты кнопок, выключателей, герконов, реле и т.п. датчики типа «сухой контакт» датчики с выходом: push-pull, n-p-n, p-n-p |
|
Номинальное напряжение питания |
=24 В |
|
Гальваническая развязка |
групповая, по 4 входа |
|
Электрическая прочности изоляции |
510 В |
|
Аналоговые входы AI |
|
|
Количество |
4 |
|
Тип измеряемых сигналов |
Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. |
|
Период обновления значений всех каналов, не более |
1 мс |
|
Гальваническая развязка |
отсутствует |
|
Дискретные выходы DO |
|
|
Количество |
8 |
|
Тип |
релейные нормально-разомкнутые (Р) транзисторные ключи n-p-n-типа (КТ) |
|
Допустимый ток нагрузки, не более |
|
|
Релейные (Р) |
5 А при напряжении не более 250 В переменного тока, cosφ > 0,95 3 А при напряжении не более 30 В постоянного тока |
|
Транзиторные (КТ) |
0,5 А при напряжении не более 40 В постоянного тока |
|
Гальваническая развязка |
|
|
Релейные (Р) |
индивидуальная |
|
Транзиторные (КТ) |
отсутствует |
|
Электрическая плотность изоляции |
|
|
Релейные (Р) |
2300 В |
|
Транзиторные (КТ) |
– |
|
Аналоговые выходы AO |
|
|
Количество |
3 |
|
Тип аналогового выхода |
универсальный: 4…20 А/0…10 В |
|
Разрядность ЦАП |
12 бит |
|
Гальваническая развязка |
индивидуальная |
|
Электрическая прочность изоляции |
510 В |
|
Коммуникационные интерфейсы |
|
|
Ethernet |
|
|
Количество портов |
1 |
|
Поддерживаемые протоколы |
Modbus TCP |
|
Режим работы |
Master/Slave |
|
RS-485 |
|
|
Количество портов |
2 |
|
Поддерживаемые протоколы |
Modbus RTU/ASCII |
|
Режим работы |
Master/Slave |
|
Micro USB |
|
|
Количество портов |
1 |
Габаритные размеры
Документация и ПО
| Сертификаты | ||||
| Декларация о соответствии на АЙРА360 | zip | 46.88 kB | ||
| ПО | ||||
| Owen Configurator | v1.28.144 | zip | 135.23 MB | |
