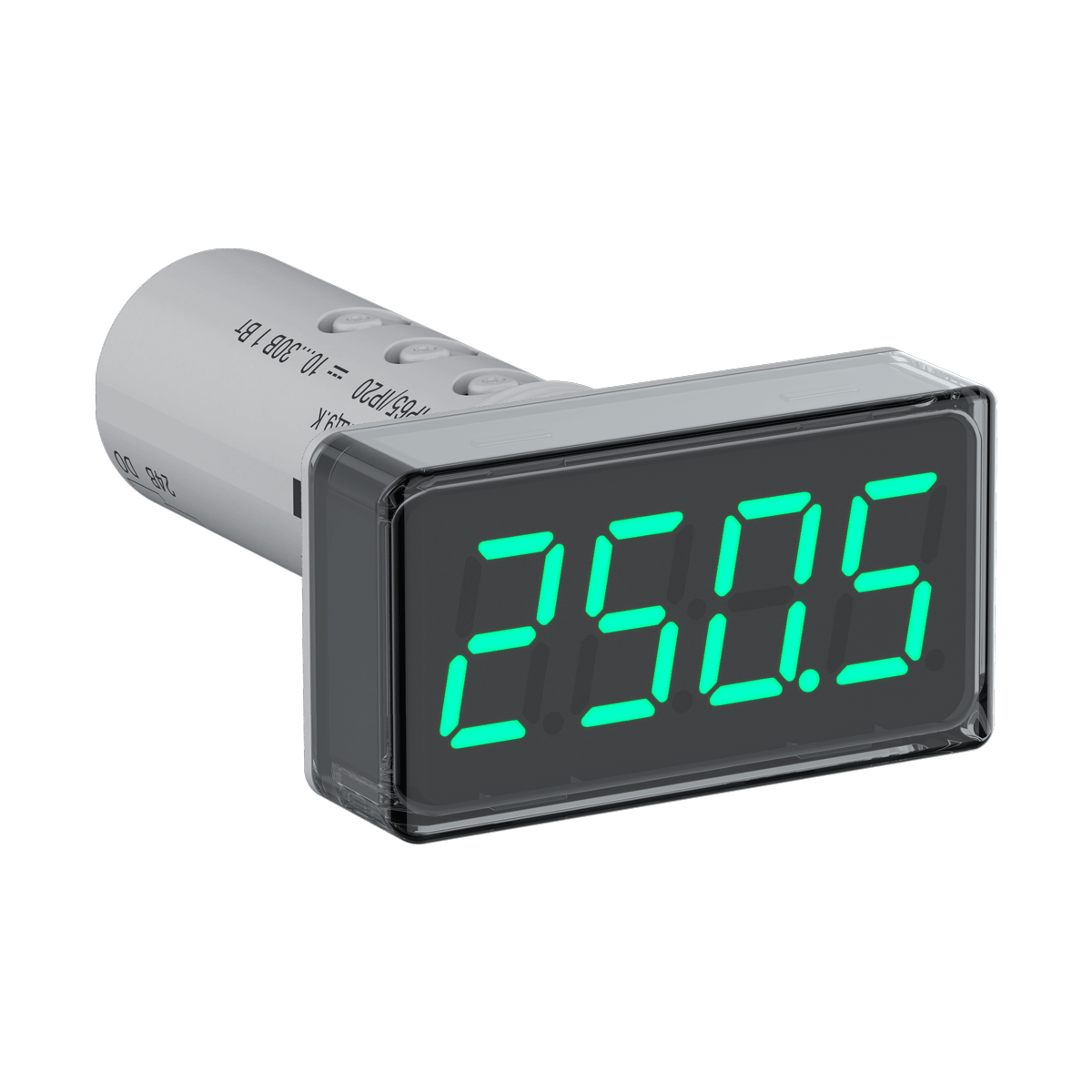

ИТП компактный измеритель

6 075.60

Бесплатная доставка для заказов свыше 50 000 руб.

  • Флажок Быстрая доставка
  • Флажок Безопасные платежи
ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ
  • Stripe
  • Карта VISA
  • MasterCard
  • American Express
  • Discover Card
  • PayPal

Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

Измерители технологических параметров ИТП-х предназначены для измерения, контроля и отображения величины сигнала с датчиков температуры, давления, уровня, влажности, вибрации. Функционал приборов ИТП-х позволяет применять их в составе шкафов и блоков управления, диспетчерских пультов в пищевой промышленности, ЖКХ, нефтегазовой отрасли, металлургии.

Измеряемые сигналы ИТП-11

  • Ток: 4…20 мА с питанием от сигнала

Измеряемые сигналы для ИТП-14

  • Ток: 0…20 мА, 0…5 мА, 4…20 мА.
  • Напряжения: 0…10 В, 2…10 В.

Измеряемые сигналы для ИТП-15

  • Ток: 0…20 мА, 4…20 мА.
  • Напряжения: 0…10 В, 2…10 В.

ИТП-16 поддерживает градуировки

  • Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3).
  • Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.

Функциональные возможности приборов ИТП

  • Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
  • Масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14).
  • Возможность вычисления квадратного корня (для ИТП-11, ИТП-14).

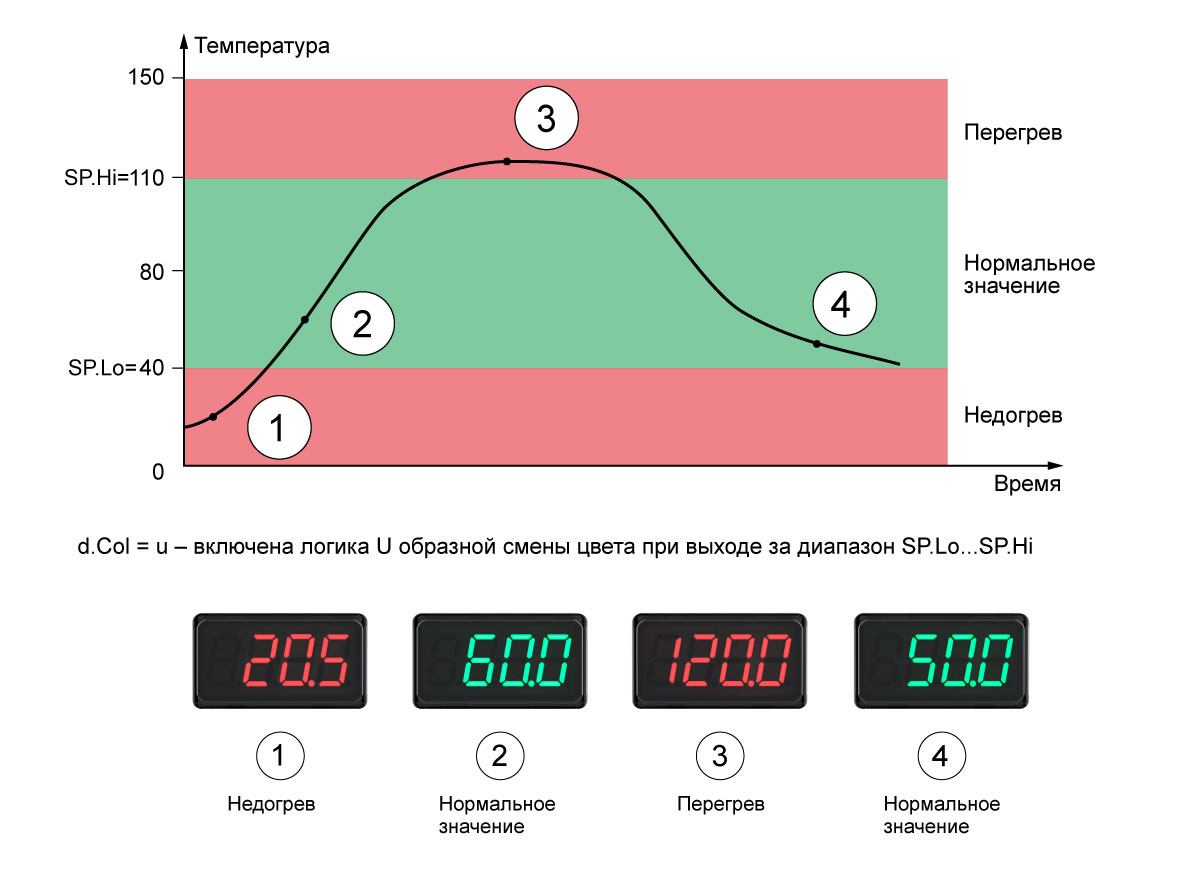

  • Возможность настройки двуцветной зоны сигнализации (для ИТП-15).
  • Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
  • Возможность мигания индикатора при входе измеряемой величины в критическую зону*.
  • Выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-15 и ИТП-16).
  • Питание:
    • от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-15 и ИТП-16);
    • от токовой петли, падение напряжения 4 В (для ИТП-11 в щитовом корпусе)**.
  • Крепление:
    • на дверцу щита в отверстие 22 мм;
    • на стену (для ИТП-11);
    • DIN-рейку (для ИТП-11);
    • на трубу (для ИТП-11).
  • Самозажимные клеммные соединители (для ИТП-14, ИТП-15 и ИТП-16).
  • Красная или зеленая индикация (оговаривается при заказе для всех, кроме ИТП-15).
  • Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
  • Гарантийный срок эксплуатации: 2 года.
  • Межповерочный интервал:
    • ИТП-11 – 3 года
    • ИТП-14 и ИТП-16 – 5 лет

Внимание: для приборов ИТП-11.х.Н3 (настенное исполнение):
* функция мигания индикатора отсутствует;
**падение напряжения при питании от измеряемого сигнала составляет 10 В.

Технические характеристики

Наименование

ИТП-11

ИТП-14

ИТП-15

ИТП-16



Измеритель 4…20 мА с питанием от изменяемого сигнала

Измеритель унифицированных сигналов с внешним питанием

Измеритель унифицированных сигналов диаграммный

Измеритель термопар и термосопротивлений с внешним питанием

Питание

Напряжение питания

Токовая петля датчика 4…20 мА, не более 4 В

10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт

Характеристики входных сигналов

Количество каналов измерения

1

1

1

1

Тип входного сигнала

4…20 мА

Ток 0…5 мА, 0(4)…20 мА
Напряжение 0(2)…10 В

0(4)…20 мА
Напряжение 0(2)…10 В

См. таблицу «Характеристики измерительных датчиков»

Входное сопротивление при измерении напряжения, не более

250 кОм

Время опроса входа, не более

1 с

0,3 с

0,3 с

1 с

Метрологические характеристики

Пределы основной приведенной погрешности, %

±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования

±0,25

±0,25

±0,25 – при работе с ТС, унифицированными сигналами напряжения;

±0,5 – при работе с ТП

Характеристики выходных сигналов

Количество выходных устройств

1

1

1

Типы выходных устройств

Транзисторный ключ n-p-n типа:

– максимальный постоянный ток нагрузки 200 мА

– максимальное напряжение постоянного тока 42 В

Конструктивные исполнения

Габаритные размеры

  • Щитовой Щ9: 26×48×65 мм

  • Настенный Н3: 70×50×28 мм

Щитовой Щ9: 26×48×65 мм

Условия эксплуатации

Диапазон рабочих температур

-40…+80 ⁰С

-40…+60 ⁰С

Относительная влажность воздуха

Не более 80 %, при +35 °С и более низких температурах без конденсации влаги

Атмосферное давление

От 84 до 106,7 кПа

Устойчивость к механическим воздействиям

Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008

Устойчивость к электромагнитным воздействиям

Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014

Характеристики надежности

Степень защиты корпуса:

– настенный Н3

IP65

– щитовой Щ9 (со стороны лицевой панели)

IP54

– щитовой Щ9 (со стороны клемм)

IP20

Средняя наработка на отказ

100000 ч

Средний срок службы

12 лет

Характеристики измерительных датчиков

Условное обозначение датчика

Диапазон измерений, °С

Термопреобразователи сопротивления по ГОСТ 6651-2009

50/100/500/1000П (α=0,00391 °С1)

-200…+850

50/100/500/1000М (α=0,00428 °С1)

-180 …+200

50/100/500/1000Cu (α)=0,00426 °С1)

-50 …+200

50/100/500/1000Pt (α=0,00385 °С1)

-200…+850

100/500/1000Ni (α=0,00617 °С1) -60…+180

Пирометры сумм. излучения по ГОСТ 10627-71

РК-15

+400…+1500

РК-20

+600…+2000

РС-20

+900…+2000

Сигнал напряжения по ГОСТ 26.011-80

0…1 В



Сигнал напряжения

-50…+50 мВ



Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TХК (L)

-200…+800

TХА (К)

-200…+1300

TЖК (J)

-200…+1200

TНН (N)

-200…+1300

TМК (Т)

-250…+400

TПП (S)

-50…+1750

TПП (R)

-50…+1750

TПР (В)

+200…+1800

TВР (А-1)

0…+2500

TВР (А-2)

0…+1800

TВР (А-3)

0…+1800

Термоэлектрические преобразователи по DIN 43710

TypeL

-200…+900

Примечание.
1) α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.

Функциональная схема

Функциональная схема ИТП-11
Функциональная схема ИТП-14
Функциональная схема ИТП-15
Функциональная схема ИТП-16



Схемы подключения

Схемы подключения ИТП-11

Подключение ИТП-11 к пассивному источнику 4…20мА
Подключение ИТП-11 к активному источнику 4…20мА
Подключение нескольких ИТП-11 к пассивному источнику 4…20мА

Схемы подключения ИТП-11.Н3

Подключение ИТП11.Н3 справа
Подключение ИТП11.Н3 слева
Сквозное подключение ИТП11.Н3 (на выбор – к клеммам 1, 4 или 2, 3)

Схемы подключения ИТП-14

Подключение питания
Подключение унифицированных сигналов тока 0…20 мА, 0…5 мА, 4…20 мА
Подключение унифицированных сигналов напряжения 0…10 В, 2…10 В
Подключение нагрузки к дискретному выходу

Схемы подключения ИТП-15

Подключение питания
Подключение унифицированных сигналов тока 0…20 мА, 4…20 мА
Подключение унифицированных сигналов напряжения 0…10 В, 2…10 В
Подключение нагрузки к дискретному выходу

Схемы подключения ИТП-16

Подключение питания
Подключение первичных преобразователей
Подключение нагрузки к дискретному выходу

Модификации

Обозначение при заказе ИТП-11

Обозначение при заказе ИТП-11

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ИТП11.Х.Х
Индивидуальный заказ
Цвет индикации
КР
красный
ЗЛ
зелёный
Тип корпуса, степень защиты
щитовой (при заказе не указывается), IP54 (со стороны лицевой панели)
Н3
настенный (на DIN-рейку, трубу), IP65

Обозначение при заказе ИТП-14 и ИТП-16

Обозначение при заказе ИТП-14 и ИТП-16

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ИТПХ.Х.Щ9.К
Индивидуальный заказ
Тип сигналов на входе
14
унифицированные сигналы
16
сигналы термометров сопротивления и термопар
Цвет индикации
КР
красный
ЗЛ
зелёный

Чертежи, схемы, модели

УГО_ЕСКД
dwg
34.33 kB
pdf
16.49 kB
УГО_СПДС
dwg
34.17 kB
pdf
14.59 kB
3D Модель ИТП11
step
3.39 MB
pdf
230.88 kB
2D Модель ИТП11
dwg
181.9 kB
pdf
56.3 kB
Датчик давления 4…20мА
dwg
43.37 kB
pdf
40.31 kB
Датчик температуры 4…20мА
dwg
98.77 kB
pdf
42.72 kB
Датчик тока 4…20мА
dwg
43.12 kB
pdf
40.06 kB
Датчик уровня 4…20мА
dwg
42.74 kB
pdf
39.92 kB
Термопара
dwg
46.15 kB
pdf
49.87 kB
Термосопротивление
dwg
46.08 kB
pdf
47.93 kB
2D Модель ИТП-14
dwg
210.76 kB
pdf
62.91 kB
3D Модель ИТП-14
step
5.7 MB
pdf
1.86 MB
2D Модель ИТП-16
dwg
244.49 kB
pdf
61.46 kB
3D Модель ИТП-16
step
6.31 MB
pdf
2.07 MB



Выбрать и заказать
Выбрать и заказать

Цены (обновлено – 29.02.2024 в 10:30 по московскому времени)

Стандартные позиции (цены указаны с НДС)
ИТП-11.ЗЛ

Зеленый индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель 4…20мА Питание от токовой петли.
6 075,60
заказать
ИТП-11.КР

Красный индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель 4…20мА Питание от токовой петли.
6 075,60
заказать
ИТП-11.ЗЛ.Н3

Зеленый индикатор, настенный корпус IP65 в круг. Измеритель 4…20мА. Питание от токовой петли.
6 075,60
заказать
ИТП-11.КР.Н3

Красный индикатор, настенный корпус IP65 в круг. Измеритель 4…20мА. Питание от токовой петли.
6 075,60
заказать
ИТП-14.КР.Щ9.К

Красный индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель 0…20мА, 0…10В. Питание от внешнего БП. Выход транзисторная оптопара до 200мА 42В.
7 492,80
заказать
ИТП-14.ЗЛ.Щ9.К

Зеленый индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель 0…20мА, 0…10В. Питание от внешнего БП. Выход транзисторная оптопара до 200мА 42В.
7 492,80
заказать
ИТП-16.ЗЛ.Щ9.К

Зеленый индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель ТС/ТП Питание от внешнего БП. Выход транзисторная оптопара до 200мА 42В.
7 492,80
заказать
ИТП-16.КР.Щ9.К

Красный индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель ТС/ТП Питание от внешнего БП. Выход транзисторная оптопара до 200мА 42В.
7 492,80
заказать
ИТП-15

Диаграммный 10 сегментный индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель 0…20мА, 0…10В. Питание от внешнего БП. Выход транзисторная оптопара до 200мА 42В.
7 492,80
заказать

*Информация не является публичной офертой

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ИТП11.Х.Х
Индивидуальный заказ
Цвет индикации
КР
красный
ЗЛ
зелёный
Тип корпуса, степень защиты
щитовой (при заказе не указывается), IP54 (со стороны лицевой панели)
Н3
настенный (на DIN-рейку, трубу), IP65
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ИТПХ.Х.Щ9.К
Индивидуальный заказ
Тип сигналов на входе
14
унифицированные сигналы
16
сигналы термометров сопротивления и термопар
Цвет индикации
КР
красный
ЗЛ
зелёный

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ИТП компактный измеритель”

Ваш адрес email не будет опубликован. Обязательные поля помечены *
