КК-05 коробка клеммная для датчиков уровня ДУ
3 904.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
КК-05 предназначена для монтажа кондуктометрических датчиков уровня ДУ в открытых резервуарах и передачи кондуктометрического сигнала от стрежней к приборам контроля уровня жидких веществ, обладающих электрической проводимостью (пищевые продукты, вода и водные растворы солей, молоко и т.д.) и не агрессивных к материалу корпуса коробки.
Преимущества
- Жёсткая и надежная фиксация стержней ДУ:
каждый стержень проходит через силиконовую заглушку и фиксируется с помощью гаек на плате. - Удобное подключение проводов через клеммы:
от места соединения стержня на плате идёт дорожка к винтовым клеммам, что обеспечивает легкое подключение сигнального кабеля. - Предотвращение ложных срабатываний:
защита места коммутации от пыли и влаги. - Монтаж к стене, трубе или на крышке резервуара:
сама коробка и дополнительный кронштейн из нержавеющей стали к ней позволяют осуществить монтаж к любой поверхности. - Крепление стержней прямолинейно или крестом
возможность фиксации стержней с помощью планки ДУ.5 или держателя электродов от ДС.ПВТ.5.
Технические характеристики
|
Наименование |
Значение |
|
Количество сигнальных линий |
5 |
|
Количество подключаемых стержней М3 |
от 1 до 5 шт. |
|
Коммутируемое напряжение, не более |
5 В переменного тока частотой от 1,5 до 2,5 Гц |
|
Материал корпуса |
пластик ABS |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP54 |
|
Степень горючести по Стандарт UL 94 |
V0 |
|
Диаметр подключаемого кабеля |
от 4 до 8 мм |
|
Материал уплотнения кабельного ввода |
NBR |
|
Сечение проводов сигнальной линии, не более |
1,5 мм² |
|
Материал заглушек и втулок для стержней |
силиконовая резина |
|
Условия эксплуатации |
|
|
Температура окружающего воздуха |
-40…+80 °С |
|
Относительная влажность воздуха (без конденсации влаги), не более |
98 % |
|
Атмосферное давление |
от 84,0 до 106,7 кПа |
|
Воздействие синусоидальных вибраций |
N3 по ГОСТ Р 52931-2008 |

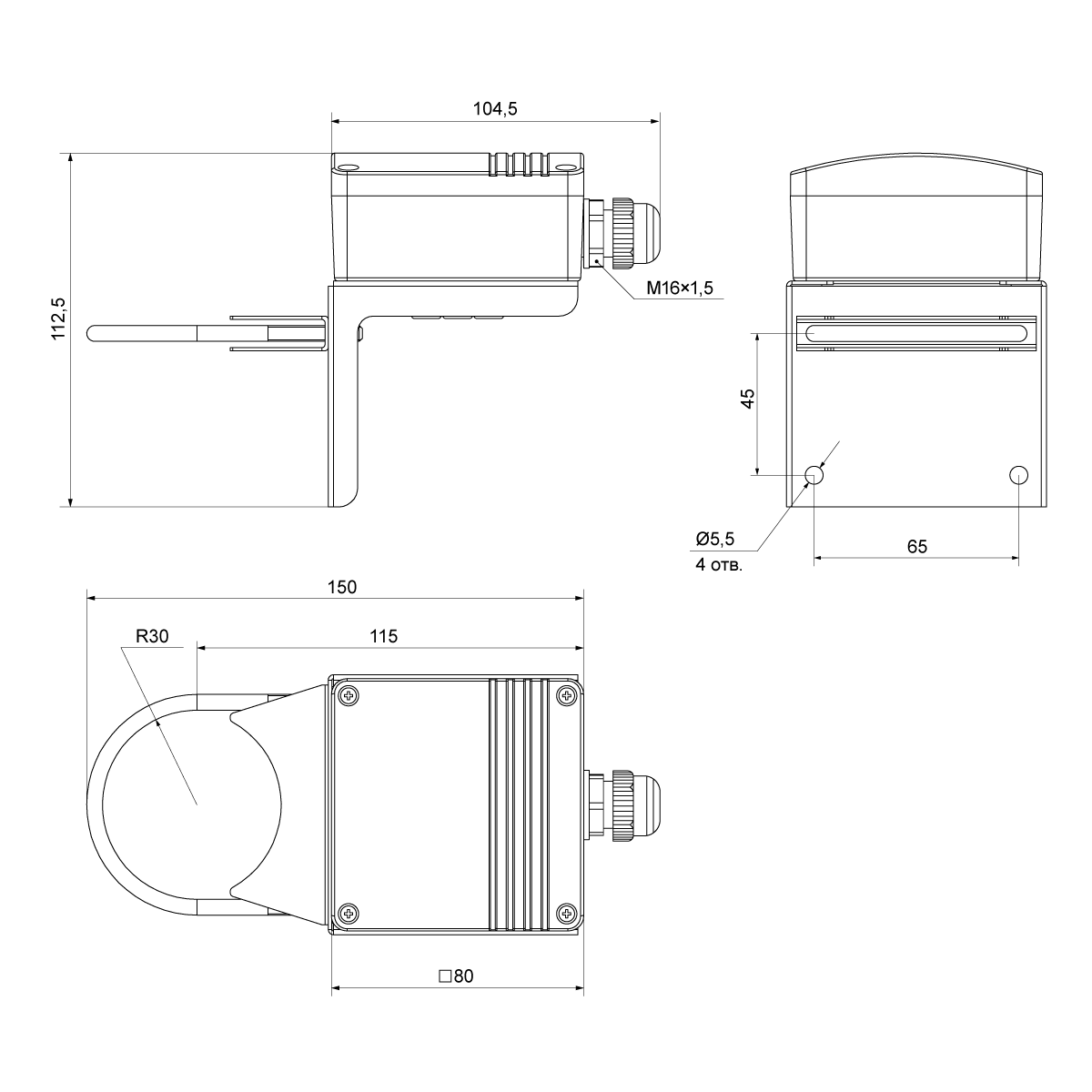

Габаритные и установочные размеры

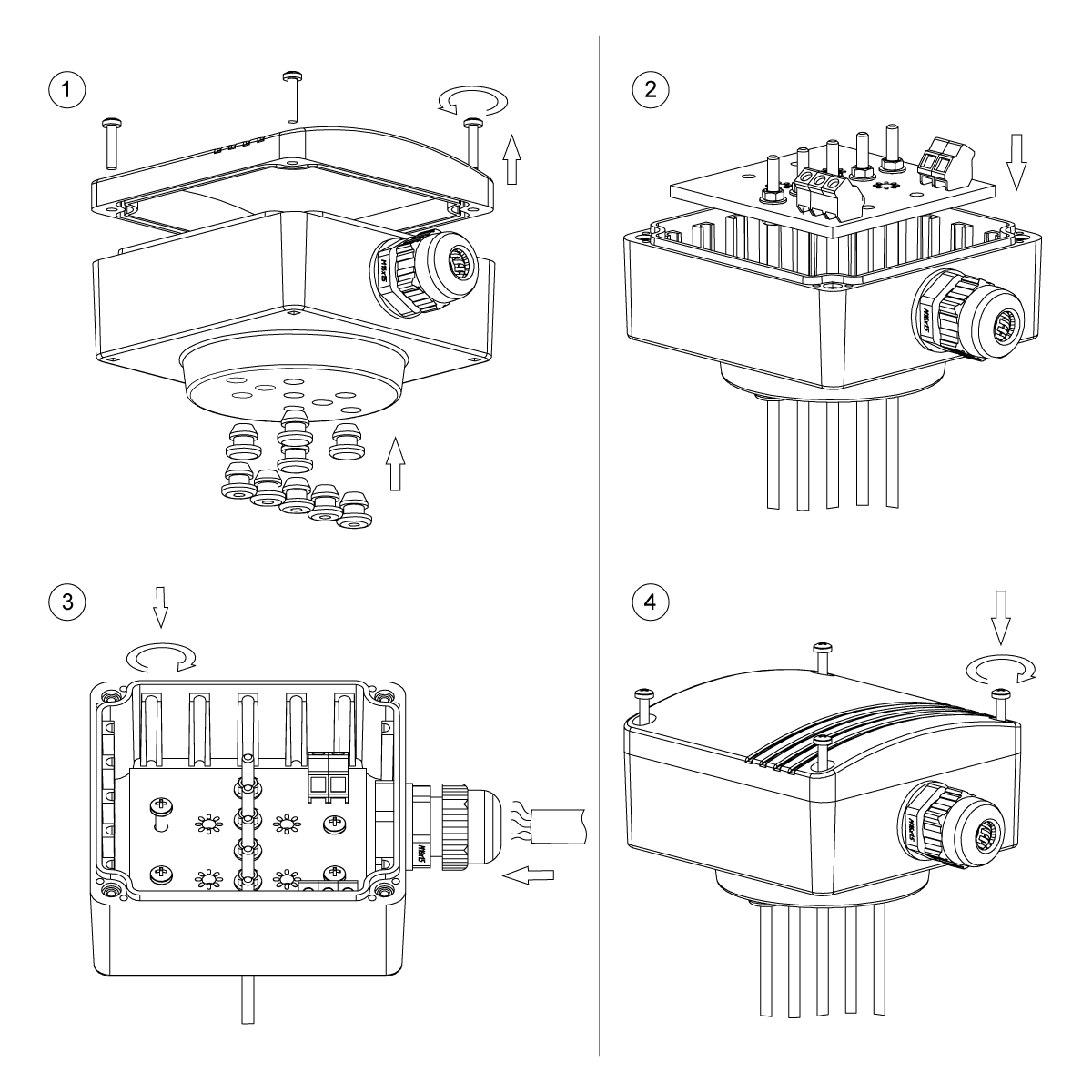

Установка стержней ДУ в изделие
- Выкрутить крепежные винты и снять крышку изделия. Извлечь zip-пакет с силиконовыми заглушками и втулками, плату с крепежными элементами. В места установки стержней ДУ установить соответствующее количество (от трех до пяти) силиконовых втулок белого цвета, в свободные отверстия установить силиконовые заглушки черного цвета.
У стержней кондуктометрического датчика уровня ДУ демонтировать гайки и шайбы, резьбовой частью стержни продеть через силиконовые заглушки. Установить на стержни гайки и закрутить до упора, надеть шайбы. Установить плату до упора шайбы каждого из стержней в нижнюю часть платы. Надеть на стержни шайбы, затянуть второй гайкой с моментом от 1,5 до 2 Н·м.- Закрепить плату на дне коробки с саморезами из комплекта поставки. Продеть сигнальный кабель через кабельный ввод и закрепить провода в винтовых разъёмах ХР1 и ХР2.
- Установить крышку изделия и зафиксировать крепежными винтами.

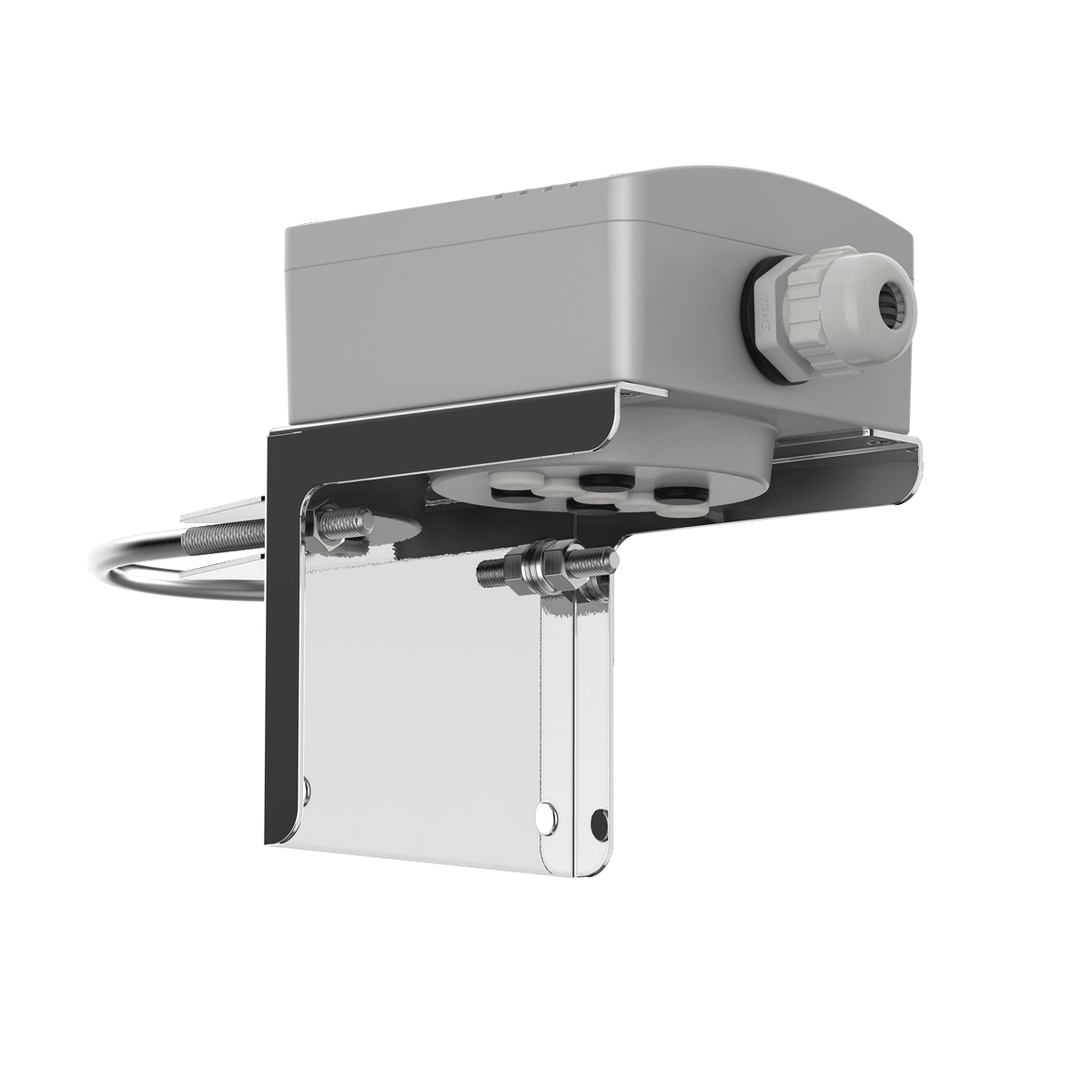

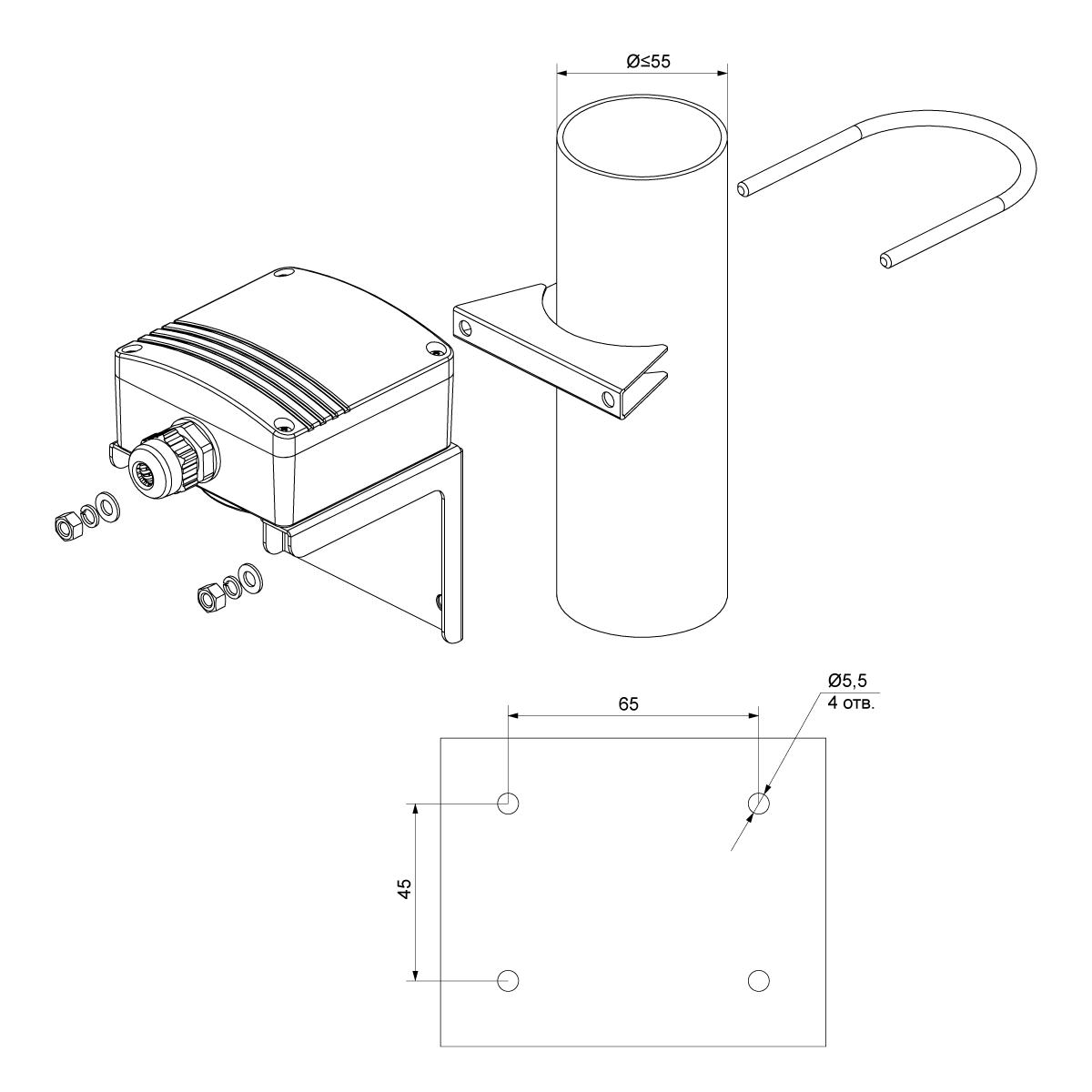

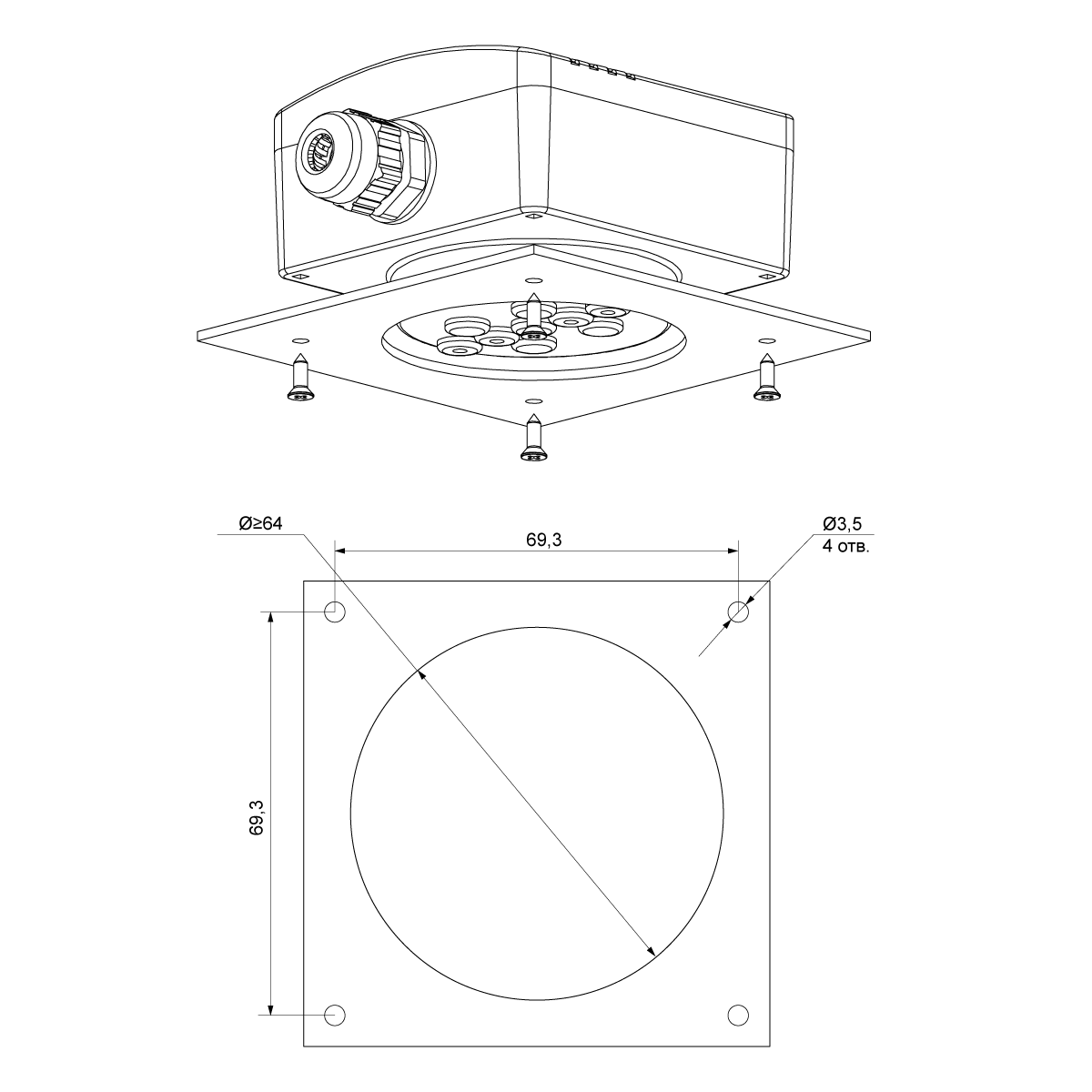

Примеры монтажа
Документация
| Документация | |||
| Руководство по эксплуатации КК-05 | 2.34 MB | ||
Цены (обновлено — 16.05.2026 в 14:03 по московскому времени)
| цены указаны с НДС | ||
| КК-05
Коробка клеммная для подключения от 1 до 5 стержней датчиков ДУ
|
3 904,00 ₽ | |
*Информация не является публичной офертой
