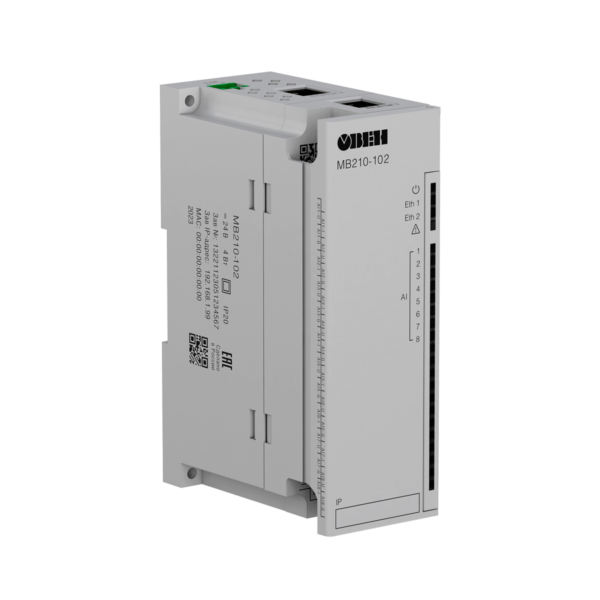

Мх210 модули ввода/вывода с интерфейсом Ethernet

МВ210-102 модули аналогового ввода с быстрыми входами (AI)

19 980.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: moduli_analogovogo_vvoda_s_bistrimi_vhodami_ethernet_mv210 Категории: Мх210 модули ввода/вывода с интерфейсом Ethernet, Программируемые устройства, Модули ввода/вывода

Описание

Описание

Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.

Используются для расширения сигналов контроллера ОВЕН ПЛК210.

Коммуникационные возможности
Интерфейс обмена	Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования	USB 2.0 (MicroUSB), Ethernet (RJ-45)
Поддерживаемые протоколы	Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP

Особенности

Быстрые унифицированные аналоговые входы для измерения сигналов тока и напряжения
Индивидуальная конфигурация для каждого входа
Сдвоенный 2-портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Полный состав линейки Мх210

Технические характеристики

Модификация	МВ210-102
Входы
Количество входов	8 FAI
Разрядность АЦП	16 бит
Типы поддерживаемых сигналов	0…5 мА 0…20 мА 4…20 мА 0…1 В 0…10 В
Характеристики аналоговых входов (FAI)
Гальваническая развязка входов	–
Предел основной приведенной погрешности *
– 0…1 В (фильтр 1)	± 0,5 %
– 0…1 В (фильтры 2-5)	± 0,25 %
– 0…10 В (фильтры 1-5)	± 0,25 %
– 0…5 мА (фильтры 1-5)	± 0,5 %
– 0…20 мА (фильтры 1-5)	± 0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех	0,2 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С
– 0…10 В	не более 0,03 %
– 0…1 В, 0…20 мА, 4…20 мА	не более 0,075 %
Время опроса одного входа	12 мс
Входное сопротивление канала измерения
– 0…1 В, 0…10 В	не менее 10 Мом
– 0…5 мА	не более 200 Ом
– 0…20 мА, 4…20 мА	не более 100 Ом
Питание
Напряжение питания	=10…48 (номинальное =24) В
Потребляемая мощность	не более 4 Вт при питании =24 В
Защита от переполюсовки	есть
Общие параметры
Габаритные размеры	(42×124×83) ±1 мм
Степень защитыкорпуса	IP20
Монтаж	на DIN-рейку / на стену
Средний срок службы	12 лет
Масса	не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха	-40…+55 °С
Относительная влажность воздуха (при +35 °С без конденсации влаги)	от 10 до 95 %
Flash-память (архив)
Максимальный размер файла архива	2 кб
Максимальное количество файлов архива	1000
Минимальный период записи	10 сек
Часы реального времени
Погрешность хода
– при температуре +25 °С	не более 3 секунды в сутки
– при температуре -40 °С	не более 10 секунд в сутки
Тип питания	батарея CR2032
Время работы часов реального времени на одной батарее	6 лет
Комплектность
Прибор	1 шт.
Паспорт и Гарантийный талон	1 экз.
Краткое руководство по эксплуатации	1 экз.
Кабель патч-корд UTP 5e 150 мм	1 шт.
Клемма питания 2EGTK-5-02P-14	1 шт.
Заглушка разъема Ethernet	1 шт.
* не является средством измерения

Схемы подключения

Назначение контактов клеммника

Схема подключения датчиков с унифицированными выходными сигналами постоянного напряжения 0…1 В и 0…10 В по трехпроводной схеме

Схема подключения датчиков с унифицированным выходным сигналом силы тока постоянного напряжения 0…5 мА, 0…20 мА и 4…20 мА по двухпроводной схеме

Схема подключения датчиков с унифицированным выходным сигналом силы тока постоянного напряжения 0…5 мА, 0…20 мА и 4…20 мА по трехпроводной схеме

Чертежи, схемы, модели

Условные графические обозначения (УГО)

УГО ЕСКД	dwg 62.3 kB pdf 19.88 kB
УГО СПДС	dwg 75.73 kB pdf 17.49 kB

Габаритные чертежи

3D Модель МВ210-102	stp 44.05 MB pdf 1.81 MB
2D Модель МВ210-102	dwg 1.06 MB pdf 148.01 kB

EPLAN

EPLAN МУ210-102

edz

35.75 MB

Документация и ПО

Документация
Руководство по эксплуатации МВ210-102		pdf	8.17 MB
Сертификаты
Декларация о соответствии на МВ210-102		pdf	0.81 MB
ПО
Встроенное ПО микроконтроллера для Мх210	vg1.2.0 и vg1.2.1 (выпущенные после 04.02.2022)	zip	13.77 MB
Встроенное ПО микроконтроллера для Мх210	v1.1.5 (выпущенные до 04.02.2022)	zip	13.29 MB
MIB-файлы Мх210 (SNMP)		zip	115.69 kB
Owen Configurator	v1.26.132.0	zip	92.6 MB
Дополнительные материалы
Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН		pdf	8.14 MB
Программируемые логические контроллеры. ЭКОСИСТЕМА ОВЕН		pdf	2.69 MB

Выбрать и заказать

Цены (обновлено – 14.05.2024 в 10:42 по московскому времени)

Стандартные позиции (цены указаны с НДС)
МВ210-102 8хFAI	19 980,00 ₽	заказать
