Обновление товара: 29 июля, 2025 в 11:03
  • Сертификат средств измерений Россия

МСД-200 опрос и архивирование параметров по сети RS-485

11 400.00

Бесплатная доставка для заказов свыше 50 000 руб.

  • Флажок Быстрая доставка
  • Флажок Безопасные платежи
ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ
  • Stripe
  • Карта VISA
  • MasterCard
  • American Express
  • Discover Card
  • PayPal

Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

Разработка нового архиватора



Назначение модуля сбора данных ОВЕН МСД-200

Модуль сбора данных ОВЕН МСД-200 применяется для опросапрослушивания приборов, модулей ввода, контроллеров имеющих возможность передавать данные в сеть RS-485. Производит архивирование данных полученных с 64 точек измерения на карту памяти SD.

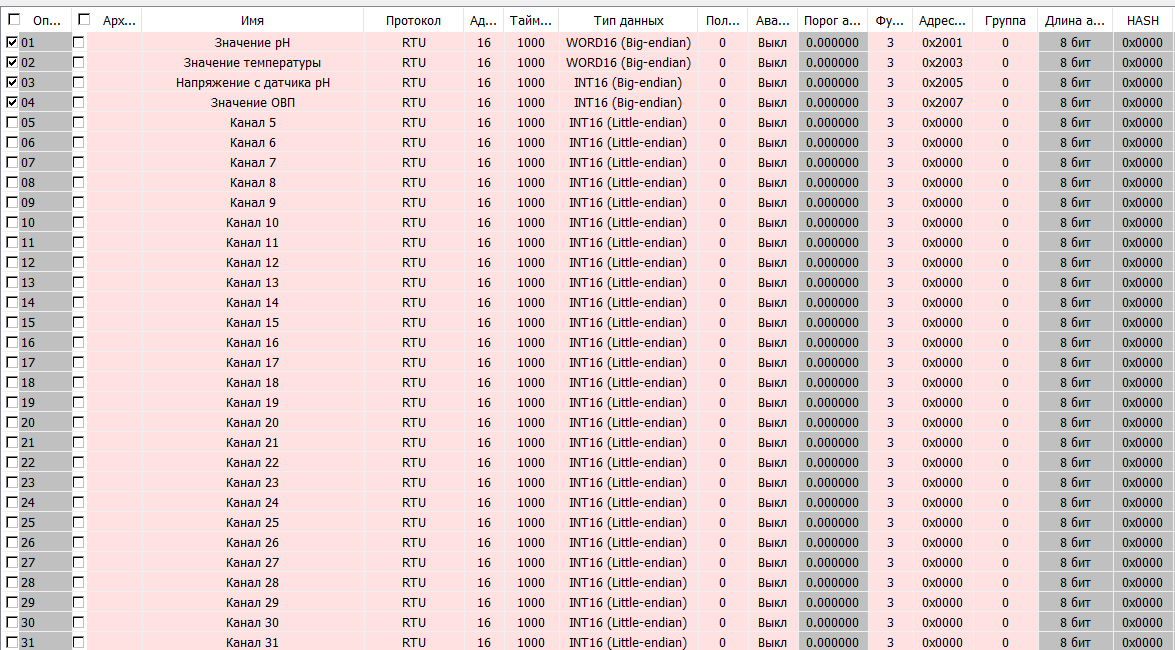

Каждая из 64-х точек может опрашиваться по одному из протоколов передачи данных: ОВЕН, Modbus RTU, Modbus ASCII.

Применяется для архивации данных теплосчетчиков, данных о ходе различного рода технологических процессов в пищевой, химической, газовой, упаковочной отраслях, при производстве строительных материалов, деревообработке, в различных сферах ЖКХ и многих других областях промышленной автоматизации.

Модуль имеет два интерфейса связи RS-485 (RS1-ЭВМ и RS2-Приборы) и один интерфейс связи USB-Device.

Основные функции и отличия нового МСД-200

  • Сбор данных от приборов, имеющих интерфейс RS-485;
  • Архивирование данных с 64 точек измерения;
  • Формирование архива на карте памяти SD;
  • Поддержка карт памяти объемом до 32 Гб;
  • Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
  • Возможность конфигурирования  и считывания данных из МСД-200 без применения преобразователей интерфейса, через USB порт;
  • Реализация цифровой подписи.
  • Возможность автоматического склеивания архивов за несколько суток;
  • Экспресс анализ архивов (вывод экстремумов);
  •  Перезапись содержимого карты памяти при заполнении;
  •  4 аналоговых входа;
  •  Возможность передачи архива по GSM каналу.

Программа для построения графиков МСД-200

Программа для построения графиков МСД-200

Чтобы задать вопрос по интересующему вас товару, воспользуйтесь кнопкой ниже.
Мы доступны по бесплатному номеру телефона 8 800 700-74-11 и Email support@owen-russia.ru
Оставить заявку

Технические характеристики

Параметр

Значение

Диапазон напряжения питания постоянного тока, В

от 20 до 33 (номинальное значение 24 В)

Потребляемая мощность, Вт, не более

5

Электрическая прочность изоляции, В

500

Максимальное число опрашиваемых каналов

64

Тип поддерживаемых карт памяти

MMC, SD, SDHC

Объем карты памяти, Гб, не более

32

Файловая система карты памяти

FAT

Тип файлов архива

*.CSV

Масса, кг, не более

0,5

Средний срок службы, лет

10

Температура окружающего воздуха, °C

-10…55

Габаритные размеры, мм

(22,5×106×120) ±1

Схема подключения

Схема подключения модуля сбора даныых ОВЕН МСД-200Внимание! Подключение напряжения питания к модулю рекомендуется осуществлять через индивидуальный выключатель.

Обновление ПО

Информация по добавлению новых функций модуля сбора данных МСД-200

Общая информация:

Обновление прошивки прибора МСД-200 производится при помощи любого персонального компьютера через порт USB.

Порядок обновления прошивки:

  1. Убедитесь в наличии установленного драйвера USB порта МСД-200.
    Для этого подключите МСД-200 к USB-порту ПК при помощи стандартного USB-кабеля типа А-В. В диспетчере устройств должен появится виртуальный СОМ-порт с присвоенным ему номером (если вы уже подключали прибор к этому ПК и работали с программой конфигуратор, то драйвер уже установлен в системе).
  2. Запустите программу прошивки, нажмите кнопку «далее», в появившемся окне повторно «далее».
  3. Установите пераметры связи с прибором МСД-200. Если вы не знаете сетевые настройки прибора МСД-200, то переключите микропереключатель в положение «ЗУ» на лицевой панели прибора. При этом будет выставлена скорость «9600», базовый адрес «16». Укажите номер СОМ-порта, присвоенный системой прибору МСД-200 (см. диспетчер устройств).
  4. Нажмите «далее». Программа должна установить связь с прибором МСД-200. В появившемся окне будет высвечена текущая и вновь устанавливаемая версии прошивок.
  5. Нажмите «далее» и дождитесь окончания процесса смены прошивки прибора (дождитесь появления сообщения о завершении операции).
  6. После завершения перепрошивки отключите питание от прибора, подождите 3-5 мин. (встроенный элемент питания «ионистор» разрядится).
  7. Включите прибор и установите связь с программой «Конфигуратор». В верхней части окна программы будет указана текущая версия прошивки прибора.

Описание изменений

Скачать обновленную версию прошивки

Скачать обновленную версию конфигуратора

Текущая прошивка

1. Общий параметр настройки порта RS2 режима Slave «Задержка ответа», теперь используется в режиме Master для установки задержки между приемом
ответа на запрос и следующим запросом. Влияет на протоколы MODDUS RTU, MODBUS ASCII и Овен.

2. Исправлена ошибка записи в архив при перегрузке/обрыве втроенных измерителей тока. Обрыв: Е 0х04, перегрузка: Е 0х03.

Скачать Скачать

Архив прошивок

  1. Добавлен параметр, позволяющий менять название колонки «Время».
  2. Добавлена возможность задания периода синхронизации файлов менее 1 часа.
  3. Переименованы названия типов данных в конфигураторе.
  4. Добавлена цифровая подпись драйвера.
  5. Обновлен инсталлятор, изменены иконки конфигуратора.

Скачать

Скачать

  1. Исправлена ошибка при использовании функции «Архивирование по расписанию».
  2. Для конфигуратора. Актуализирована версия ПО.

Скачать

Скачать

  1. Исправлена ошибка работы алгоритма записи чисел при использовании порога архивирования для чисел типа int.
  2. Для конфигуратора. В таймаутах обмена учтены задержки длительных операций встроенного ПО.

Скачать

Скачать

  1. Исправлена ошибка времени архивирования. Период записи данных в архив соответствует периоду архивации, заданному в конфигураторе.
  2. Добавлен новый режим Slave_ext для работы с ПЛК через конфигурацию. Данные набираются за период архивации и пишутся в одну строку.
  3. Исправлен режим Slave. Данные теперь пишутся в архив 1 раз, а не 3.
  4. Поправлена работа с SD-картами. Теперь МСД работает с любым типом SD-карт.
  5. Разделитель десятичных разрядов приведен к единому типу. Для всех типов данных в качестве разделителя целой и дробной части использована запятая.
  6. Устранение ошибки ПО, приводящей к самопроизвольной установке галочки «Запрет регистрации ошибок», при автоматическом переключении из режима Spy в режим Master; сбросу галочки «Автоматическое переключение Master/Spy»
  7. В инсталлятор конфигуратора добавлена установка драйвера МСД-200. Для WinXP,7,8.0,8.1 x64/x86.

Скачать

Скачать

  1. Архивирование по часам (архивирование работает не полные сутки, а в указанные пользователем промежутки времени )
  2. Функция синхронизации содержимого карты памяти с указанной пользователем папкой на ПК.
  3. Функция управления конфигуратором из командной строки windows.
  4. Функция «запрет» регистрации в архиве указанного количества ошибок.
  5. Сохранение результатов операций экспресс-анализа в файл.

Скачать

Скачать



Чертежи, схемы, модели

УГО_ЕСКД
dwg
35.29 kB
pdf
28.74 kB
УГО_СПДС
dwg
35.04 kB
pdf
26.92 kB
МСД-200+2ТРМ1
dwg
55.84 kB
pdf
66.13 kB
МСД-200+ТРМ202+МВ110-8А
dwg
67.39 kB
pdf
81.07 kB
МСД-200+ПД100
dwg
57.4 kB
pdf
63.71 kB
МСД-200+ДТС125Л
dwg
55.31 kB
pdf
60.82 kB
МСД-200+ПВТ100
dwg
55.59 kB
pdf
64.14 kB
3D Модель МСД-200
step
2.94 MB
pdf
282.24 kB
2D Модель МСД-200
dwg
164.71 kB
pdf
54.51 kB
