Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

СКАЧАТЬ ПРОБНУЮ ВЕРСИЮ

Modbus Universal MasterOPC Server предназначен для организации связи по стандарту OPC-устройств, поддерживающих наиболее распространенный в промышленности протокол Modbus ASCII/RTU/TCP, список параметров в которых жестко не определен – таких как ОВЕН ПЛК, СПК, МКОН и т.д.

Поддерживаются следующие стандарты передачи данных:

  • Modbus RTU (включая SLAVE).
  • Modbus ASCII.
  • Modbus TCP/IP (включая SLAVE).
  • Modbus over TCP (поддержка Ethernet-COM конвертеров).
  • OPC DA 2.05 – передача текущих данных.
  • OPC HDA 1.2 – передача архивных данных*.
  • OPC UA – передача архивных и текущих данных*.

* Для организации хранилища архивных данных Modbus Universal MasterOPC Server имеет встроенный SQL Server.

ОРС-сервер выпускается в трех редакциях:

  • S – до 2 500 тегов.
  • M – до 20 000 тегов.
  • H – до 200 000 тегов.

Версии M и H точек имеют дополнительные функции:

  • Резервирование каналов связи – повышение надежности опроса устройств.
  • Поддержка протокола MQTT – интеграция с IoT-устройствами и облачными сервисами.
  • Поддержка ODBC – интеграция с различными СУБД.
  • Встроенный IEC 60870-5-104 Server – возможность опроса устройств по протоколу IEC 60870-5-104.

Документация и поддержка

Основные возможности Modbus Universal MasterOPC Server

  • Обмен данными с устройствами по протоколу Modbus RTU/ASCII по выделенной линии через последовательный интерфейс (RS-232 или RS-485).
  • Обмен данными с устройствами по протоколу Modbus TCP через TCP/IP.
  • Обмен данными с устройствами в режиме «Modbus over TCP» через преобразователи интерфейсов Ethernet – RS-232/422/485.
  • Режим TCP-сервера – возможность связи со шлюзами GPRS/3G без назначения статических IP-адресов.
  • Обмен данными с устройствами по протоколу Modbus RTU/ASCII/TCP в режиме Slave.
  • Обмен данными с устройствами через GSM-модем и отправка SMS-сообщений.
  • Встроенный скриптовый редактор, существенно расширяющий функциональность продукта.

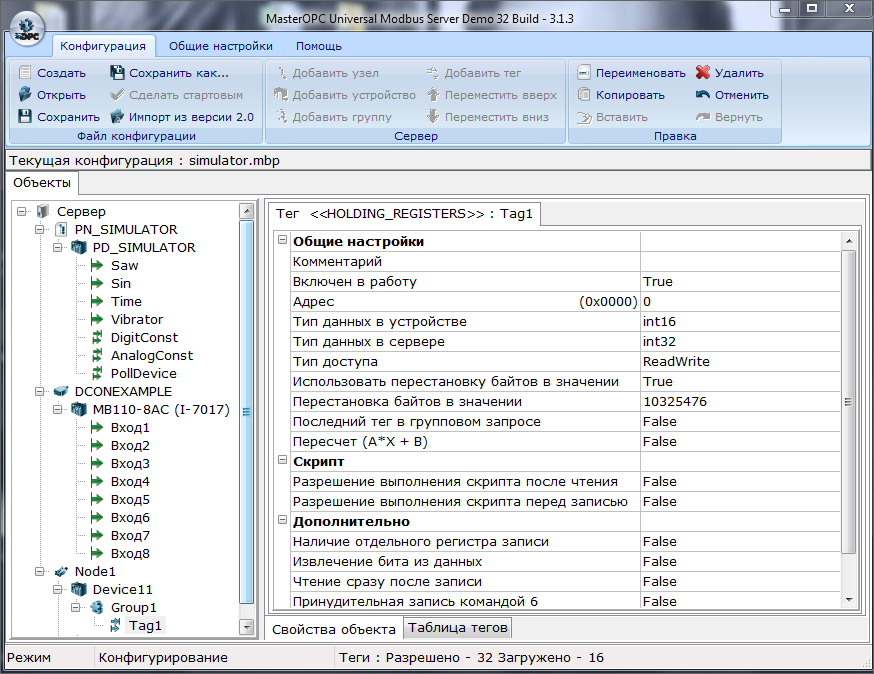

Отличительные возможности Modbus Universal MasterOPC Server

  • Шаблоны устройств
  • Масштабирование значений (приведение к требуемому диапазону).

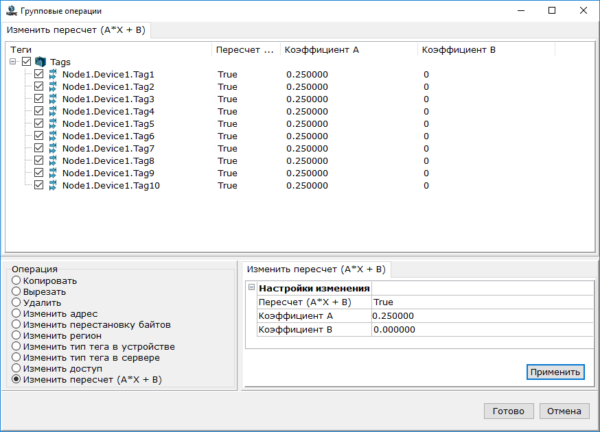

  • Поддержка групповых операций с тегами.
  • Мастер импорта тегов из csv файлов.
  • Возможность произвольной перестановки байтов (максимальная длина слова 8 байтов).
  • Извлечение отдельных битов в значениях тегов.
  • Автоматическое преобразование типов.
  • Поддерживаемые типы данных bool, int16, uint16, int32, uint32, float, double, string.
  • Ведение подробного лога диагностических сообщений.
  • Отслеживание качества связи.
  • Поддержка резервирования каналов связи (в редакции H).
  • Поддержка 20 функции Modbus (функция 0x14 – Read File Record).
  • Генерация любого Modbus запроса.
  • Гибкое управление групповыми запросами.
  • Поддержка внеочередного чтения после записи значения при управлении.
  • Трассировка обмена с устройствами.
  • Архивирование тегов с передачей архивов по OPC HDA.
  • Поддержка ODBC-клиента (в редакциях M и H): возможность обмена данными со сторонними приложениями, не поддерживающими технологию OPC, – MES, ERP и BI-системами, различными системами учета и контроля, облачными сервисами и т.д.

Функциональные возможности

Free

S

M

H

Modbus RTU, ASCII, TCP

+

+

+

+

Встроенный сценарный язык

+

+

+

+

Работа по каналам GSM или иной модемной связи

+

+

+

+

ODBC-клиент





+

+

IEC-60870-5-104 Server







+

MQTT Server







+

Резервирование каналов связи







+

Разрядность, бит

х32

х32/64

х32/64

х32/64

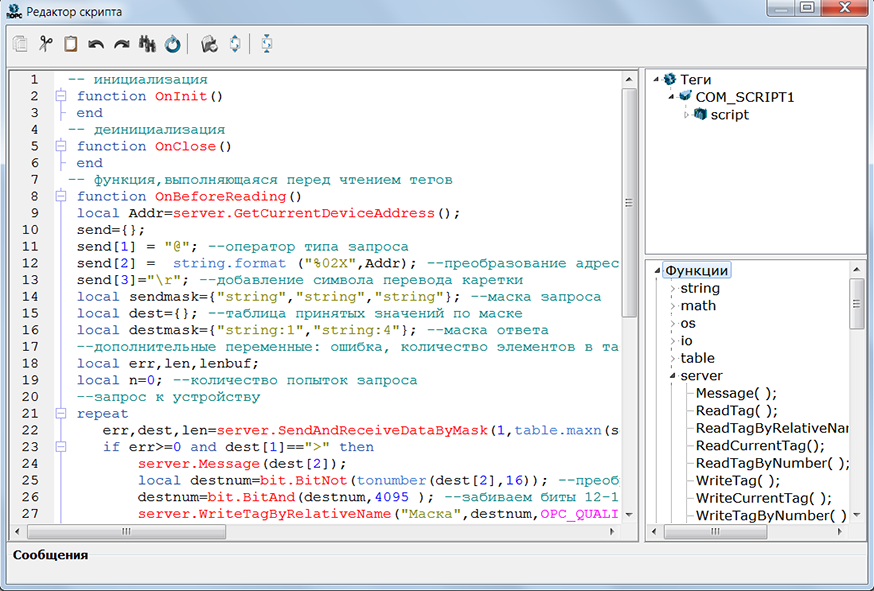

Встроенный редактор скриптов

Встроенный редактор скриптов предоставляет возможность дополнительной обработки данных, получаемых и передаваемых на внешние устройства. С помощью редактора скриптов можно:

  • Разработать драйвер по описанию на основе Modbus или любых других стандартов.
  • Разработать различные симуляторы сигналов.
  • Производить расчет параметров косвенным способом.
  • Производить различные операции с качественными параметрами тегов.

Скрипты могут применяться на любом уровне дерева OPC – узлы связи, устройства, теги и т.д. Возможности редактора скриптов:

  • Подсветка ключевых слов, доступ к тегам и библиотекам.
  • Развертка и сворачивание строк кода.
  • Возможность разработки OPC DA/HDA-серверов для любых протоколов связи по описанию.
  • Возможность операций со значениями переменных после чтения или перед записью.
  • Поддержка различных операций с метками качества в соответствии со стандартом OPC.
  • Встроенные функции для работы с портами.
  • Встроенные функции для работы с файлами, массивами, строками.
  • Встроенные функции для работы с СУБД SQlite.
  • Возможность разработки генератора значений переменных.

ODBC-клиент

В редакциях Modbus Universal MasterOPC Server на 20 000 и 200 000 тегов реализован функционал ODBC-клиента. Это позволяет напрямую взаимодействовать с большинством современных баз данных. Для реализации обмена используется технология Open DataBase Connectivity (ODBC).
Благодаря ODBC-клиенту MasterOPC может легко обмениваться данными со сторонними приложениями, не поддерживающими технологию OPC, – MES, ERP и BI-системами, различными системами учета и контроля, облачными сервисами и т.д., что дает возможность интеграции разнородных программных продуктов в общую информационную сеть, создавая таким образом единое информационное пространство.

Возможности ODBC-клиента:

  • Поддержка SQL-запросов для чтения и записи из ODBC-совместимых баз данных.
  • Встроенные в редактор скриптов функции для работы с ODBC – функции запросов, управление подключениями и транзакциями.
  • Возможность считывания архивов по OPC HDA и сохранение их в сторонних базах данных с помощью специального метода «ReadHDAFromTag».
  • Подробные примеры использования ODBC в справочной системе.
  • Высокая производительность.

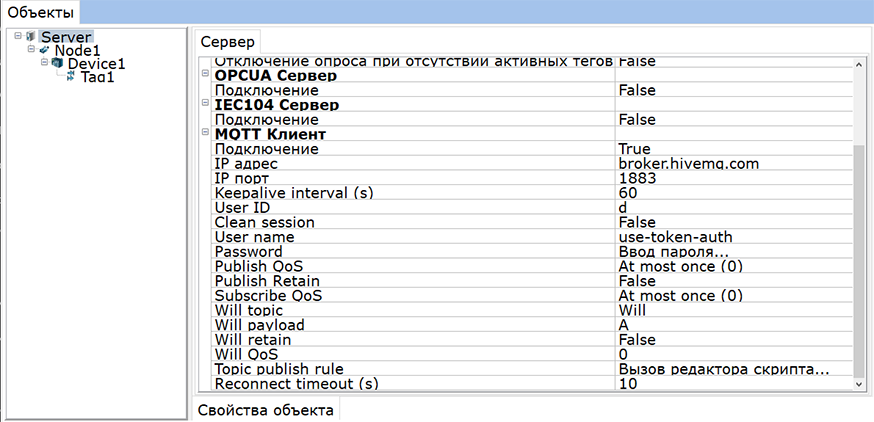

Поддержка протокола MQTT

В Modbus Universal MasterOPC Server реализована поддержка протокола MQTT, предназначенного для обмена данными между IoT-устройствами и интеграции с облачными сервисами (Microsoft Azure, Amazon Web Services и др.). Встроенный MQTT-клиент позволяет отправлять и получать данные по протоколу MQTT, а также реализовать программный конвертер MQTT-OPC и наоборот.

Возможности:

  • Передача значений любых тегов с метками времени и качества.
  • Получение значений от устройств MQTT и запись их в теги OPC.
  • Гибкие настройки MQTT-сообщений с подтверждением получения.
  • Гибкие настройки формата MQTT-сообщений.
  • Отслеживание состояния подключения к брокеру MQTT с автоматическим переподключением в случае сбоя связи.

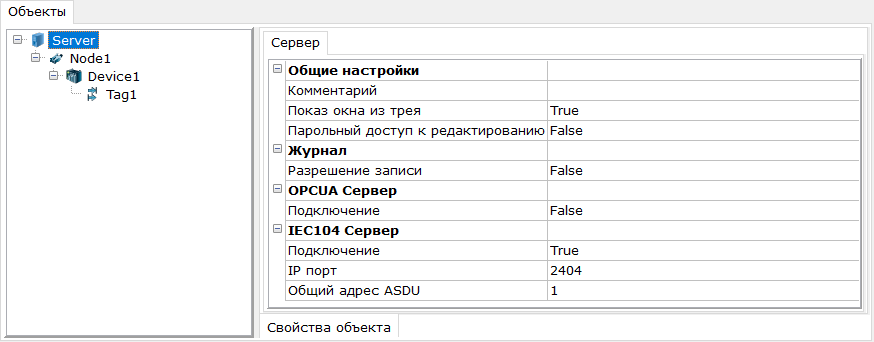

IEC 60870-5-104 Server

Modbus Universal MasterOPC Server поддерживает режим сервера для протокола IEC 60870-5-104. Протокол IEC 60870-5-104 активно применяется в энергетической и нефтегазовой отраслях. Режим сервера позволяет осуществить обмен данными с любых тегов OPC по протоколу IEC 60870-5-104, т.е. создать программный конвертер Modbus – IEC 60870-5-104.

Возможности:

  • Установка порта подключения и адреса ASDU.
  • Возможность конфигурации тегов (адрес, метод передачи значений, установка «только для чтения» и др.).

Инструкции и примеры

Готовые конфигурации к устройствам и контроллерам, инструкции по подключению различных устройств.

Название

Описание

Размер

Скачать

Подключение различных устройств к OPC-серверу

Инструкция по подключению контроллеров ОВЕН серии ПЛК1xx

Инструкция по подключению контроллеров ОВЕН версии ПЛК1хх, к OPC-серверу по протокол Modbus RTU и Modbus TCP. В инструкции описана настройка проекта в  Codesys, правила адресации и создание конфигурации OPC-сервера (файлы проекта и конфигуарции прилагаются).

 2 Мб

 Скачать

Файлы

Конфигурация для чтения архивов контроллеров ОВЕН

Инструкция по настройке чтения архивов из контроллеров ОВЕН, по 20 функции Modbus, а также дополнительные файлы (проект в CODESYS, конфигурация OPC-сервера, проект MasterSCADA).

1 Мб

Скачать

Файлы

Название

Описание

Продолжительность

Размер

Скачать

Online

Видеопримеры – общие возможности

Общие принципы создания конфигурации

Описываются основные функциональные возможности и общие принципы создания конфигураций.

16 мин

12 Мб

Скачать

Online

Работа с протоколом Modbus TCP

Описывается создание конфигурации для опроса устройства работающего с протоколом Modbus TCP

10 мин

2 Мб

Скачать

Online

Видеопримеры. Дополнительные возможности

Масштабирование

Описывается настройка тега для преобразования получаемого от прибора значения в реальное, на примере устройства

5 мин

3 Мб

Скачать

Online

Отдельный регистр для записи

Описывается настройка тега для работы с раздельными Modbus регистрами (отдельный регистр для чтения и отдельный для записи), на примере устройства

2 мин

2 Мб

Скачать

Online

Извлечение бита из данных

Описывается настройка тега для получения отдельного бита из Modbus регистра, на примере ОВЕН МДВВ

2 мин

2 Мб

Скачать

Online

Чтение сразу после записи

Описывается настройка тега предназначенная для выполнения внеочередного опроса регистра после выполнения записи

3 мин

2 Мб

Скачать

Online

Запись командой 0x06

Описывается настройка тега предназначенная для записи значений в устройство с использованием функции 0x06 (Write Single Coil), на примере ОВЕН ТРМ251.

2 мин

1 Мб

Скачать

Online

Импортирование тегов

Описывается процесс импортирования тегов с помощью мастера импорта из CSV файлов.

8 мин

11 Мб

Скачать

Online

Групповые операции

Описывается работа с групповыми операции над тегами – изменение региона, адресов, чередования, типа данных и т.д.

10 мин

11 Мб

Скачать

Online

Видеопримеры. Скрипты

Работа с признаком качества

Описывается создание скрипта, определяющего признак качества тега в зависимости от значения другого тега (тега статуса измерения), на примере устройства ОВЕН МВА8

9 мин

6 Мб

Скачать

Online

Создание и вызов функций

Описывается создание собственных функций и вызов ее из кода скрипта тега

5 мин

3 Мб

Скачать

Online

Текстовая документация

Конфигурации OPC-сервера

В архиве находятся описанные в документации примеры конфигураций

100 Кб

Скачать

Лицензирование и защита

Modbus Universal MasterOPC Server лицензируется по количеству опрашиваемых тегов (точек) и версии операционной системы:

  • Модификации до 32 точки – это бесплатный Modbus OPC-сервер.
  • Модификации до 1 000, 20 000, 200 000 точек для Windows и Linux – доступны для заказа.

При заказе Modbus Universal MasterOPC Server обязательно нужно выбрать ключ защиты:

  • Аппаратная защита представляет собой USB-ключ, устанавливаемый на ПК или сервер, на котором будет работать OPC-сервер. В случае необходимости можно перенести OPC-сервер на другую машину, установив в нее USB-ключ и проинсталлировав дистрибутив. К одному ключу можно привязать несколько лицензий программных продуктов ООО «МПС Софт». Лицензии на аппаратном ключе можно расширять и обновлять.
    Аппаратный ключ не поддерживает работу на виртуальных машинах и при использовании средств виртуализации!
  • Сетевая защита представляет собой USB-ключ, который позволяет обращаться с ПК, в том числе с виртуальных машин, к серверу с данным ключом. К одному ключу можно привязать несколько лицензий программных продуктов ООО «МПС Софт». Лицензии на аппаратном ключе можно расширять и обновлять.
    При использовании средств виртуализации использование сетевого ключа обязательно!
  • Программная защита позволяет привязать копию OPC-сервера к основным компонентам ПК. Перенос лицензии на другой ПК в этом случае невозможен. Активировать лицензию можно как онлайн, так и офлайн. К программной лицензии можно привязать несколько лицензий программных продуктов ООО «МПС Софт». Программные лицензии можно расширять и обновлять. Однако, нужно учитывать, что при изменении конфигурации ПК необходимо заранее обратиться в ООО «МПС Софт» во избежание деактивации лицензии.
    Программный ключ не поддерживает работу на виртуальных машинах и при использовании средств виртуализации!
  • Привязка OPC-сервера к ключу защиты MasterSCADA. Если OPC-сервер будет расположен на том же компьютере, что и MasterSCADA – привязка производится к аппаратному ключу. Если MasterSCADA и OPC-сервер будут расположены на разных компьютерах в локальной сети – привязка производится к сетевому ключу MasterSCADA.

Инструкция по скачиванию, инсталляции и обновлению программного обеспечения разработки ООО «МПС Софт» на ключах Guardant.

Примечание. Обновление Modbus Universal MasterOPC Server производится бесплатно в период действия технической поддержки (основной – 1 год с момента приобретения, либо дополнительной – 1 год с момента приобретения купона на продление техподдержки).

Поддерживаемые операционные системы

  • Windows XP (поддержка возможна только с использованием специального патча, см. в статье)
  • Windows 7
  • Windows Server 2008R2
  • Window 8, Windows 8.1
  • Windows Server 2012
  • Windows 10

Цены (обновлено – 20.04.2024 в 10:59 по московскому времени)

Цены указаны без НДС

При заказе необходимо указать тип ключа!

OPC server для Windows

MPS-OPC-MODBUS-S 9 900,00
заказать
MPS-OPC-MODBUS-M 14 000,00
заказать
MPS-OPC-MODBUS-H 37 000,00
заказать

OPC server для Linux

MPS-OPC-MODBUS-S-L

Версия для Linux
15 000,00
заказать
MPS-OPC-MODBUS-M-L

Версия для Linux
21 000,00
заказать
MPS-OPC-MODBUS-H-L

Версия для Linux
56 000,00
заказать
