Описание

Описание

Датчик влажности и температуры ОВЕН ПВТ20 предназначен для непрерывного измерения и преобразования значений относительной влажности и температуры неагрессивных газовых сред в унифицированные аналоговые сигналы 4…20 мА или 0…10 В или в цифровой сигнал протокола Modbus RTU по интерфейсу RS-485.

Применяется для контроля микроклимата в рабочих зонах, складах, хранилищах, различных климатических камерах, медицинских и лабораторных помещениях, и т.д.

Получение сертификата средств измерения на прибор в процессе.

Преимущества

3 типа выходного сигнала
Аналоговые 4…20 мА и 0…10 В и цифровой Modbus RTU (RS-485) для гибкой интеграции в системы автоматизации.

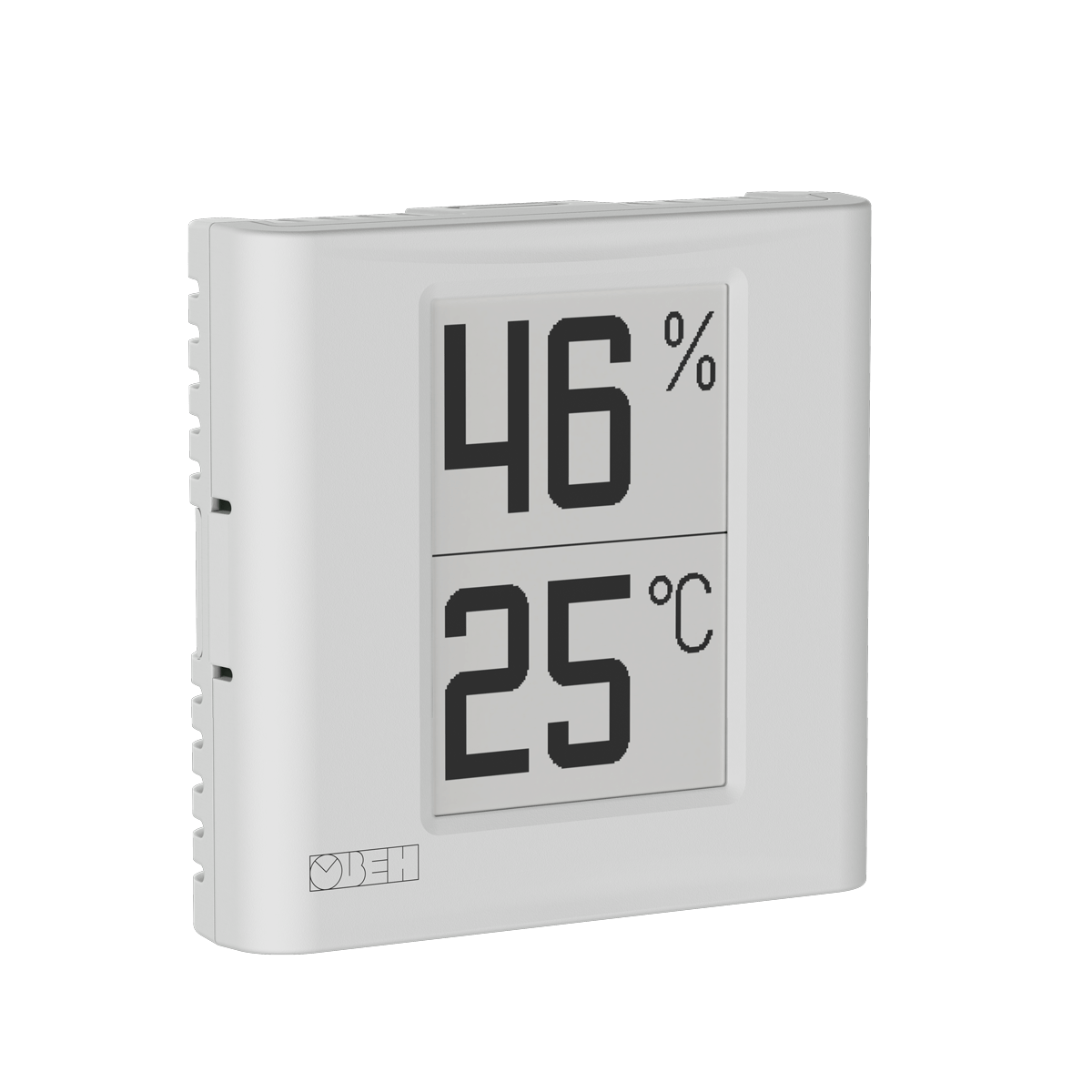

Наличие E-ink дисплея
Большой, контрастный и долговечный. Отличная читаемость при любом освещения с широким углом обзора (~ 180 ⁰). Не выгорает и устойчив к длительному отображению статической информации

Изолированный сенсор
Сенсор размещён на отдельном зонде, находящийся в специальном отсеке датчика. Это исключает его перегрев от платы и избавляет от необходимости в программных корректировках, которые могут вносить дополнительные ошибки.

Удобство монтажа и эксплуатации

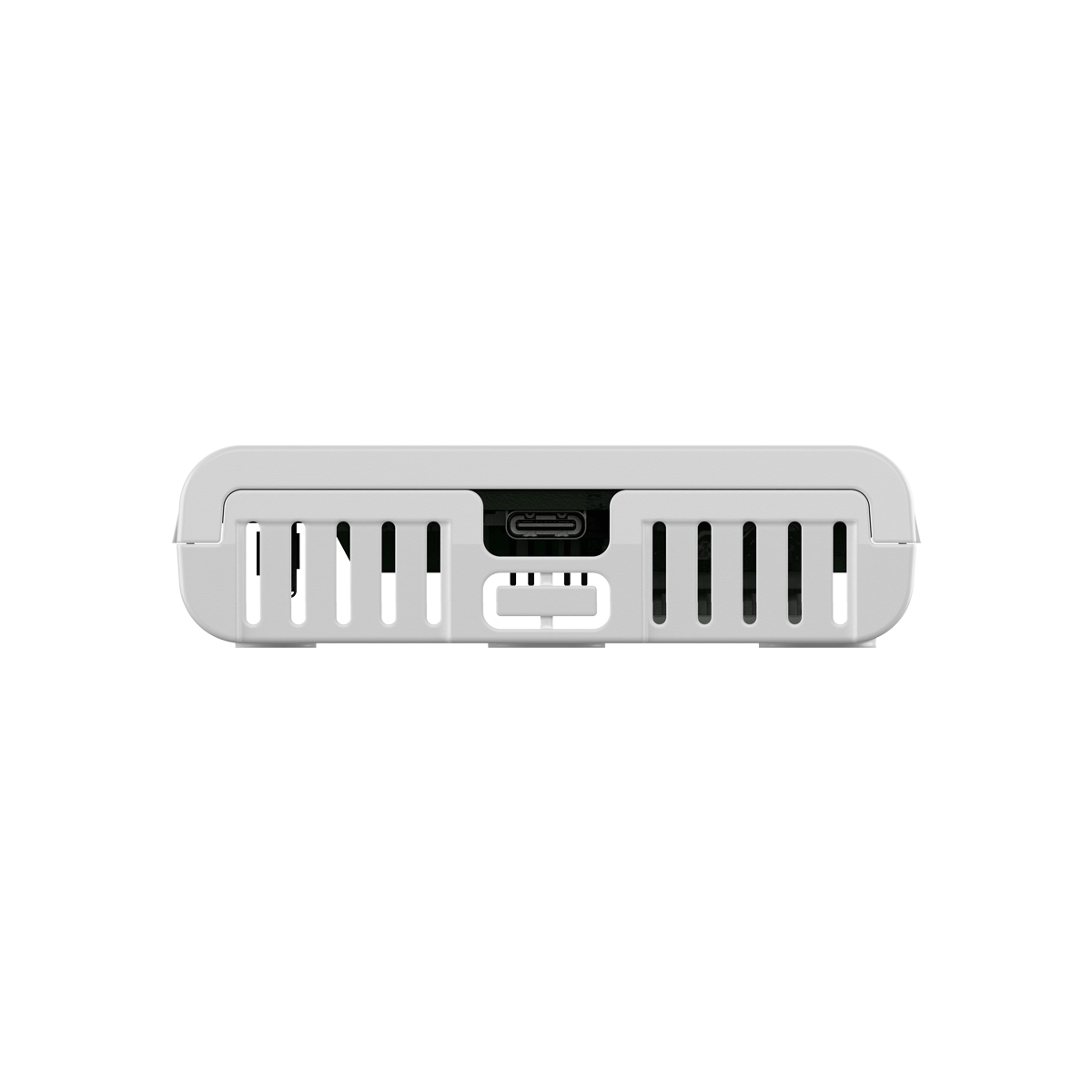

Отдельный монтаж кронштейна и клемм. Съемные клеммники. Дублированные клеммы для сборки в шинную топологию. 3 варианта подведения кабеля: скрытое, сверху, снизу. USB Type-C для конфигурирования. Съемная конструкция датчика без необходимости отсоединения внешних проводов. Крепление в подрозетник

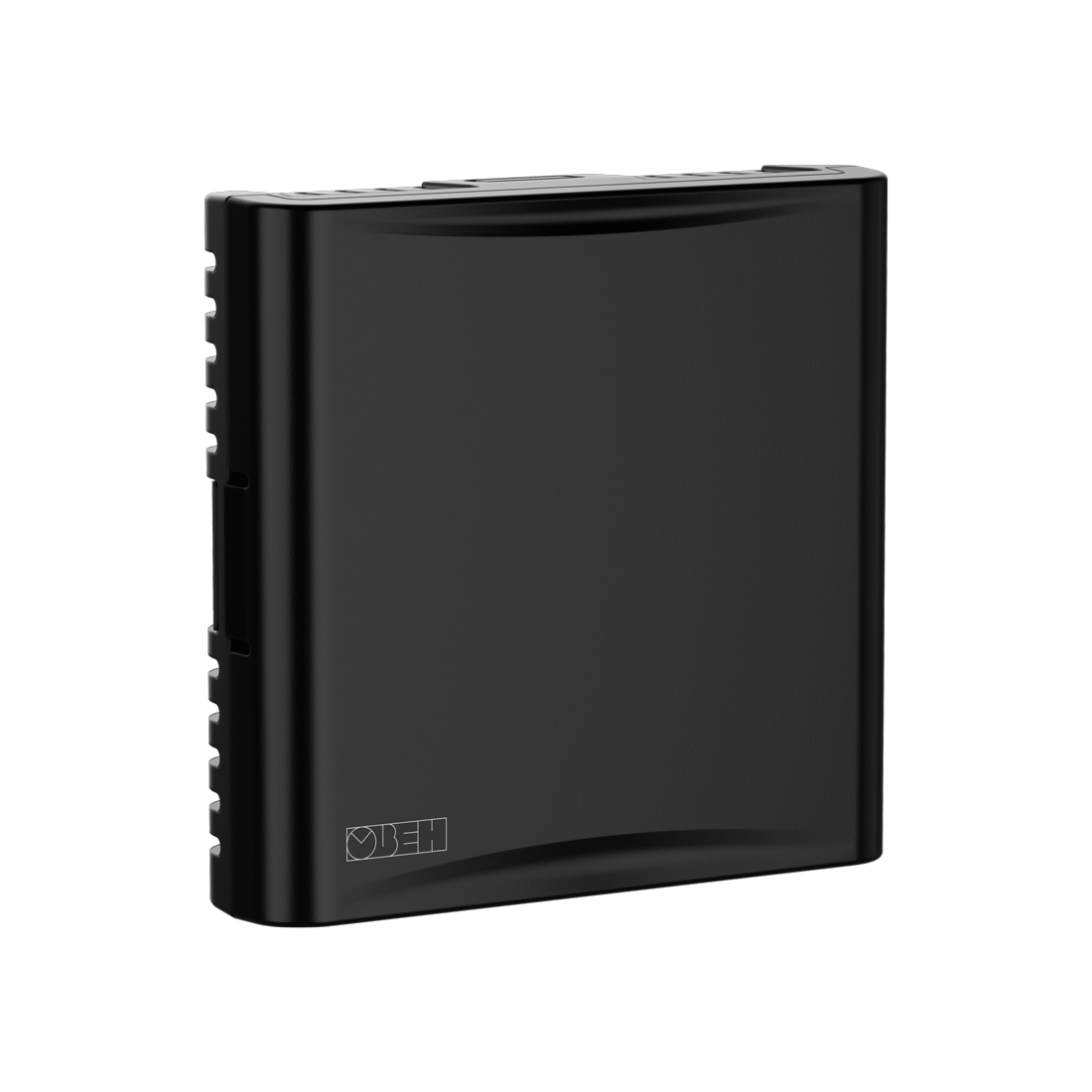

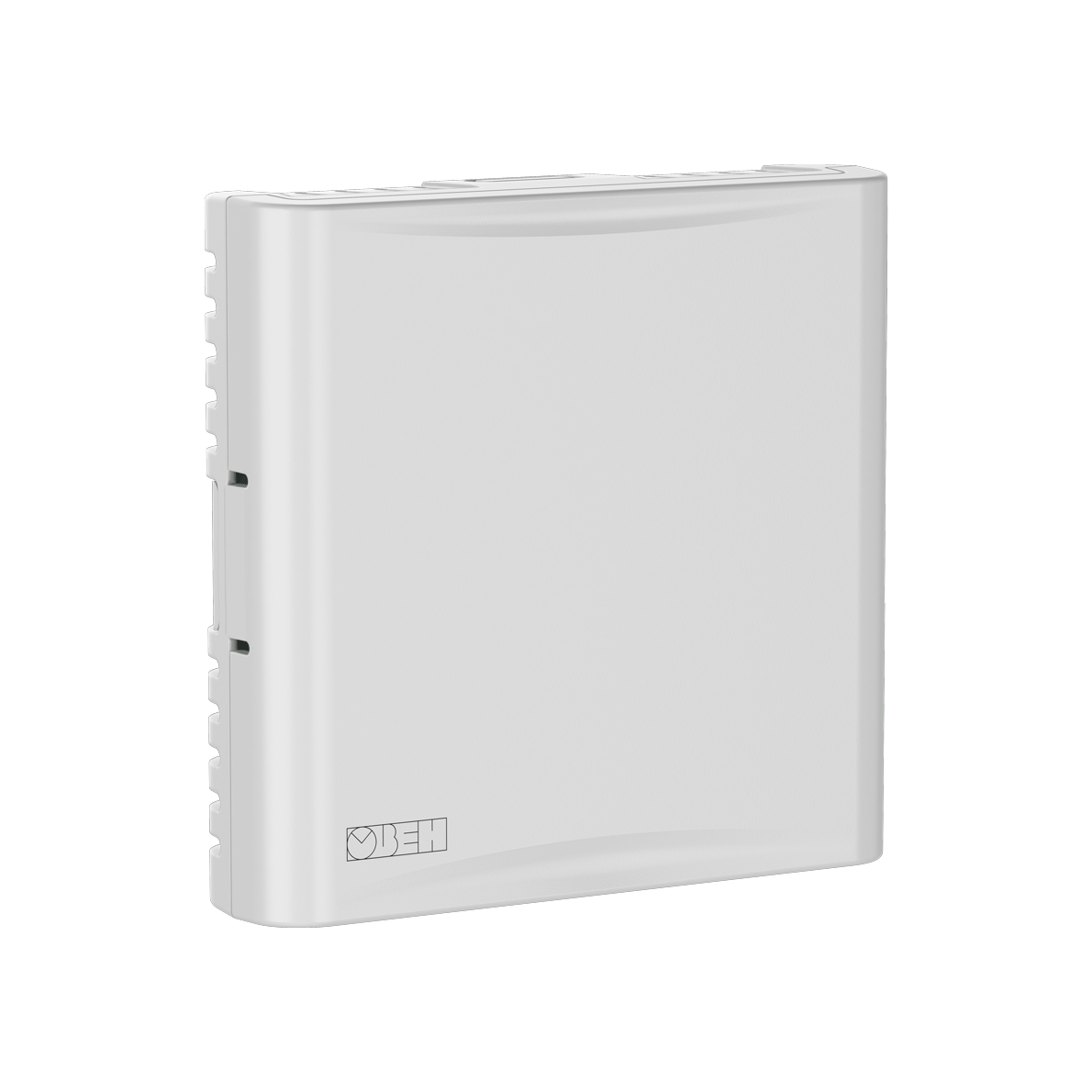

Различное цветовое исполнение
Белый и черный корпус для прямой интеграции в интерьер. Матовое покрытие не отражает свет, не пачкается и не привлекает лишнего внимания. Можно сразу покрасить корпус, не готовя поверхность.

Малые габариты
80х82х22,5 мм

Возможности

ПВТ20 поддерживает:

Отключение индикации состояния датчика, позволяя сделать датчик «невидимым»
Несколько вариантов отображения показаний на дисплее
Настройка параметров времени для фильтрации «шума» в измерениях и регулирования скорости отклика системы.

Основные характеристики

Точность измерения температуры / относительной влажности: ± 0,5 °С / ± 3 %RH
Диапазон измерения температуры /относительной влажности: от 0 до +50 °С / 5…95 %RH
3 типа выходного сигнала: 4…20 мА, 0…10 В, RS-485 (Modbus RTU).
Степень защиты корпуса IP20

Технические характеристики

Параметр	Значение
Питание
Номинальное значение напряжения питания постоянного тока,	24 В
Диапазон напряжения питания постоянного тока:
– для ПВТ20-И(У).Х.Х;	от 14 до 30 В
– для ПВТ20-RS.Х.Х	от 10 до 30 В
Каналы измерения
Диапазон измерений относительной влажности RH	5…95 %RH
Диапазон измерений температуры окружающего воздуха	0…+50 °С
Абсолютная погрешность измерения влажности	±3,0 %
Абсолютная погрешность измерения температуры	±0,5°С
Диапазон преобразования сигнала силы постоянного тока	от 4 до 20 мА
Диапазон преобразования сигнала напряжения постоянного тока	от 0 до 10 В
Поддерживаемые интерфейсы и протоколы	RS-485 (протокол Modbus RTU)
Время готовности к работе после включения, не более	30 сек
Настройки устройства
Разъем для конфигурирования	USB Type-C
ПО для конфигурирования	Owen Configurator
Конструктив
Габаритные размеры	82х80х22,5 мм
Степень пылевлагозащиты	IP20
Тип дисплея (тип матрицы)	EPD
Количество отображаемых цветов	2
Диагональ	2,7’’
Надежность
Средняя наработка на отказ, не менее	50000 ч
Средний срок службы, не менее	7 лет
Гарантийный срок	24 месяца

Модификации

Пример обозначения при заказе: ПВТ20-RS.0.Д

Изготовлению и поставке подлежит преобразователь относительной влажности и температуры ПВТ20 с выходным цифровым сигналом RS-485, в белом корпусе с дисплеем.

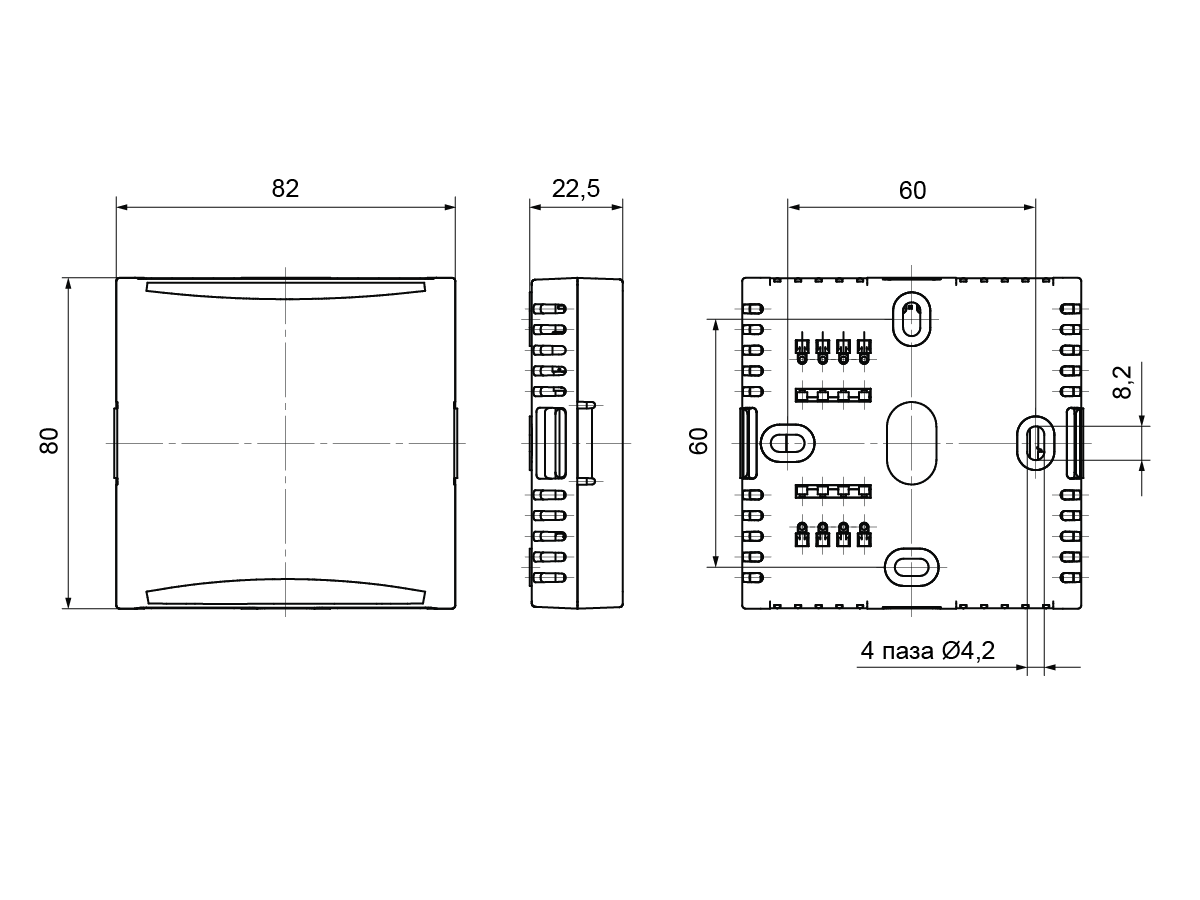

Габаритные и установочные размеры

Монтаж и особенности конструкции

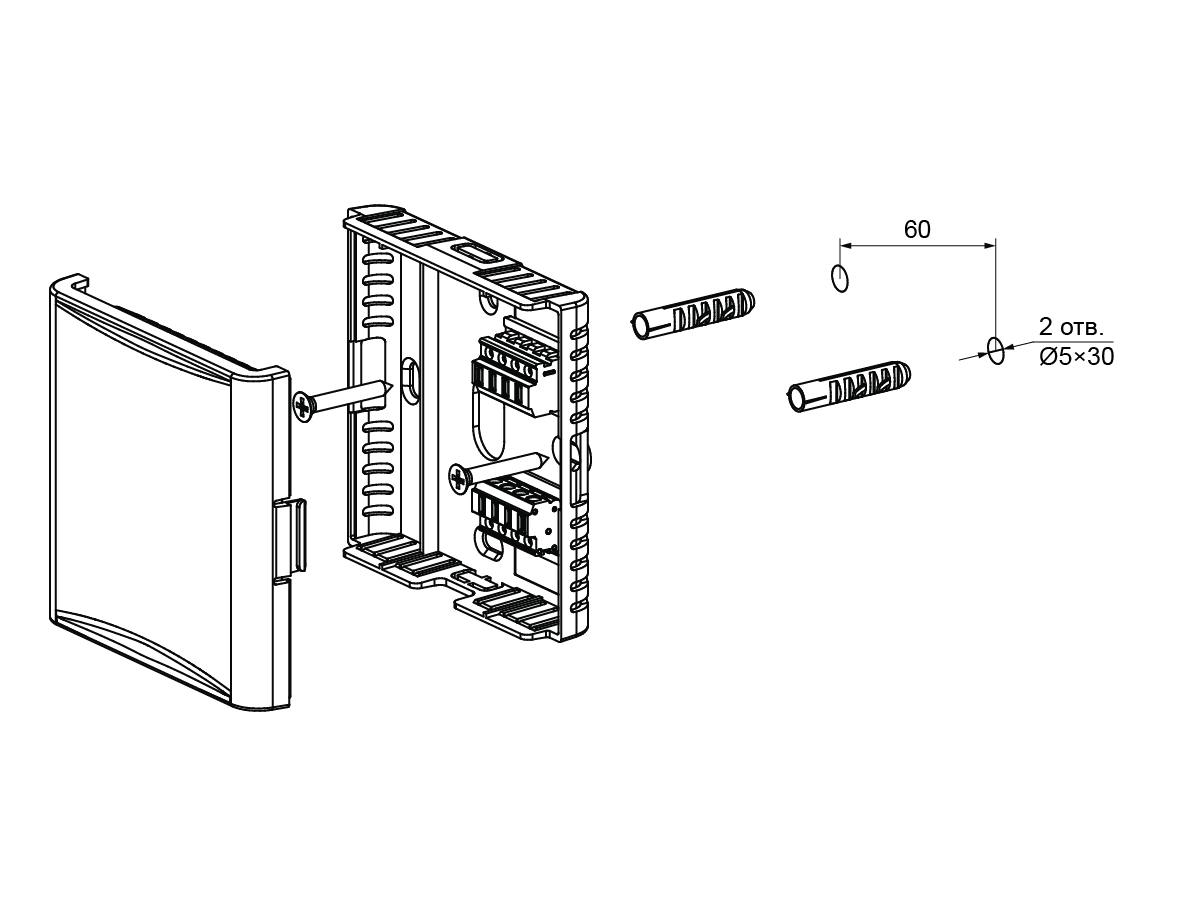

Монтаж датчика на стену

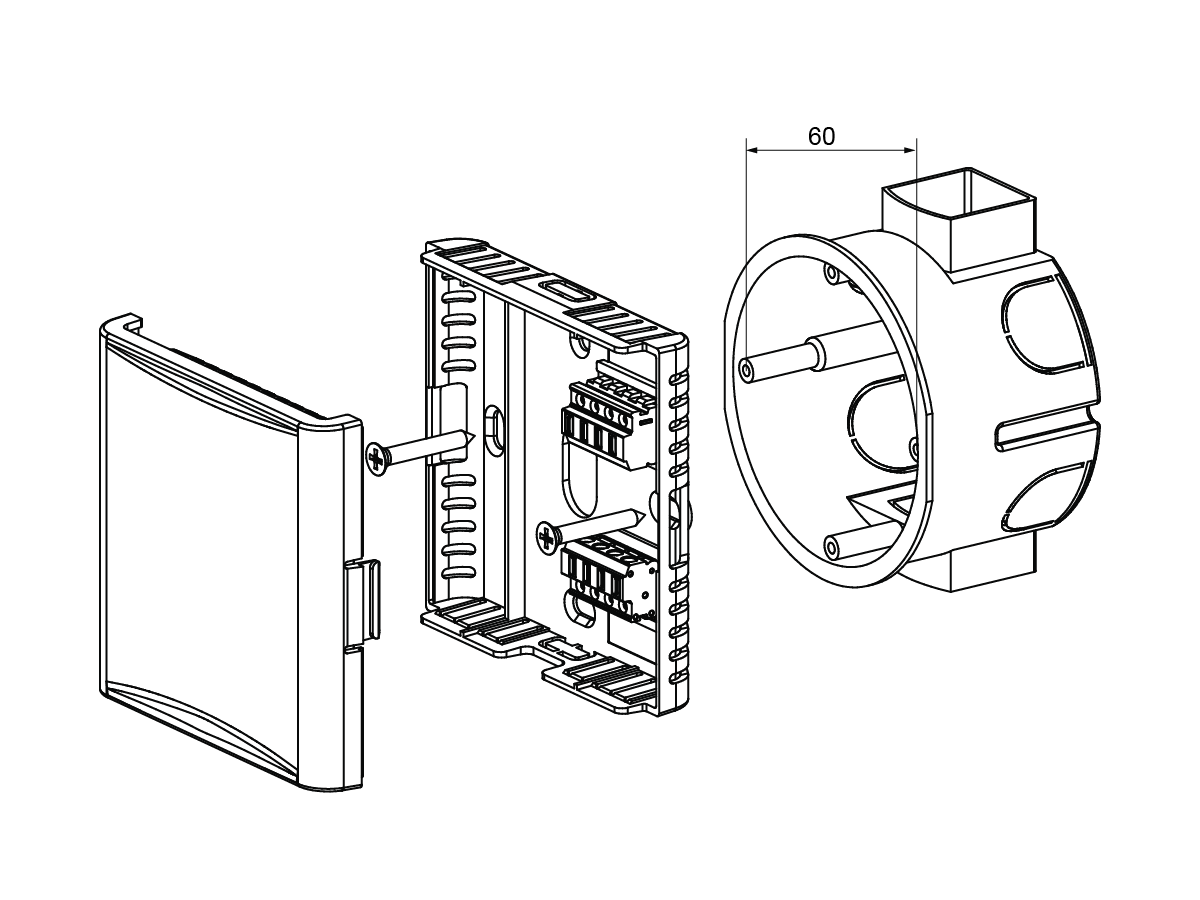

Монтаж датчика в подрозетник

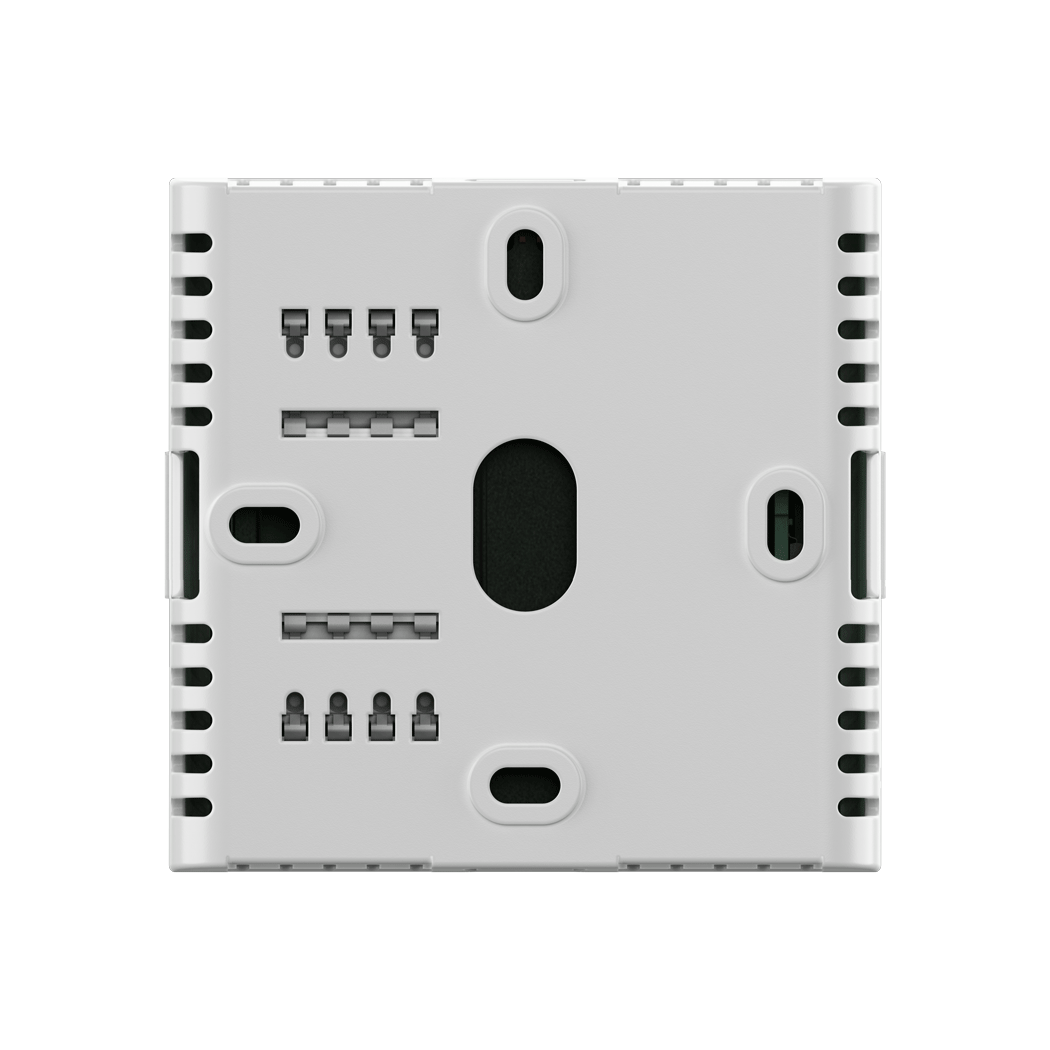

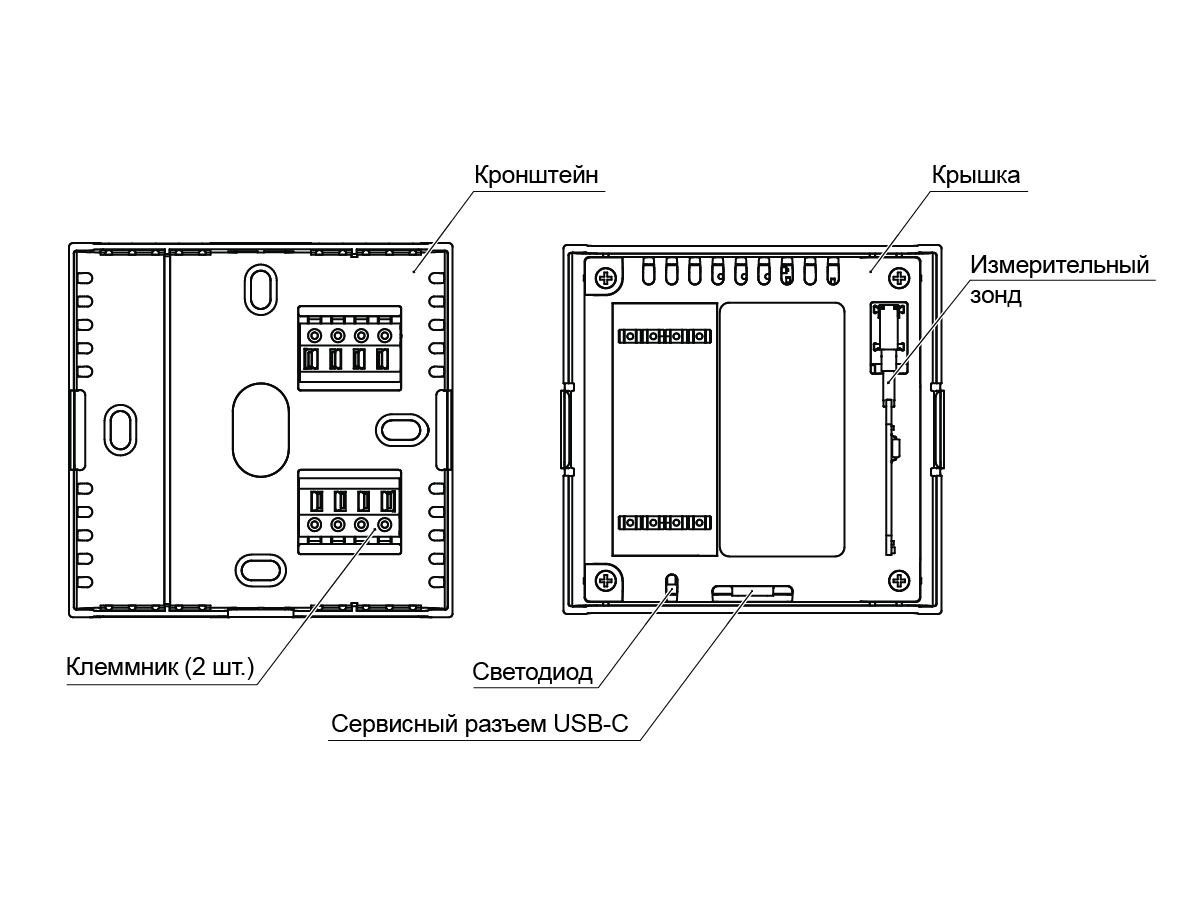

Датчик состоит из съемной крышки с аппаратной частью и кронштейна со съемными клеммами*. Такая конструкция позволяет отдельно осуществить монтаж кронштейна и подключить провода к клеммам и уже после просто присоединить крышку.

*В исполнении прибора с аналоговыми выходами входит только один клеммник.

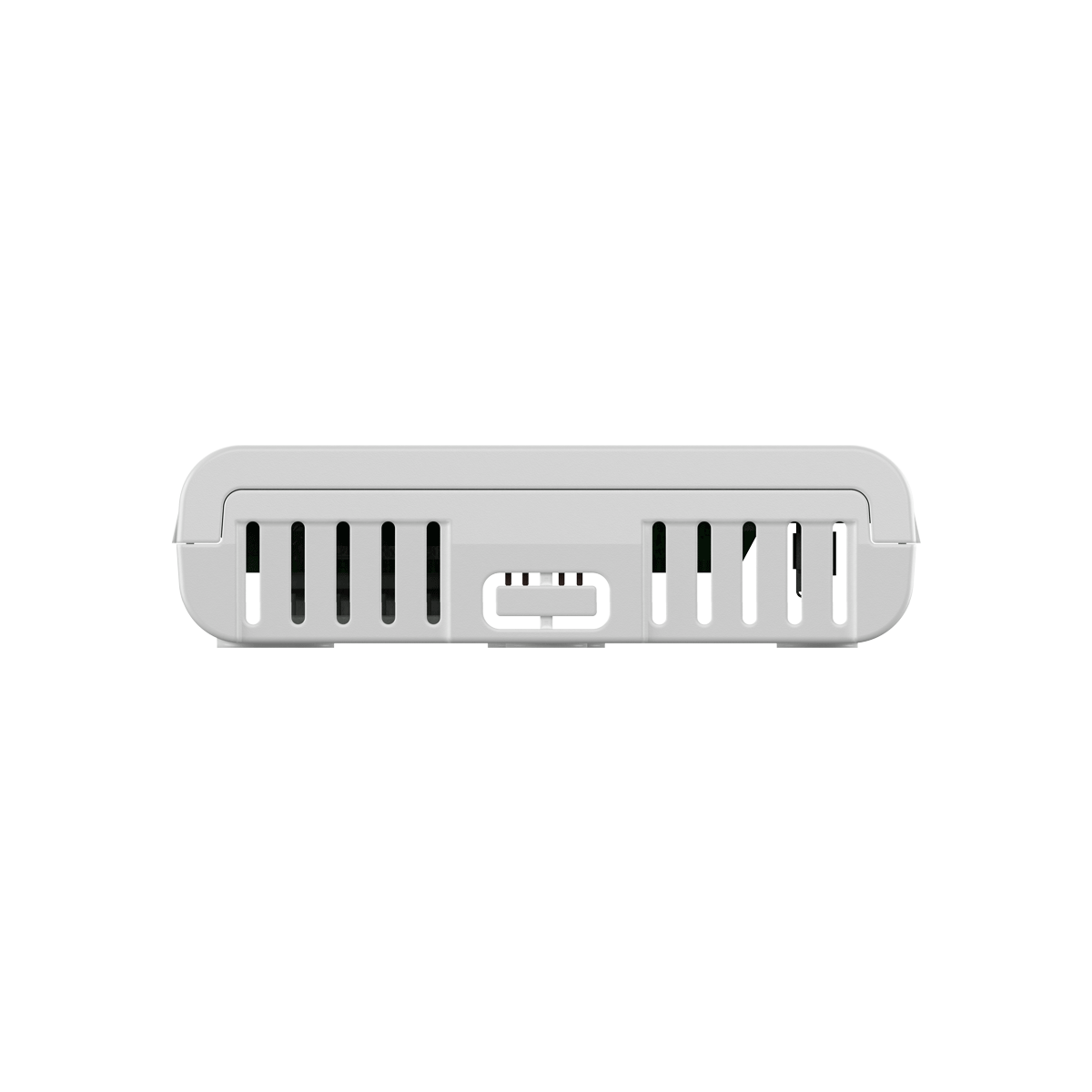

Провода могут быть заведены в кронштейн через выламываемые заглушки сверху и снизу, или через уже подготовленное в центре отверстие для скрытого монтажа.

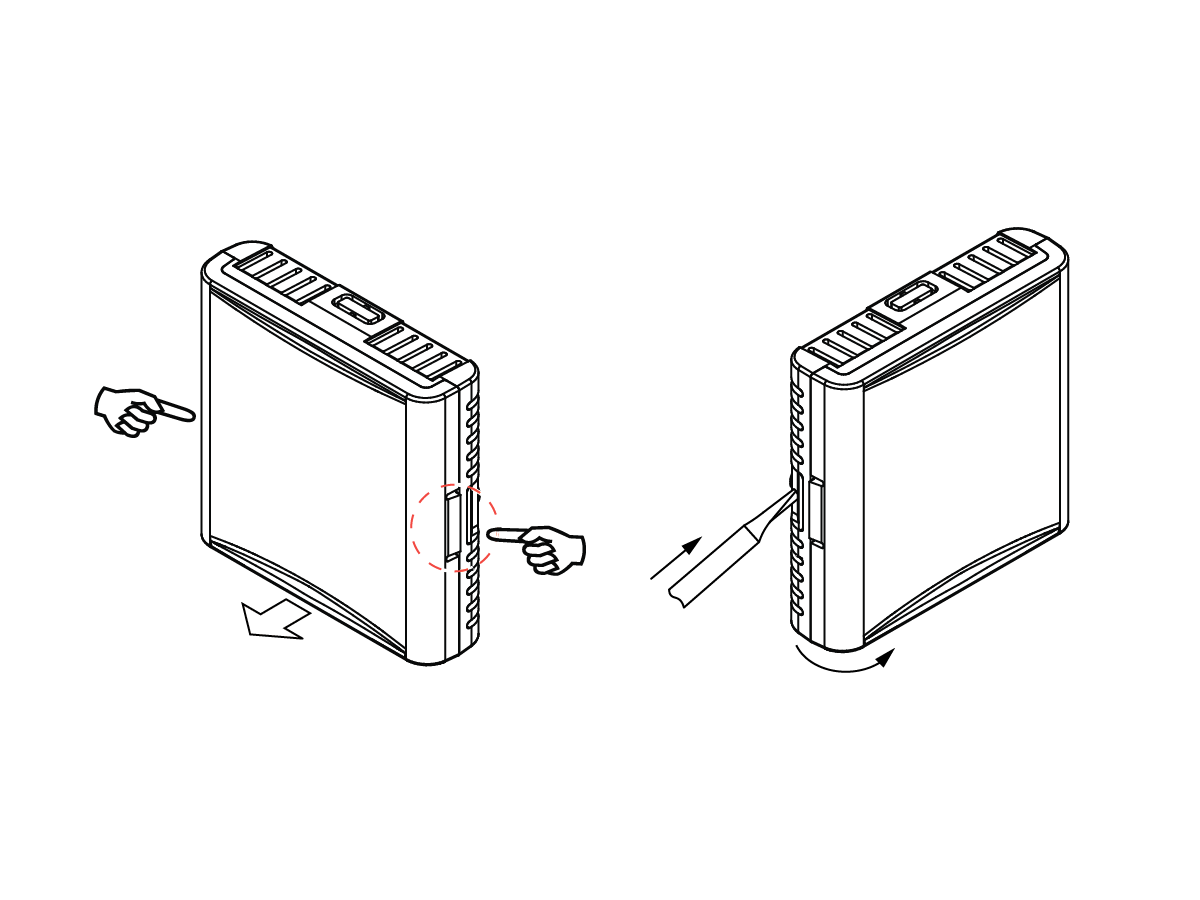

Для настройки, перенастройки, передачи датчика в сертификационный орган, проведения пуско-наладочных работ достаточно отсоединить крышку от кронштейна одним из удобных способов, и уже с ней проводить необходимые манипуляции.

Дисплей

ПВТ20 имеет три варианта отображения на дисплее измеренных значений. Выбрать нужный дисплей можно в OwenConfigurator.

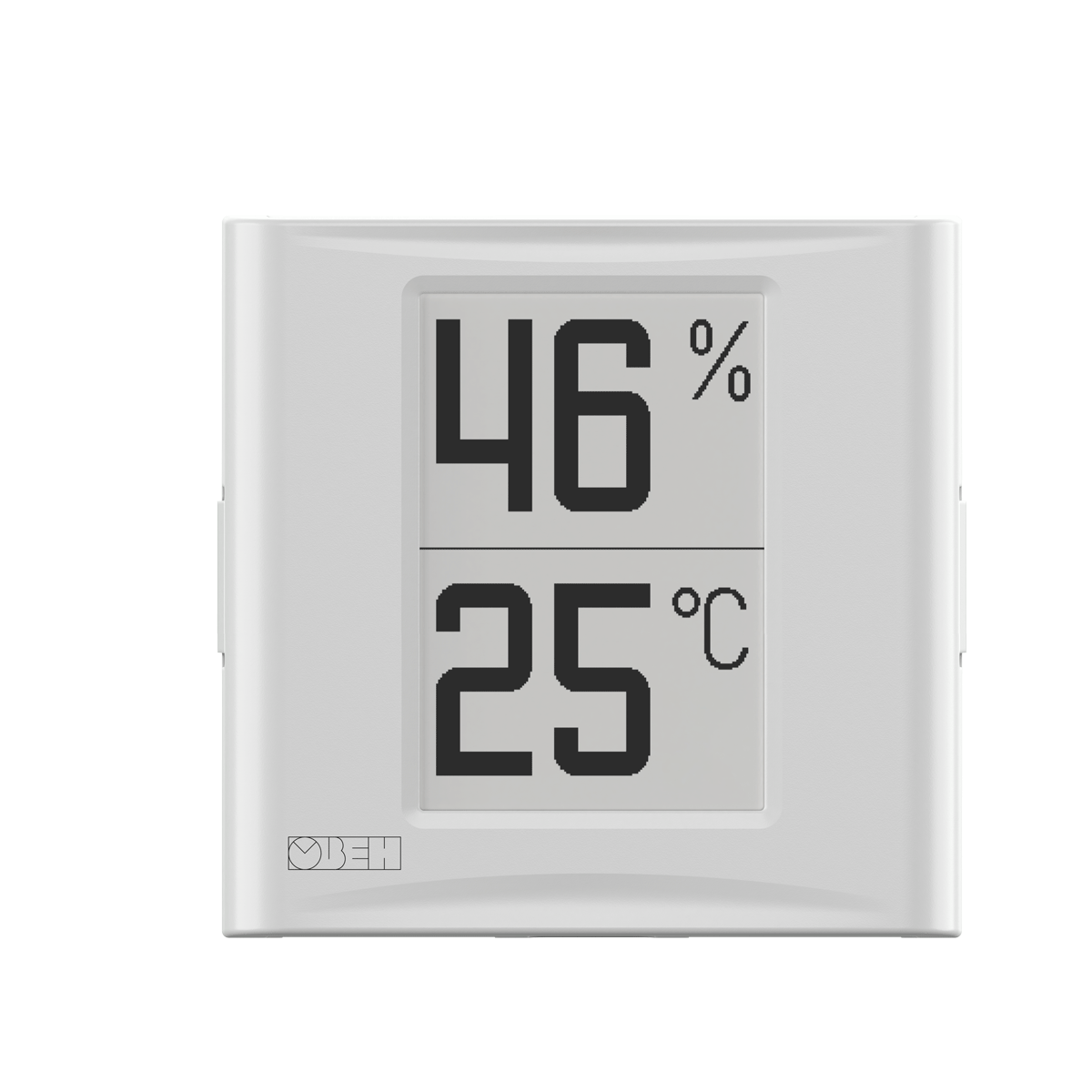

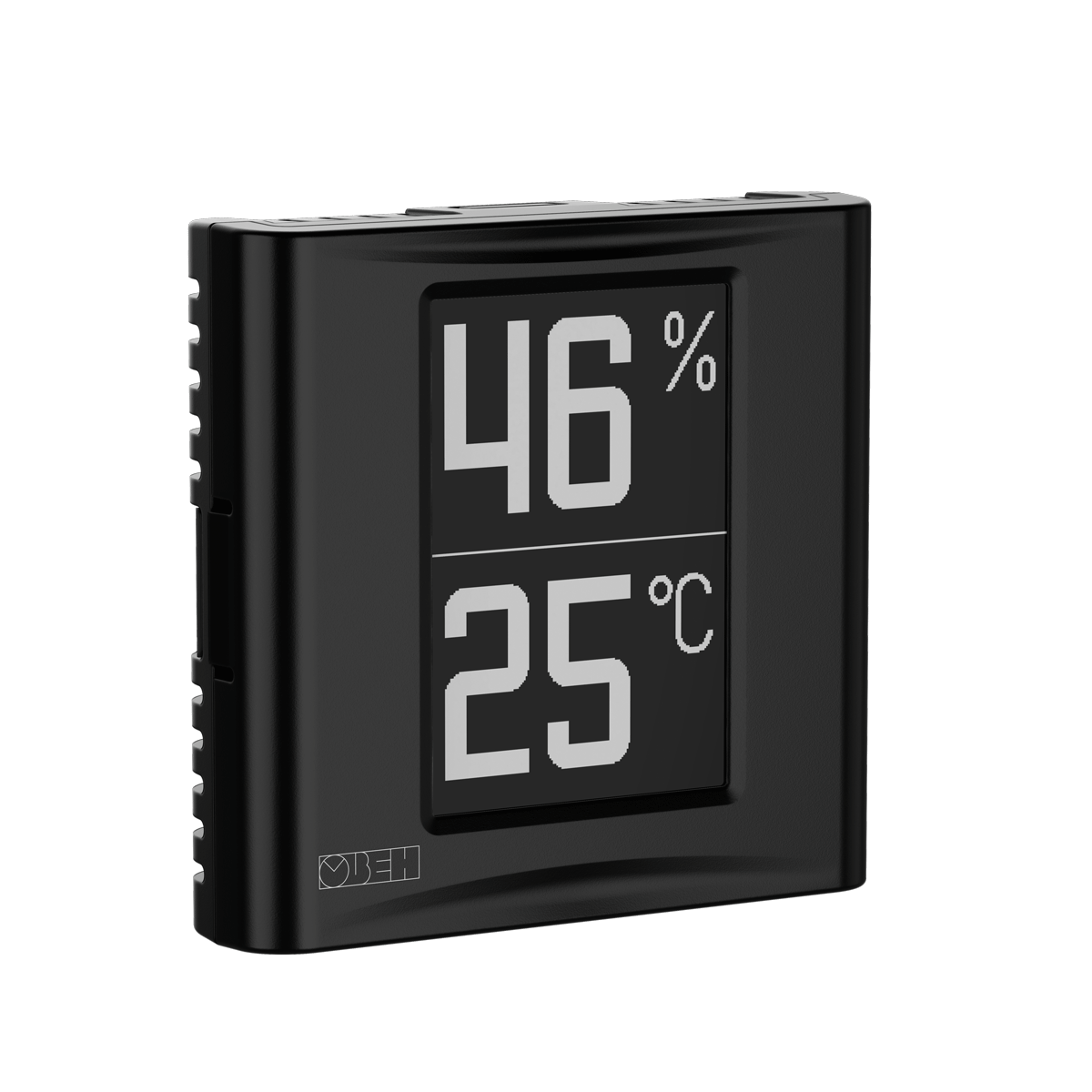

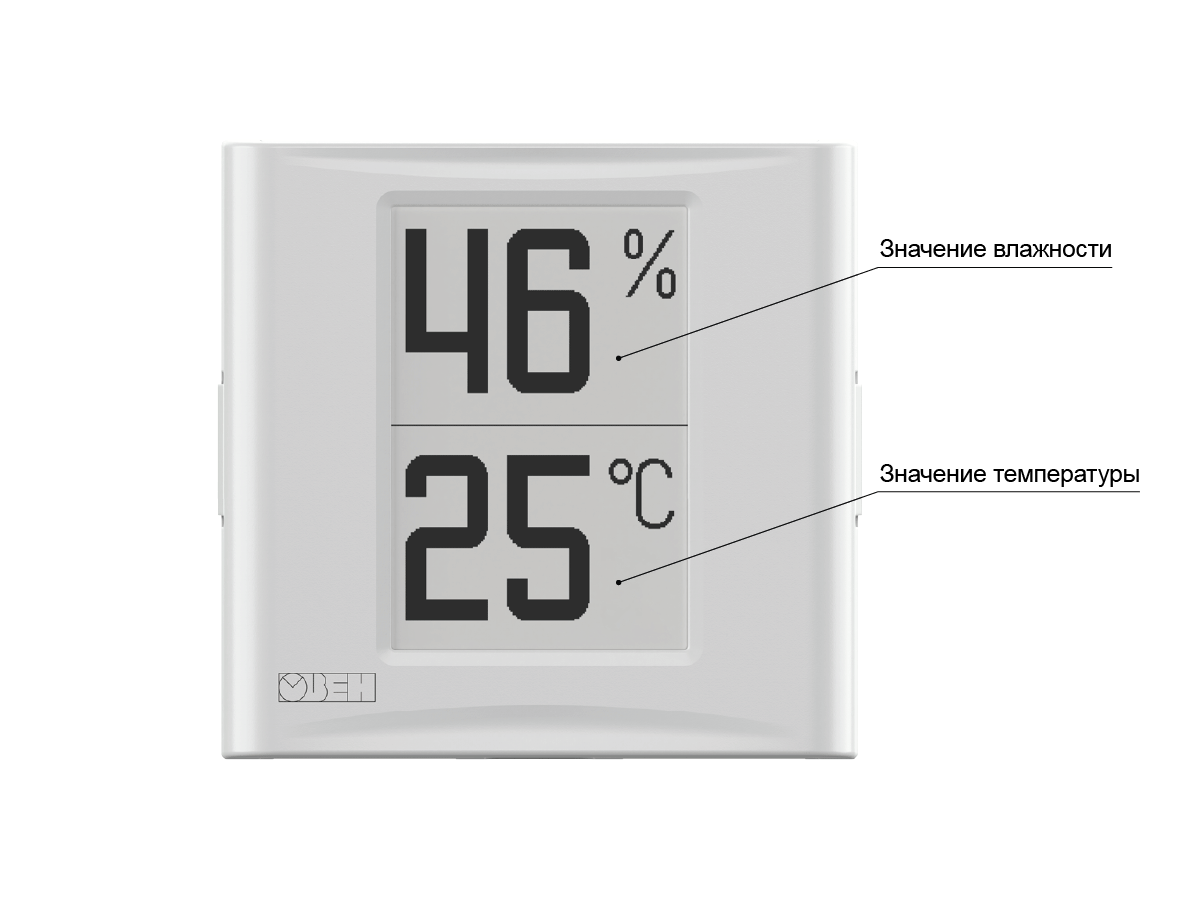

Дисплей №1. Отображение относительной влажности и температуры.

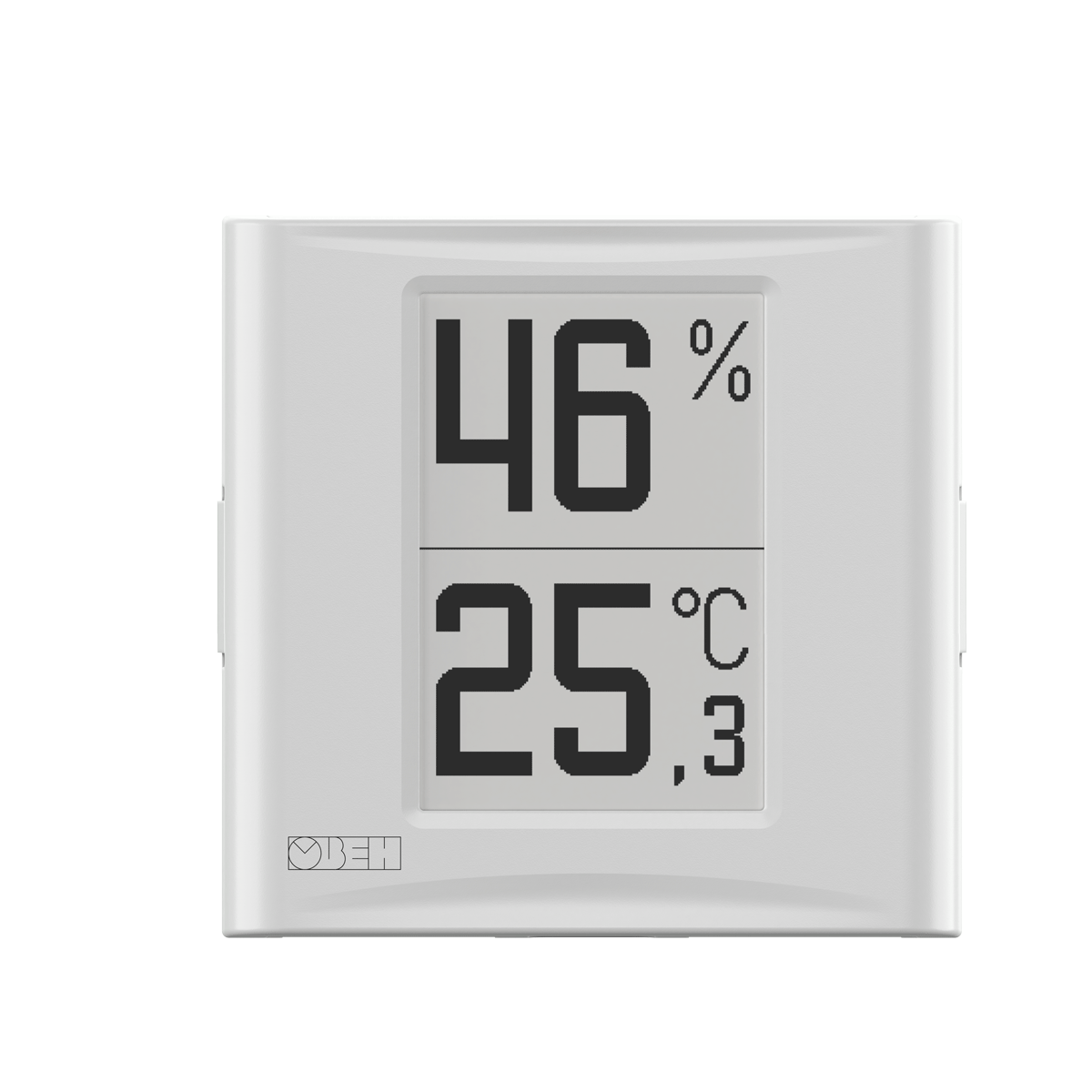

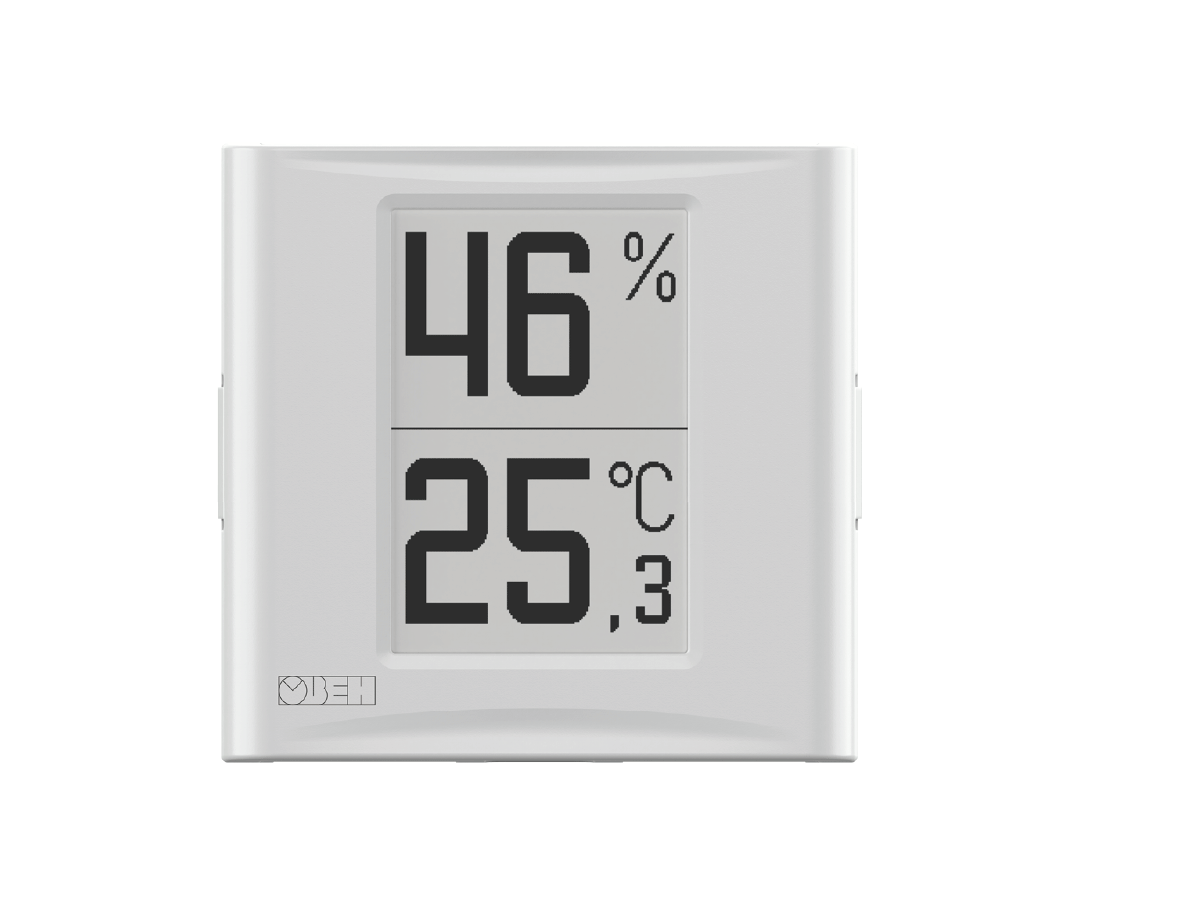

Дисплей №2. Отображение относительной влажности и температуры с точностью до одной десятой градуса Цельсия.

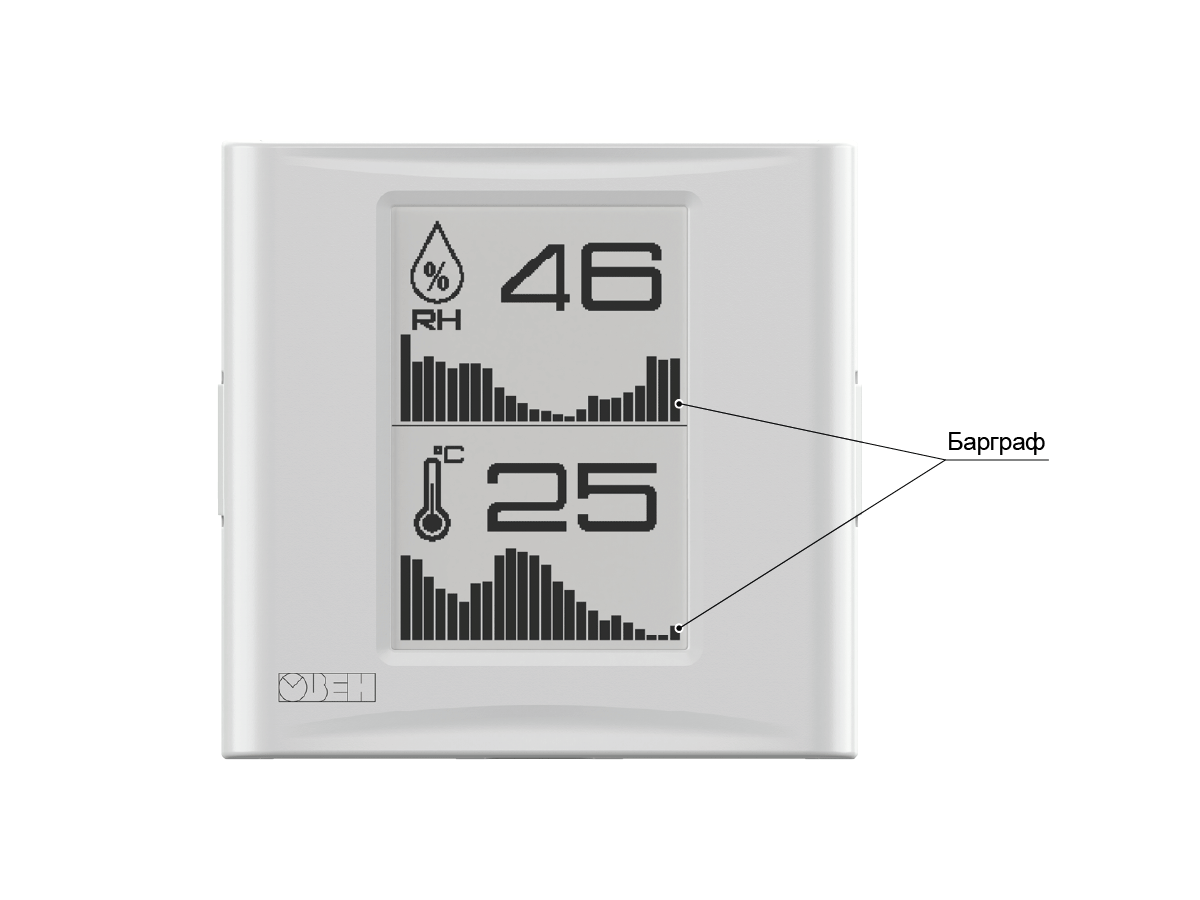

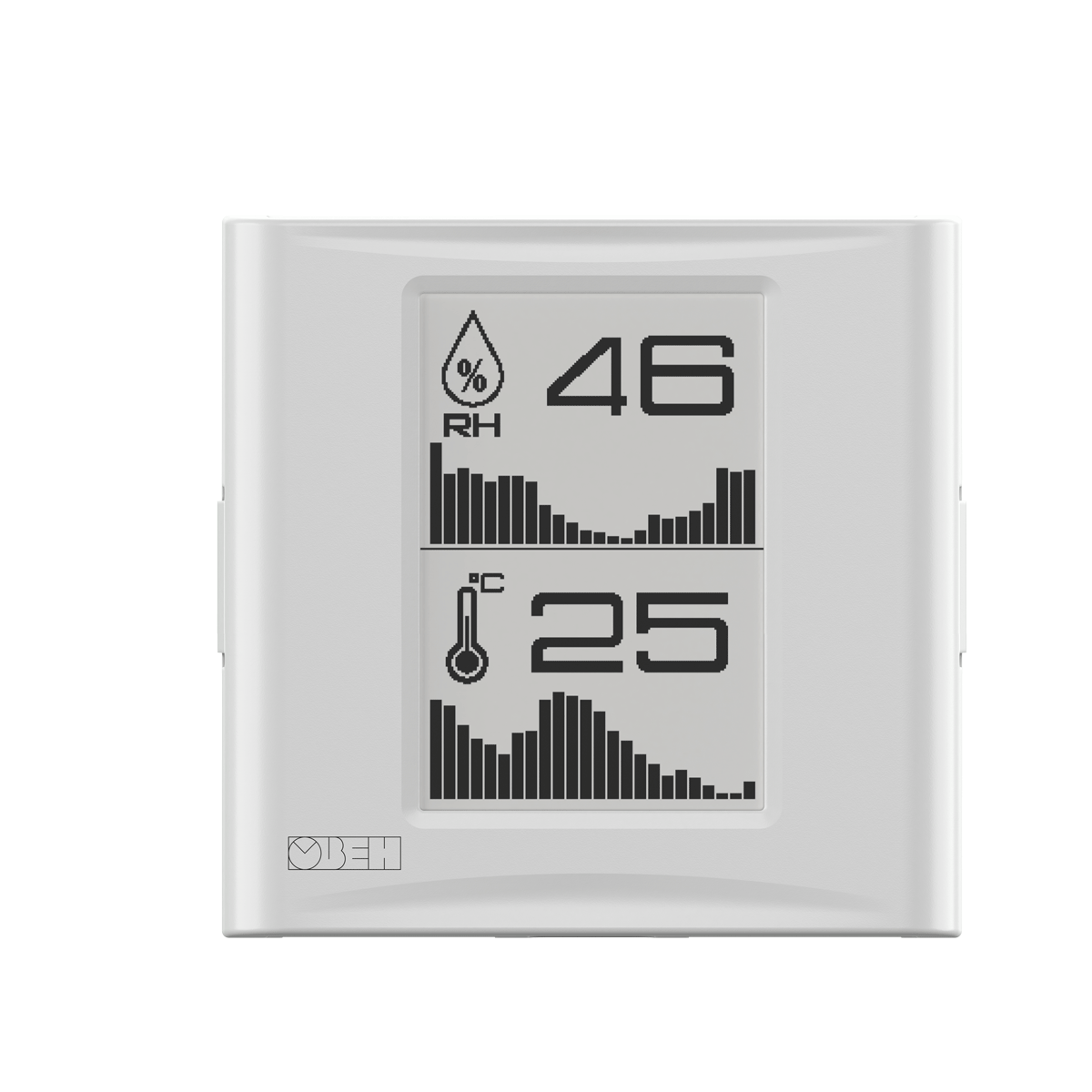

Дисплей №3. Отображение относительной влажности, температуры и барграф, отражающий динамику изменений параметров за определенный период времени

На графике минимальное и максимальное значения параметра отображаются как самые низкие и высокие показатели, зафиксированные на дисплее за отображаемый интервал времени.

Схемы подключения

Схема подключения прибора с аналоговыми выходами

Схема подключения прибора по шинной топологии

Документация и ПО

Документация
Руководство по эксплуатации ПВТ20-RS		pdf	3.66 MB
Руководство по эксплуатации ПВТ20-И,У		pdf	2.7 MB
ПО
Owen Configurator	v1.30.149.0	zip	185.88 MB

Комплектация

Прибор
Паспорт и Гарантийный талон
Руководство по эксплуатации
Комплект крепежных элементов
