Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

С 28 декабря 2023 года модификации ТРМ1 снимаются с производства.

Для новых проектов рекомендуем рассматривать приборы ТРМ1.У2 с расширенным функционалом и улучшенными техническими характеристиками.

Основные функции измерителя-регулятора ОВЕН ТРМ1

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • Регулирование входной величины:
    • двухпозиционное регулирование.
    • аналоговое П-регулирование.
  • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
  • Выходной сигнал тока 4…20 мА для регистрации измеренной величины (модификация по типу выхода И)
  • Возможность управления трехфазной нагрузкой (модификация по типу выхода С3)
  • Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В). *
  • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
  • Программирование кнопками на лицевой панели прибора
  • Сохранение настроек при отключении питания
  • Защита настроек от несанкционированных изменений

* Только для стандартных позиций

Диапазон рабочих температур

  • -20…+50 °С (стандартная позиция)
  • -40…+50 °С (под заказ)

Типы корпусов

  • Н – настенный, 130×105×65, IP44
  • Щ1 – щитовой, 96×96×65, IP54 (со стороны передней панели)
  • Щ2 – щитовой, 96×48×100, IP54 (со стороны передней панели)
  • Д – для крепления на DIN-рейку 90×72×58, IP20
  • Щ11 – щитовой со съемным клеммником 96х96х49, IP54 (со стороны передней панели)

Особенности ТРМ1 в корпусе Щ11

  1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
  2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаждемонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.

Назначение терморегулятора ОВЕН ТРМ1

Терморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Главные преимущества нового терморегулятора ТРМ1

Улучшенная помехоустойчивость

новый ТРМ1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А

Повышенная надежность

наработка на отказ составляет 100 000 часов

Повышенная точность измерений

погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)

Увеличенный межповерочный интервал

межповерочный интервал – 3 года

Увеличенный срок гарантии

гарантийный срок обслуживания нового ТРМ1 составляет 5 лет

Улучшенные показатели климатического исполнения

допустимый диапазон рабочих температур от –20 до +50 °С

Универсальный вход

прибор поддерживает все наиболее распространенные типы датчиков

Все возможные типы выходных устройств

Р – э/м реле

К – транзисторная оптопара

С – симисторная оптопара

С3 – три симисторные оптопары

И – ЦАП «параметр – ток 4…20 мА»

У – ЦАП «параметр – напряжение 0…10 В»

Т – выход для управления твердотельным реле

Расширенный диапазон напряжений питания

90…245 В частотой 47…63 Гц

Встроенный источник питания 24 В во всех модификациях нового ТРМ1

для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ

Технические характеристики

Питание

Напряжение питания переменного тока

90…245 В

Напряжение питания постоянного тока*

20…375 В (номинал 24 В)

Частота напряжения питания

47…63 Гц

Потребляемая мощность

не более 7 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В

Максимально допустимый ток источника питания

50 мА

* кроме модификаций с выходами СЗ в корпусах Щ1, Щ2, Н, Д

Универсальные входы

Количество универсальных входов

1

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа:

– для термопреобразователей сопротивления

не более 0,8 с

– для других датчиков

не более 0,4 с

Предел основной приведенной погрешности измерения:

– для термоэлектрических преобразователей

±0,5 %

– для других датчиков

±0,25 %

Выходные устройства

Количество выходных устройств

1

Типы выходных устройств

Р, К, С, С3, Т, И, У

Корпус

Габаритные размеры (мм) и степень защиты корпуса

Щитовой Щ1

96×96×65, IP54*

Щитовой Щ2

96×48×100, IP54*

Щитовой Щ11

96×96×49, IP54*

Настенный Н

130×105×65, IP44

На DIN рейку

90×72×58, IP20

* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха

-20…+50 °С

Температура окружающего воздуха (Для ТРМ1 с расширенным диапазоном температур)-

-40…+50 °С

Атмосферное давление

84…106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

30…80 %

Характеристики измерительных датчиков

Код b1-0

Тип датчика

Диапазон измерений

Разрешающая способность*

01

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

09

ТСМ (50М) W100=1.428

–200…+200 °С

0,1 °С

07

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

08

ТСП (50П) W100=1.391

–240…+1100 °С

0,1 °С

00

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

14

ТСМ (100М) W100=1.428

–200…+200 °С

0,1 °С

02

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

03

ТСП (100П) W100=1.391

–240…+1100 °С

0,1 °С

29

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

30

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

31

ТСМ (500М) W100=1.428

–200…+200 °С

0,1 °С

32

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

33

ТСП (500П) W100=1.391

–250…+1100 °С

0,1 °С

34

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

35

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

36

ТСМ (1000М) W100=1.428

–200…+200 °С

0,1 °С

37

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

38

ТСП (1000П) W100=1.391

–250…+1100 °С

0,1 °С

39

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

15

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

04

термопара ТХК (L)

–200…+800 °С

0,1 °С

20

термопара ТЖК (J)

–200…+1200 °С

0,1 °С

19

термопара ТНН (N)

–200…+1300 °С

0,1 °С

05

термопара ТХА (K)

–200…+1360 °С

0,1 °С

17

термопара ТПП (S)

–50…+1750 °C

0,1 °С

18

термопара ТПП (R)

–50…+1750 °C

0,1 °С

16

термопара ТПР (В)

+200…+1800 °C

0,1 °С

21

термопара ТВР (А-1)

0…+2500 °С

0,1 °С

22

термопара ТВР (А-2)

0…+1800 °C

0,1 °С

23

термопара ТВР (А-3)

0…+1800 °C

0,1 °С

24

термопара ТМК (Т)

–200…+400 °C

0,1 °С

12

ток 0…5 мА

0…100 %

0,1 %

11

ток 0…20 мA

0…100 %

0,1 %

10

ток 4…20 мА

0…100 %

0,1 %

06

напряжение –50…+50 мВ

0…100 %

0,1 %

13

напряжение 0…1 В

0…100 %

0,1 %

* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

8 А при 220 В 50…60 Гц, cos φ > 0,4

К

транзисторная оптопара n–p–n типа

400 мА при 60 В пост. тока

С

симисторная оптопара

50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)

С3

три симисторные оптопары для управления трехфазной нагрузкой

50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 100…800 Ом,
напряжение питания 12…30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

нагрузка не менее 2 кОм,
напряжение питания 16…30 В пост. тока

Т

выход для управления твердотельным реле

выходное напряжение 4…6 В,
макс. выходной ток 25 мА

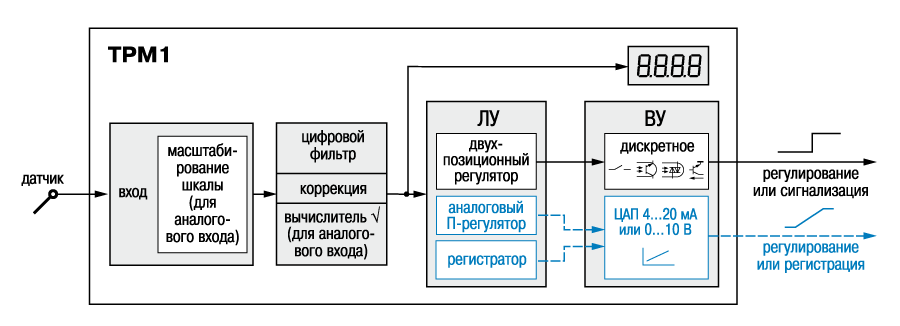

Функциональная схема прибора

Функциональная схема ОВЕН ТРМ1

Универсальный вход терморегулятора ОВЕН ТРМ1

Терморегулятор ТРМ1 имеет один универсальный вход для подключения измерительных датчиков:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА или напряжения -50…+50 мВ, 0…1 В.

Все модификации прибора ОВЕН ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Логическое устройство прибора ОВЕН ТРМ1

Логическое устройство прибора ОВЕН ТРМ1 может работать в одном из 3-х режимов:

  • двухпозиционный регулятор (компаратор, устройство сравнения);
  • аналоговый П-регулятор;
  • регистратор.

Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).

Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4…20 мА или 0…10 В.

Выходные устройства прибора ОВЕН ТРМ1

В терморегулятор ТРМ1 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):

  • ВУ дискретного типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле;
  • цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4…20 мА или напряжение 0…10 В с питанием от внешнего источника.

Кроме того, прибор ОВЕН ТРМ1 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.

Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.

Режимы работы логических устройств (ЛУ1, ЛУ2)

Параметр А1-1

Режим работы ЛУ

Тип ВУ

Диаграмма работы ВУ

oFF

ЛУ выключено

01

Двухпозиционный регулятор: прямой гистерезис («нагреватель»)

дискретное (Р, К, С, С3, Т)

 Диаграмма работы ВУ 01

02

Двухпозиционный регулятор: обратный гистерезис («холодильник»)

дискретное (Р, К, С, С3, Т)

 Диаграмма работы ВУ 02

03

Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы)

дискретное (Р, К, С, С3, Т)

 Диаграмма работы ВУ 03

04

Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы)

дискретное (Р, К, С, С3, Т)

 Диаграмма работы ВУ 04

05

Аналоговый П-регулятор: обратное управление («нагреватель»)

ЦАП 4…20 мА или 0…10 В
(И, У)

 Диаграмма работы ВУ 05

06

Аналоговый П-регулятор:
прямое управление  («холодильник»)

ЦАП 4…20 мА или 0…10 В
(И, У)

 Диаграмма работы ВУ 06

07

Регистратор

ЦАП 4…20 мА (И)

 Диаграмма работы ВУ 07

Примечание. Туст – уставка,  — гистерезис (для двухпозиционного регулятора) или 1/2 полосы пропорциональности (для П-регулятора).

Установка временных задержек срабатывания выходного устройства прибора

При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

  • времени задержки включения ВУ;
  • времени задержки выключения ВУ;
  • минимального времени удержания ВУ во включенном состоянии;
  • минимального времени удержания ВУ в выключенном состоянии.

Модификации

Модификации ТРМ1

Снимаем с продажи эту позицию в декабре 2023 года, переходите на обновленную модель ТРМ1-У2 и экономьте до 30 %. Новая линейка полностью охватывает и расширяет функционал предыдущей модели.

ОВЕН ТРМ1-У2 это:

  • Современная компонентная база.
  • Стабильный срок поставки приборов: до 10 рабочих дней.
  • Комфортный переход с предыдущей линейки.
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ТРМ1-Х.У.Х
Индивидуальный заказ
Тип корпуса
Щ1
щитовой, 96×96×65 мм, IP54
Щ2
щитовой, 96×48×100 мм, IP54
Щ11
щитовой со съемным клеммником, 96×96×49 мм, IP54
Н
настенный, 105×130×65 мм, IP44
Д
DIN-реечный, 72×90×58 мм, IP20
Тип выхода
Р
электромагнитное реле 8 А 220 В
К
транзисторная оптопара n-p-n-типа 400 мА 60 В
С
симисторная оптопара 50 мА 250 В
С3
три симисторные оптопары для управления трехфазной нагрузкой
Т
выход 4…6 В 25 мА для управления твердотельным реле
И
цифроаналоговый преобразователь «параметр – ток 4…20 мА»
У
цифроаналоговый преобразователь «параметр – напряжение 0…10 В»

По отдельному заказу прибор ТРМ1 выпускается с расширенным диапазоном температур эксплуатации: -40…+50 °С.

Для получения информации о заказе ТРМ1 с расширенным диапазоном рабочих температур обращайтесь в группу технической поддержки: тел. 8-800-775-63-83, e-mail: support@owen-russia.ru

Схемы подключения

Общая схема подключения ТРМ1

Общая схема подключения ТРМ1

 Схемы подключения выходных устройств

ВУ типа Р
ВУ типа К
ВУ типа С
ВУ типа С3
ВУ типа Т
ВУ типа И
ВУ типа У

Чертежи, схемы, модели

Термосопротивление
dwg
97.95 kB
zip
132.71 kB
Термопара
dwg
174.79 kB
zip
149.43 kB
Датчик температуры 4…20мА
dwg
99.79 kB
zip
152.12 kB
Датчик давления 4…20мА
dwg
101.1 kB
zip
150.14 kB
Датчик уровня 4…20мА
dwg
99.35 kB
zip
146.4 kB
Датчик тока 4…20мА
dwg
99.51 kB
zip
144.21 kB
Твердотельное реле 0-10В (У)
dwg
104.94 kB
zip
155.24 kB
Твердотельное реле 4…20мА (И)
dwg
107.85 kB
zip
218.4 kB
Клапан с электромеханическим приводом 0-10В (У)
dwg
117.3 kB
zip
169.96 kB
Клапан с электромеханическим приводом 4…20мА (И)
dwg
113.92 kB
zip
170.84 kB
Контактор 220В (Р)
dwg
99.51 kB
zip
127.31 kB
Электромеханический клапан двухпозиционный (Р)
dwg
106.13 kB
zip
143.94 kB
Твердотельные реле 3-32В (Т)
dwg
102.23 kB
zip
156.05 kB
Промежуточные реле 24В (К)
dwg
101.42 kB
zip
144.66 kB
Симистор_управление 1-м (С)
dwg
101.95 kB
zip
172.05 kB
Симистор_управление 3-мя (С)
dwg
101.91 kB
zip
136.12 kB
3D Модель ТРМ1-Щ1.У.Х
step
2.95 MB
pdf
322.31 kB
2D Модель ТРМ1-(Щ1.У.Р, Щ1.У.К, Щ1.У.И, Щ1.У.С, Щ1.У.Т, Щ1.У.У)
dwg
339.65 kB
pdf
139.45 kB
2D Модель ТРМ1-Щ1.У.С3
dwg
261.14 kB
pdf
123.59 kB
3D Модель ТРМ1-Щ2.У.Х
step
3.23 MB
pdf
336.56 kB
2D Модель ТРМ1-Щ2.У.Х
dwg
409.02 kB
pdf
127.09 kB
ТРМ1-Д.У.И
edz
3.48 MB
ТРМ1-Д.У.Р
edz
4.14 MB
ТРМ1-Д.У.Т
edz
3.48 MB
ТРМ1-Д.У.У
edz
3.48 MB



Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ТРМ1 регулятор с универсальным входом”

Ваш адрес email не будет опубликован. Обязательные поля помечены *
