ТРМ501 регулятор с цифровым таймером
Обновление товара: 21 декабря, 2024 в 10:04
Регуляторы с двухпозиционным управлением
  • Таймер
  • Дискретные входные сигналы
  • 12 В

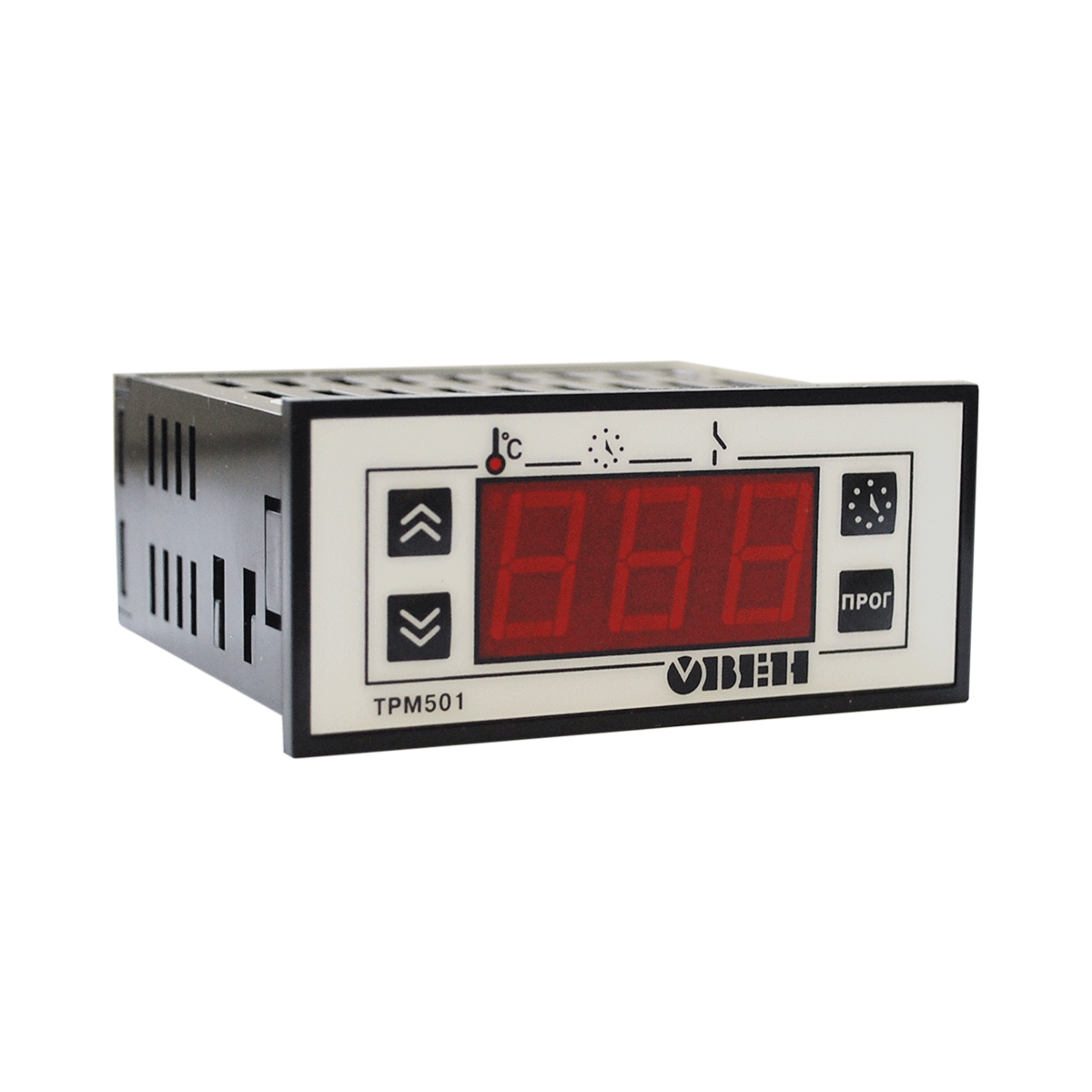

ТРМ501 регулятор с цифровым таймером

7 432.80₽

Бесплатная доставка для заказов свыше 50 000 руб.

  • Флажок Быстрая доставка
  • Флажок Безопасные платежи
ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ
  • Stripe
  • Карта VISA
  • MasterCard
  • American Express
  • Discover Card
  • PayPal
Артикул: trm501 Категории: , ,

Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах с точным соблюдением временных режимов. ТРМ501 – это альтернатива сложным регуляторам с термопаузами. Щитовой терморегулятор с таймером ТРМ501 является компактным и простым в управлении регулятором, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи, пастеризаторы, камеры нагрева и охлаждения по времени.

Функциональные особенности

  • Измерение, индикация и регулирование температуры, давления, уровня, влажности и других физических величин по времени.
  • Дистанционное управление запуском/остановкой с помощью внешней кнопки.
  • Настройка с помощью кнопок на лицевой панели.

Функциональная схема прибора

Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.

Три режима работы регулятора и таймера

  1. Таймер включен и управляет работой регулятора: процесс регулирования будет запускаться и останавливаться таймером (см. пример ниже). Выходное реле 2 используется для сигнализации об окончании процесса регулирования.
  2. Регулирование происходит независимо от таймера (который может быть включен или выключен). По окончании времени работы таймера реле 2 замыкается, регулирование продолжается.
  3. Ручное управление запуском и остановкой процесса регулирования. Таймер при этом включен, уставка таймера равна 0.

Технические характеристики

Питание

Напряжение питания

12 В (постоянного или переменного тока)

Допустимое отклонение напряжения питания

–10 …+10 %

Максимально допустимый ток источника питания

250 мА

Входы

Время опроса входных каналов, не более

1 с

Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)

±0,5 %

Входное сопротивление прибора для унифицированного сигнала:

– тока 0…5 мА, 0…20 мА, 4…20 мА;

10 Ом ±0,5 %

– напряжения 0…100 мВ, 0…50 мВ.

не менее 100 кОм

Напряжение низкого (активного) уровня на управляющем входе (“ПУСК/СТОП”)

0…0,8 В

Напряжение высокого уровня на управляющем входе (“ПУСК/СТОП”)

2,4…30 В

Выходное сопротивление устройства внешнего управления таймером

не более 1 кОм

Выходы

Количество встроенных выходных э/м реле

2

Максимально допустимый ток, коммутируемый контактами э/м реле

8 А при 220 В 50 Гц и cos φ > 0,4

Таймер
Модификация

Диапазон настройки таймера

 Дискретность работы таймера

ТРМ501

 0…999 мин 1 мин

ТРМ501-С

 0…999 с 1 с

ТРМ501-Д

 0…99,9 с 0,1 с

Корпус

Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели

щитовой Щ3, 76×34×70 мм, IP54

Код tin

Тип датчика

Диапазон измерений

Разрешающая способность

00

ТСМ 100М W100=1,426

–50…+200 °C

1 °C

01

TCM 50M W100=1,426

–50…+200 °C

1 °C

02

TCП 100П W100=1,385 (Pt100)

–99…+650 °C

1 °C

03

ТСП 100П W100=1,391

–99…+650 °C

1 °C

04

ТХК(L)

–99…+750 °C

1 °C

05

ТХА(K)

–99…+999 °C

1 °C

06

Напряжение 0…50 мВ

0…100 %

0,1 %

07

ТСП 50П W100=1,385

–99…+650 °C

1 °C

08

ТСП 50П W100=1,391

–99…+650 °C

1 °C

09

TCM 50M W100=1,428

–99…+200 °C

1 °C

10

Ток 4…20 мА

0…100 %

0,1 %

11

Ток 0…20 мА

0…100 %

0,1 %

12

Ток 0…5 мА

0…100 %

0,1 %

13

Напряжение 0…100 мВ

0…100 %

0,1 %

14

ТСМ 100М W100=1,428

–50…+200 °C

1 °C

15

ТСМ гр. 23

–50…+200 °C

1 °C

19

ТНН(N)

–99…+999 °C

1 °C

20

ТЖК(J)

–99…+900 °C

1 °C

Устройства, подключаемые к дополнительному (управляющему) входу

  • Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
  • Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
  • Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА



Модификации

Модификации ОВЕН ТРМ501

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ТРМ501–Х
Индивидуальный заказ
Единица отсчета времени таймером
минуты
С
секунды
Д
десятые доли секунды

Элементы управления

Элементы управления ТРМ501

3-х разрядный цифровой индикатор отображает:

  • в режиме РАБОТА – значение измеряемой величины или текущее время таймера;
  • в режиме НАСТРОЙКА – названия параметров и их значения.
Элементы управления ТРМ501

Светодиод показывает, что выводится на цифровой индикатор:

  • входная величина – индикатор светится;
  • текущее время таймера – погашен;
  • сигнал аварии на входе – мигает.
Элементы управления ТРМ501

Светодиод состояния таймера (запущен, остановлен, завершил работу, сброшен или выключен);
Элементы управления ТРМ501

 Светодиод состояния реле регулятора (замкнуто/разомкнуто).
Элементы управления ТРМ501

Кнопка используется для управления таймером (ПУСК/СТОП, а также СБРОС после окончания выполнения программы). При уставке таймера равной 0 кнопка используется для ручного управления запуском/остановкой регулятора.
Элементы управления ТРМ501

Кнопка используется для перехода из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и обратно, в режиме ПРОГРАММИРОВАНИЕ – для записи установленных значений в память прибора.
Элементы управления ТРМ501

Кнопкой в режиме РАБОТА осуществляют переход от индикации температуры к индикации времени и обратно.
Элементы управления ТРМ501

Кнопкой можно выключить реле таймера при окончании программы или при аварии датчика.
Элементы управления ТРМ501Элементы управления ТРМ501

Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора и увеличения (уменьшения) значения параметра.

Схемы подключения

Общая схема подключения ТРМ501

Общая схема подключения ТРМ501

Примечание: Трансформатор поставляется в комплекте с прибором ТРМ501

Схемы подключения измерительных датчиков к универсальному входу

Термопреобразователь сопротивления ТСМ/ТСП, Pt100
Термопара ТХК, ТХА, ТНН, ТЖК
Датчик с выходным сигналом тока 0(4)…20, 0…5 мА
Датчик с выходным сигналом напряжения 0…50(100) мВ

Примеры работы

Процесс регулирования будет запускаться и останавливаться таймером
C помощью кнопки запуска на панели прибора или с внешней кнопки, подключенной на вход 2, можно запускать и останавливать регулятор
Регулятор работает независимо от таймера, после окончания отсчета таймер замыкает свое реле
  • После включения в сеть для запуска таймера необходимо нажать кнопку «ПУСК/СТОП». При этом начнется регулирование.
  • Отсчет таймера можно остановить нажатием кнопки «ПУСК/СТОП». Это вызовет паузу в работе регулятора.
  • При повторном нажатии кнопки «ПУСК/СТОП» таймер продолжит отсчет, следовательно, продолжится регулирование.

По умолчанию программа таймера рассчитана на 30 мин. По истечении этого времени регулирование останавливается (реле 1 разомкнуто), реле таймера (реле 2) замыкается. Реле таймера размыкается после его сброса.

Чертежи, схемы, модели

УГО ЕСКД
dwg
39.73 kB
pdf
25.87 kB
УГО СПДС
dwg
36.42 kB
pdf
24.4 kB

Датчик давления 4…20мА
dwg
46.52 kB
pdf
49.81 kB
Датчик напряжения 0…1В
dwg
50.51 kB
pdf
50.89 kB
Датчик температуры 4…20мА
dwg
46.52 kB
pdf
50.51 kB
Датчик тока 4…20мА
dwg
46.52 kB
pdf
48.86 kB
Датчик уровня 4…20мА
dwg
46.43 kB
pdf
49.08 kB
Термопара
dwg
45.3 kB
pdf
45.02 kB
Термосопротивление
dwg
45.49 kB
pdf
43.17 kB

Кнопка без фиксации
dwg
45.99 kB
pdf
41.85 kB
Концевой выключатель
dwg
45.93 kB
pdf
42.33 kB
Поплавковый датчик уровня
dwg
46.4 kB
pdf
44.08 kB

Контактор 220В (Р)
dwg
46.12 kB
pdf
44.57 kB
Лампа сигнализации (Р)
dwg
44.96 kB
pdf
42.47 kB
Промежуточное реле 24В (Р)
dwg
46.11 kB
Промежуточное реле 220В (Р)
dwg
46.24 kB
pdf
45.82 kB
Твердотельное реле 3-32В (Р)
dwg
46.8 kB
pdf
50.96 kB
Твердотельное реле 3-32В (T)
dwg
46.8 kB
pdf
50.96 kB

2D модель ТРМ501-Щ3
dwg
255.06 kB
pdf
60.67 kB
3D модель ТРМ501-Щ3
step
2.22 MB
pdf
608.92 kB



Документация

Документация
webРуководство по эксплуатации ТРМ501 pdf 4.65 MB
Руководство по эксплуатации (краткое) ТРМ501 pdf 0.85 MB
Сертификаты
Декларация о соответствии на ТРМ501 zip 323 kB
Выбрать и заказать
Выбрать и заказать

Цены (обновлено – 20.12.2024 в 16:37 по московскому времени)

Стандартные позиции (цены указаны с НДС)
ТРМ501 7 432,80 ₽
заказать
ТРМ501-С 7 432,80 ₽
заказать
На заказ (цены указаны с НДС)
ТРМ501-Д 7 432,80 ₽
заказать

*Информация не является публичной офертой

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ТРМ501–Х
Индивидуальный заказ
Единица отсчета времени таймером
минуты
С
секунды
Д
десятые доли секунды
