Устройство охладительное УО радиатор для пассивного охлаждения рабочей среды перед измерительным прибором

3 600.00 получить скидку 2%

Бесплатная доставка для заказов свыше 50 000 руб.

  • Флажок Быстрая доставка
  • Флажок Безопасные платежи
ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ
Артикул: uo_100_40 Категории: ,

Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

Устройство охладительное УО-100.40 предназначено для осуществления пассивного охлаждения рабочей среды, подводимой к датчику давления или манометру. В отличие от трубок ТО и ТИ, УО намного компактнее, т.к. имеют маленькую высоту, но достаточно большую площадь отдачи тепла за счёт рёбер.

Технические характеристики УО-100.40:

  • Материал: нержавейка AISI 304 (аналог 08Х18Н10).
  • Максимальная рабочая температура: +600 °С.
  • Максимальное рабочее давление 20 МПа.
  • Резьбовое присоединение: М20×1,5 или G1/2.

Избыточное давление в зависимости от температуры (ГОСТ 356-80)

Условное давление, МПа

Максимальное давление при температуре, МПа

200 С

325 С

400 С

480 С

520 С

590 С

20

20

18

15

13

11,5

9

Габаритные размеры и особенности конструкции

Габаритные размеры УО-100.40

Отличительные особенности

  1. Длина УО выбрана с учетом дефицита места при монтаже и обеспечения требуемого коэффициента теплового деления.
  2. Тонкие стенки и в целом малое количество металла в нижней части изделия обеспечивают меньшую площадь нагрева и снижают передачу тепла на верхние рёбра.
  3. Малая толщина ребра позволяет в сумме вместить большее количество в выбранную длину и тем самым увеличить площадь теплоотдачи, сохранив при этом межрёберное расстояние для рассеивания тепла.
  4. Внутренний диаметр канала выбран 10 мм, согласно рекомендациям Приложения Д свода правил СП 77.13330.2016 для применения в промышленности. Большой диаметр канала позволяет избежать его преждевременного засорения.

Рекомендации по монтажу

Согласно своду правила СП 77.1333.2016, пункт 6.3.7:

  1. Размещение трубной проводки должно быть таким, чтобы в трубной проводке, заполненной газом, не накапливался конденсат, а в трубной проводке, заполняемой жидкостью, не накапливались выделяющиеся из жидкости газы.
  2. Трубную проводку, заполненную паром, конфигурируют аналогично проводке, заполняемой жидкостью.

Для обеспечения данных условий необходимо:

  • для газовой измеряемой среды размещать прибор выше отбора;
  • для жидкости измеряемой среды размещать прибор ниже отбора.
Монтаж УО-100.40 при применении в жидкой среде
Монтаж УО-100.40 при применении в газовой среде



Место для уплотнения

Уплотнение УО-100.40 с посадочным местом (бобышкой) проходит по нижней части.

Размещение уплотнительной прокладки

Уплотнительная прокладка подбирается в зависимости от характеристик рабочей среды (в комплект поставки не входит).

Расчётные модели охлаждения

ВАЖНО! Расчёты охлаждения представлены путём программного метода, эксперименты с охлаждением на практике не проводились.

При расчете нужно учитывать, что в связке отборного устройства при монтаже датчиков давления и манометров обязательно используются клапаны или вентильные блоки, которые, в свою очередь, дают дополнительную площадь пассивного охлаждения, и температура на выходе к измерительному устройству будет ниже, чем показаны на рисунках. При моделировании мы этого не учитывали, так как клапаны и вентильные блоки могут использоваться разных вариантов. Мы показали только работу охлаждения отдельно взятого УО.

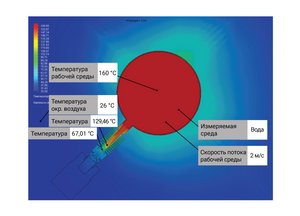

Пример моделирования №1. Охлаждение воды

  • Температура рабочей среды 160 °С.
  • Скорость потока рабочей среды 2 м/с.
  • Температура окружающего воздуха 26 °С.

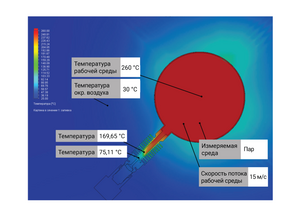

Пример моделирования №1Пример моделирования №2. Охлаждение пара

  • Температура рабочей среды 260 °С.
  • Скорость потока рабочей среды 15 м/с.
  • Температура окружающего воздуха 30 °С.

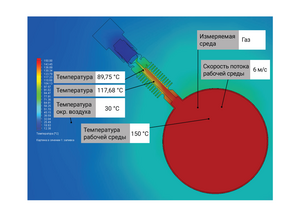

Пример моделирования №2Пример моделирования №3. Охлаждение газа

  • Температура рабочей среды 150 °С.
  • Скорость потока рабочей среды 6 м/с.
  • Температура окружающего воздуха 30 °С.

Пример моделирования №3

Модификации

Варианты исполнений охладителя

Модификация

Резьба к процессу

Резьба к преобразователю

УО-100.40

Наружная М20×1,5

Внутренняя М20×1,5

УО-100.40.2

Наружная G1/2

Внутренняя G1/2

УО-100.40.1.2

Наружная М20×1,5

Внутренняя G1/2

УО-100.40.2.1

Наружная G1/2

Внутренняя М20×1,5
