ИТП-17.Щ9 трехцветный измеритель-индикатор с универсальным входом

Обновление товара: 1 июня, 2026 в 12:27

ИТП-17 трехцветный измеритель-индикатор с универсальным входом

5 978.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: itp17 Категории: Измерители-индикаторы, Измерители-регуляторы, Контрольно-измерительные приборы

Описание

Описание

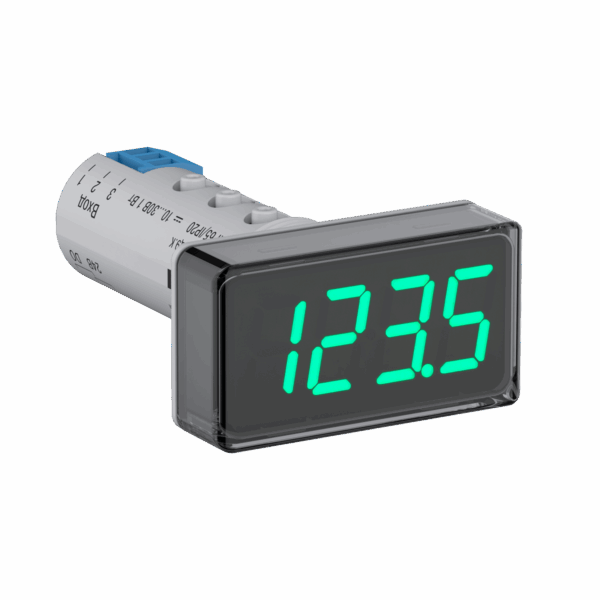

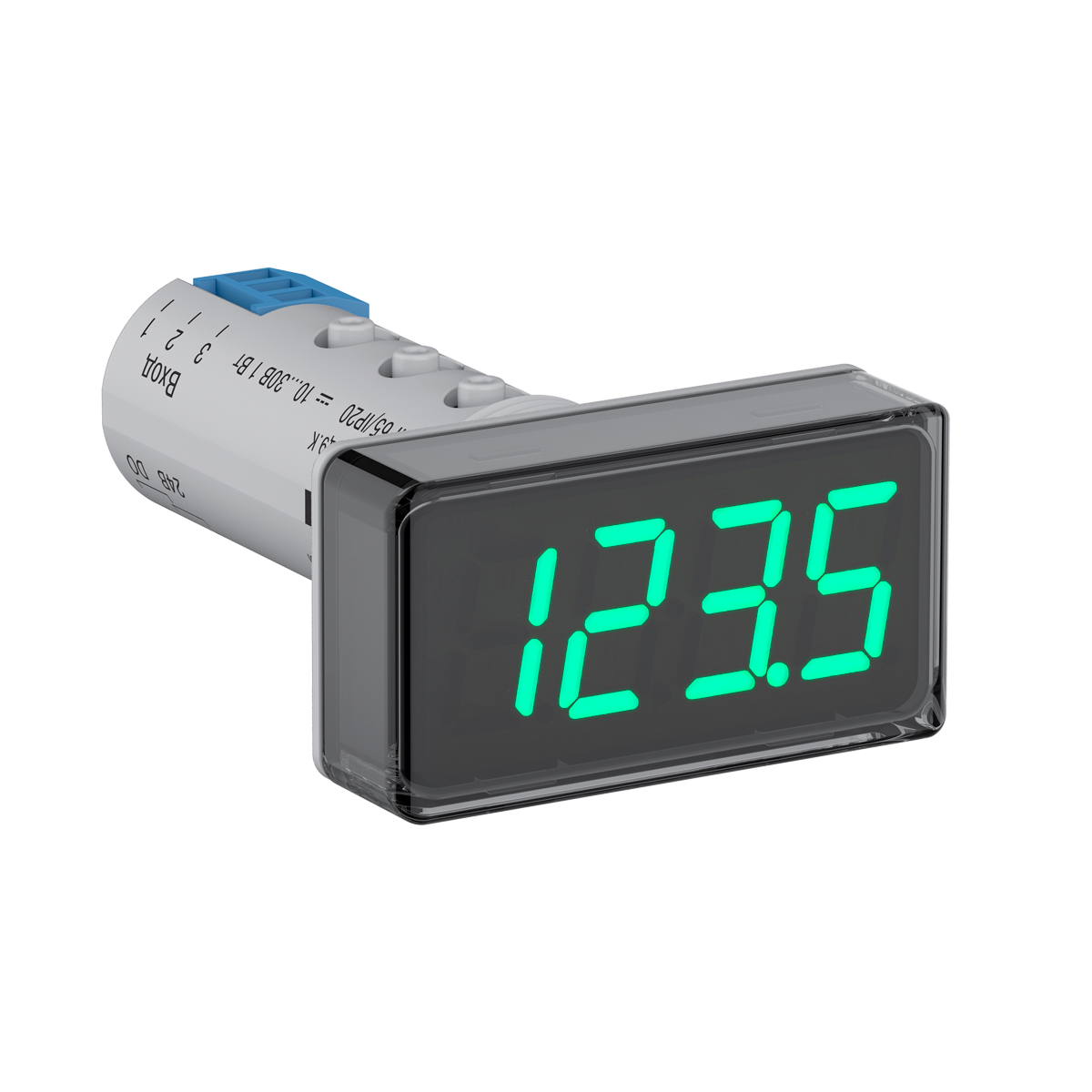

Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.

Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.

При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.

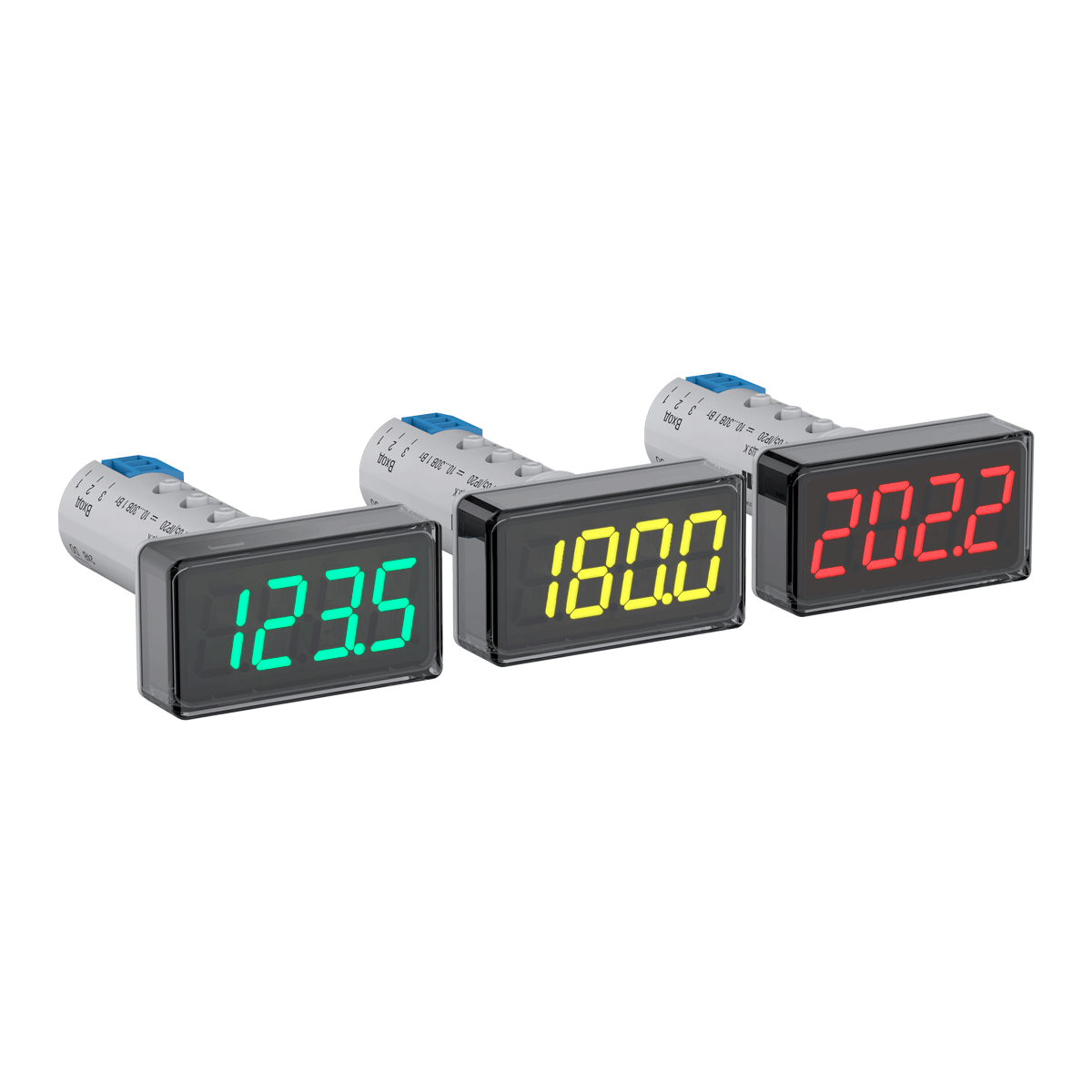

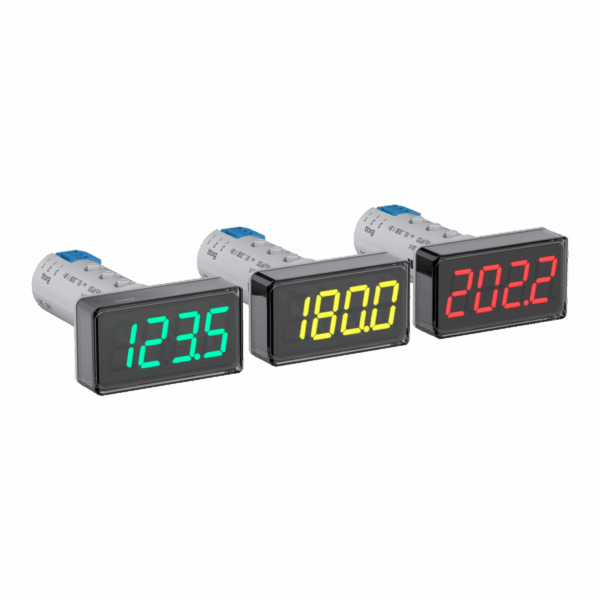

Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.

Преимущества

Совместимость с любыми датчиками
Поддерживает 42 типа сигналов: ТС, ТП, U, I
Компактный монтаж в щит
В отверстие светосигнальной арматуры 22 мм
Трехцветная индикация
Построение до пяти цветоразделенных зон
Две функции дискретного выхода
Регулирование параметров или аварийная сигнализация
Устройство имеет сертификат средства измерения и выпускается с первичной поверкой

Возможности

Индикация измеренного значения на трёхцветном цифровом дисплее
Выход 200 мА, 42 В для сигнализации или управления
Настройка динамической цветовой индикации по заданным порогам
Режим статического отображения параметра: зелёный, жёлтый или красный цвет
Индикация аварии при неисправности датчика

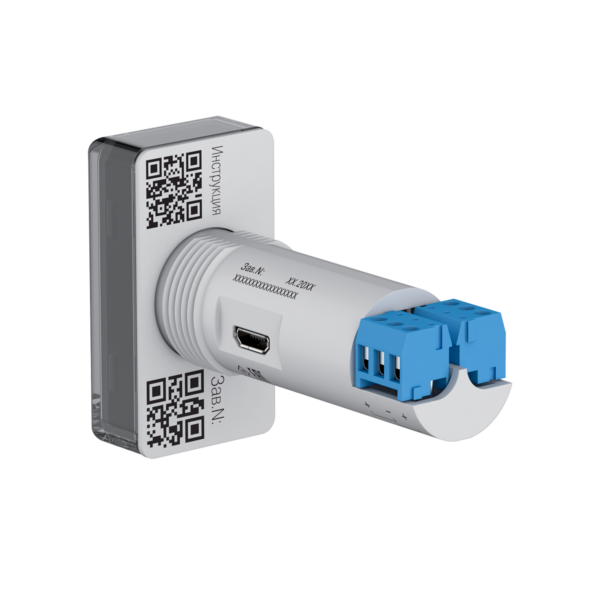

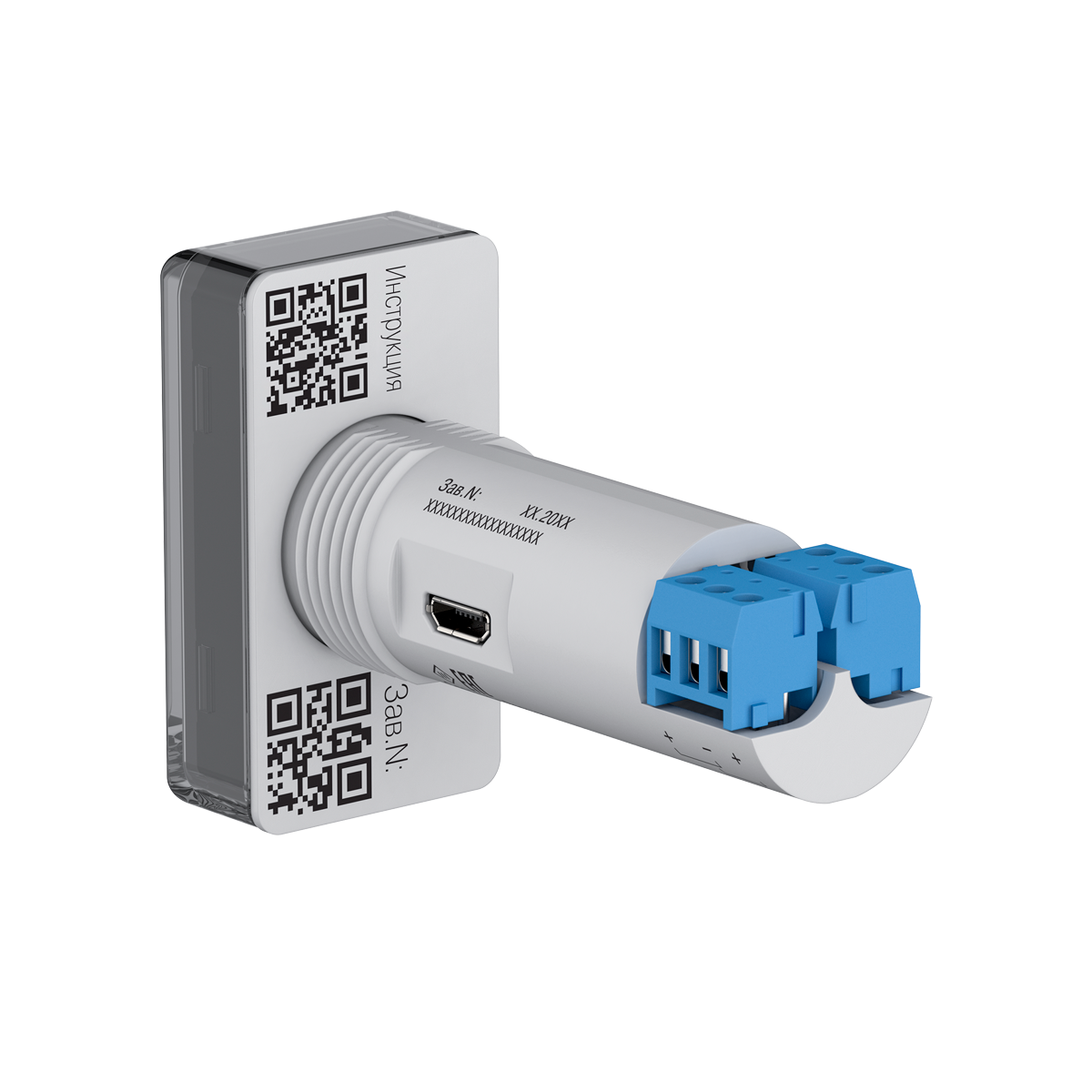

Подключение через micro USB для настройки в Owen Configurator
Монтаж щитового прибора с помощью съемных винтовых клемм

Основные технические характеристики

Входы и выходы
- 1 × AI
- 1 × DO транзисторный ключ 200 мА 42 В
Интерфейсы
- 1 × micro USB
2 типа корпусов
- щитовой 48×26×72мм

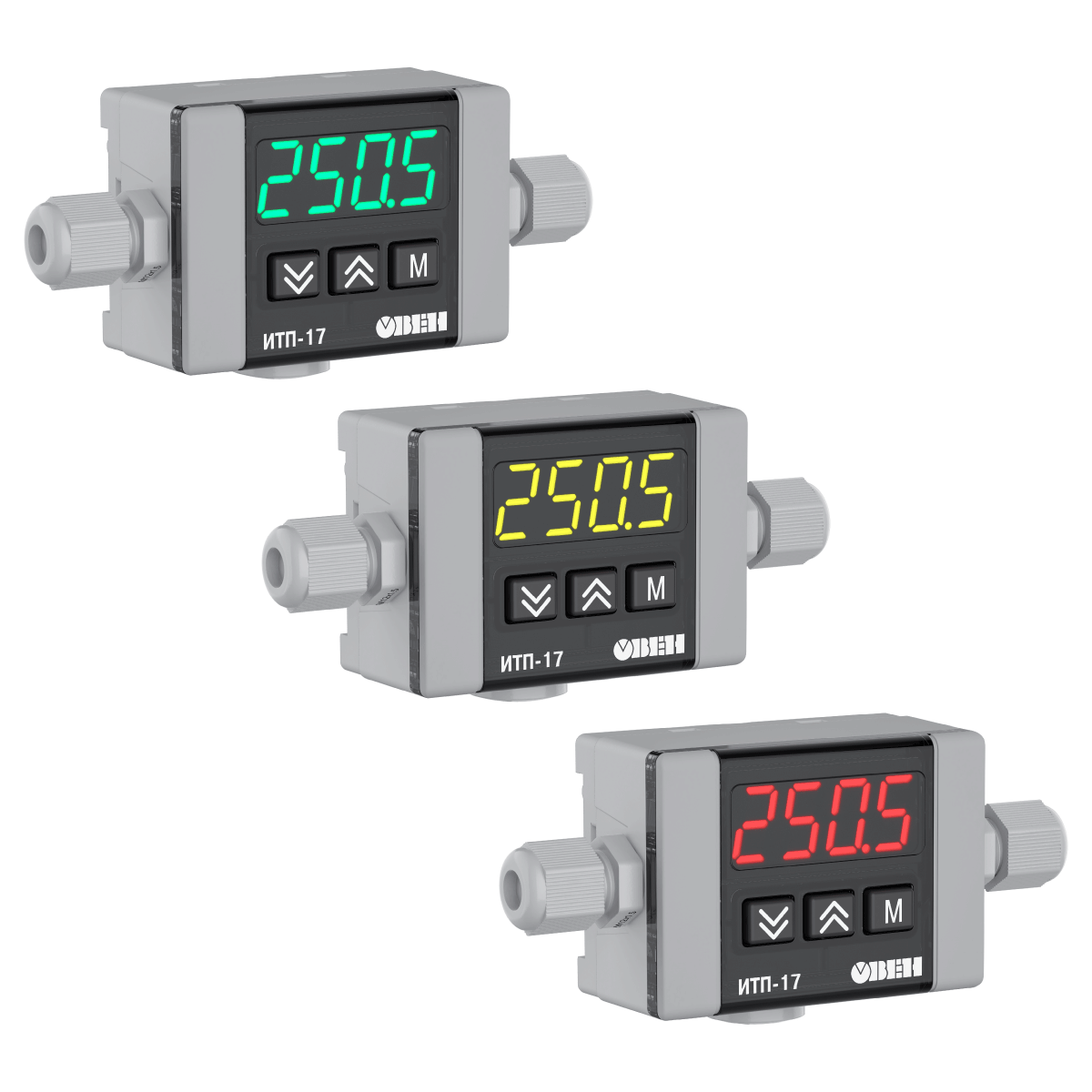

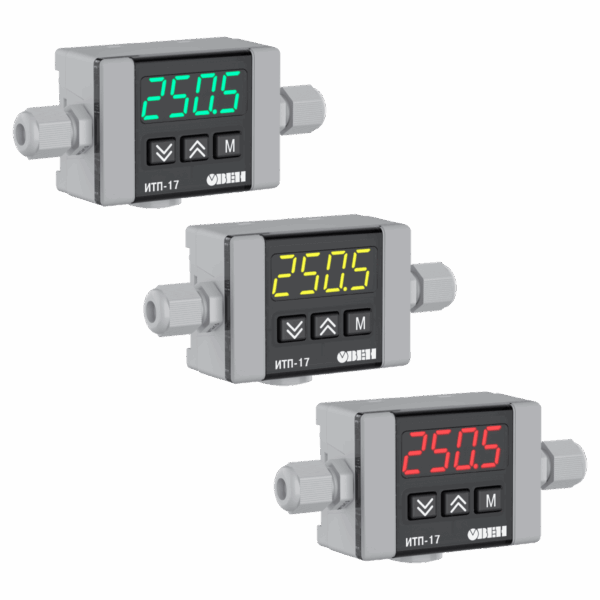

- настенный 71×51×30 мм
Питание
- =24 В

Работа индикации

ИТП-17 обеспечивает наглядное отображение текущего состояния измеряемой величины с помощью автоматической смены цвета дисплея. Можно настроить до пяти цветоразделенных зон. Цвет подсветки меняется в зависимости от значения параметра, чтобы оператор мог мгновенно определить критичность показаний.

Пользователь самостоятельно задаёт пороги переключения для каждого диапазона: например, от 0 до 50 °C – недогрев, от 50 до 90 °C – нормальное значение и так далее.

Можно задать любые границы зон и соответствующие им цвета внутри диапазона измерения. Главное – значения каждой следующей границы должны быть больше предыдущей.

Технические характеристики

Технические характеристики
Характеристики измерительных датчиков

Общие сведения
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Корпус Щ9	48×26×72 мм IP65 со стороны лицевой панели IP20 со стороны клемм
Корпус Н3	71×51×30 мм IP65
Цвет индикации	зеленый, желтый, красный
Индикатор	4-разрядный с высотой цифр 14 мм
Входы
Количество	1 × AI
Время опроса входа, не более	1 с
Подключаемые сигналы	Ток: 0…5 мА, 0(4)…20 мА Напряжение: 0(2)…10 В Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Пределы допускаемой основной приведенной погрешности измерений, не более:	±0,25 % ТС, сигналы напряжения и силы постоянного тока ±0,5 % ТП, пирометры
Выходы
Количество	1 × DO, выход К
Тип выхода
К	Транзисторный ключ n-p-n: 200 мА, 42 В
Эксплуатация
Рабочая температура	-40…+60 ⁰С
Средняя наработка на отказ	100 000 ч
Средний срок службы	12 лет
Гарантия	2 года
Устойчивость к механическим воздействиям	Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013

Термопреобразователи сопротивления по ГОСТ 6651-2009

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
C 50	ТСМ (Cu50) W100=»1.426	-50…+200
50 C	ТСМ (50М) W100=»1.428	-180…+200
P 50	ТСП (Pt50) W100=»1.385	-200…+850
50P	ТСП (50П) W100=»1.391″	-200…+850
C100	ТСМ (Cu100) W100=»1.426	-50…+200
100C	ТСМ (100М) W100=»1.428	-180…+200
P 100	ТСП (Pt100) W100=»1.385	-200…+850
100P	ТСП (100П) W100=»1.391″	-200…+850
100n	ТСН (100Н) W100=»1.617	-60…+180
C500	ТСМ (Cu500) W100=»1.426	-50…+200
500C	ТСМ (500М) W100=»1.428	-180…+200
P500	ТСП (Pt500) W100=»1.385	-200…+850
500P	ТСП (500П) W100=»1.391″	-200…+850
500n	ТСН (500Н) W100=»1.617	-60…+180
C 1.0	ТСМ (Cu1000) W100=»1.426	-50…+200
1.0 C	ТСМ (1000М) W100=»1.428	-180…+200
P 1.0	ТСП (Pt1000) W100=»1.385	-200…+850
1.0 P	ТСП (1000П) W100=»1.391″	-200…+850
1.0 n	ТСН (1000Н) W100=»1.617	-60…+180

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.L	термопара ТХК (L)	-200…+800
tC.J	термопара ТЖК (J)	0…+900
tC.n	термопара ТНН (N)	-200…+1300
tC.HA	термопара ТХА (K)	-200…+1300
tC.S	термопара ТПП (S)	0…+1600
tC.r	термопара ТПП (R)	0…+1600
tC.b	термопара ТПР (В)	+600…+1800
tC.A1	термопара ТВР (А-1)	+1000…+2500
tC.A2	термопара ТВР (А-2)	+1000…+1800
tC.A3	термопара ТВР (А-3)	+1000…+1800
tC.t	термопара ТМК (Т)	-200…+400

Термоэлектрические преобразователи по DIN 43710

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.dL	Typ.L	-200…+900

Сила постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
I 0.5	0…5 мА	0…100
I0.20	0…20 мА	0…100
I4.20	4…20 мА	0…100

Напряжение постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
u-5.5	-50…+50 мВ	0…100
u 0.1	0…1 В	0…100
u 0.10	0…10 В	0…100
u 2.10	2…10 В	0…100

Пирометры суммарного излучения по ГОСТ 10627-71

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
P Ir.1	РК-15	400…1500
P Ir.2	РК-20	600…2000
P Ir.3	РС-20	900…2000
P Ir.4	РС-25	1200…2500

Функциональная схема

Схемы подключения

Схема подключения ИТП.17.Н3

Схема подключения ИТП.17.Щ9

Примеры схем подключения к ИТП17.Щ9

ИТП17.Щ9 + 4…20мА ТС

ИТП17.Щ9 + 4…20мА ПД100 и внешним ИП

ИТП17.Щ9 + ПР200(И 4…20мА)

Примеры схем подключения к ИТП17.Н3

ИТП17.Н3 + 4…20мА ТС

ИТП17.Н3 + 4…20мА ПД100 и внешним ИП

ИТП17.Н3 + ПР200(И 4…20мА)

Чертежи, схемы, модели

Габаритный чертеж

2D Модель ИТП-17.Щ9	dwg 354.83 kB pdf 95.35 kB
3D Модель ИТП-17.Щ9	step 5.66 MB pdf 483.65 kB
2D Модель ИТП-17.Н3	dwg 403.01 kB pdf 59.81 kB
3D Модель ИТП-17.Н3	stp 14.36 MB pdf 675.28 kB

Документация и ПО

Документация
Руководство по эксплуатации ИТП-17		pdf	2.72 MB
Протокол испытаний корпуса Щ9 на IP65		pdf	4.37 MB
Пример настройки ИТП-17		pdf	0.89 MB
Сертификаты
Декларация о соответствии на ИТП-17		zip	43.09 kB
Сертификат средств измерений ИТП-17	Россия. 97450-26	zip	317.04 kB
ПО
Owen Configurator	v1.31.150.0	zip	191.3 MB

Комплектация

Прибор ИТП-17.Щ9

Крепеж
Паспорт и гарантийный талон
Руководство по эксплуатации
Шаблон наклейка для монтажа
Комплект клеммников и отвертка
Уплотнитель

Прибор ИТП-17.Н3

Крепеж
Паспорт и гарантийный талон
Руководство по эксплуатации

Выбрать и заказать

Цены (обновлено — 31.05.2026 в 13:30 по московскому времени)

цены указаны с НДС
ИТП-17.Щ9.К Компактный измеритель аналоговых сигналов в щитовом исполнении 48×26×72	5 978,00 ₽	заказать
ИТП-17.Н3.К Компактный измеритель аналоговых сигналов в настенном исполнении 71×51×30	5 978,00 ₽	заказать
