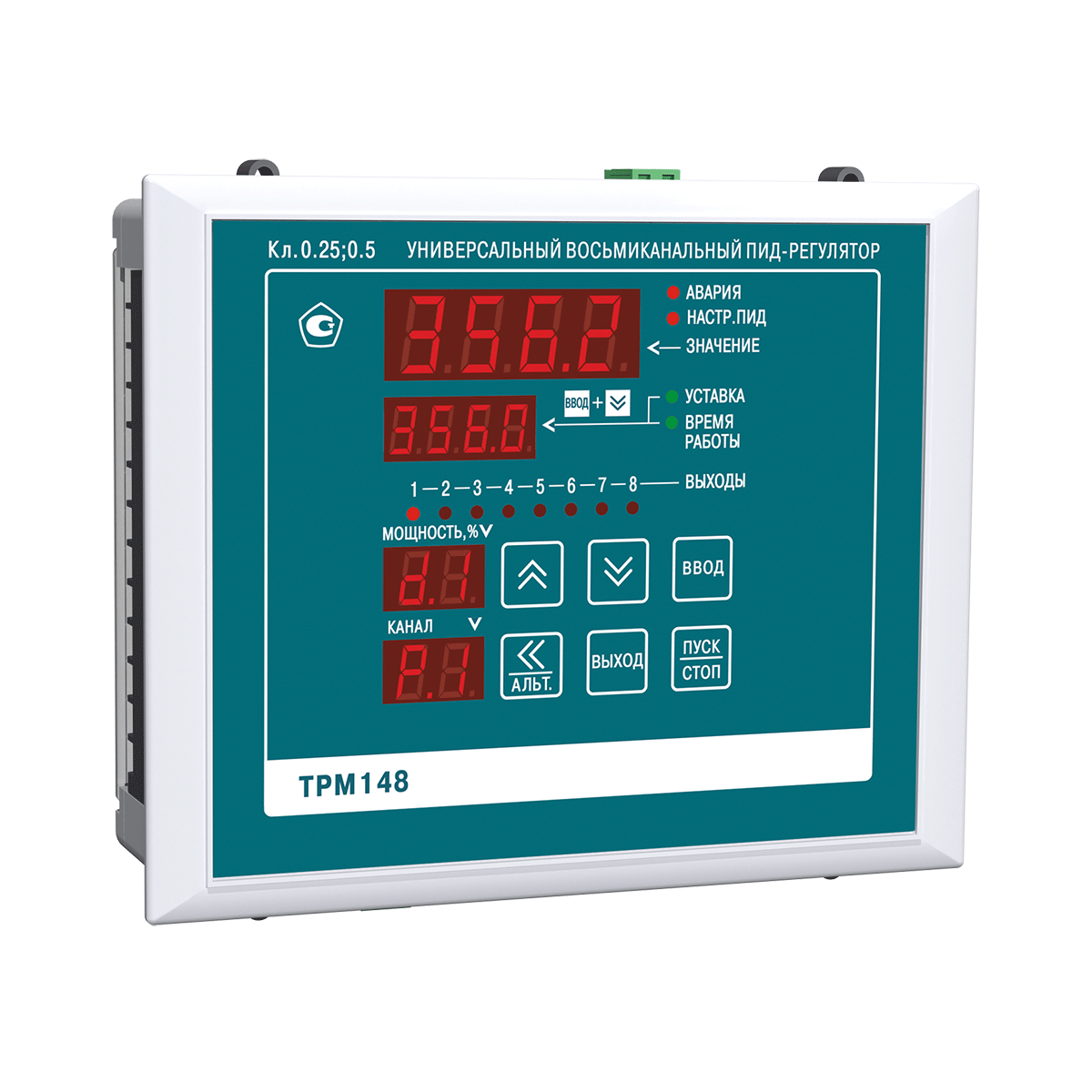

ТРМ148 восьмиканальный ПИД-регулятор с RS-485
24 600.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
ТРМ148 применяется для построения многоканальных автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др. Подходит для автоматизации многозонных и многокамерных печей, сушильных шкафов или агрегатов закалки.
Функциональные возможности
- Линейка стандартных модификаций для наиболее распространенных технологических процессов.
- Восемь универсальных входов для подключения широкого спектра датчиков.
- До восьми встроенных выходных элементов различных типов в зависимости от выбранной пользователем комбинации для управления исполнительными механизмами:
- 2-позиционными (ТЭНы, двигатели, устройства сигнализации);
- 3-позиционными (задвижки, краны).
- Вычисление дополнительных функций от измеренных величин.
- Задание графика коррекции уставки по измерениям другого входа или по времени.
- Автонастройка ПИД-регуляторов.
- Режим ручного управления выходной мощностью.
- Встроенный интерфейс RS-485 (протокол ОВЕН) Modbus ASCII/RTU.
- Широкие возможности конфигурирования:
- программа «Конфигуратор ТРМ148» для свободного конфигурирования прибора;
- задание параметров с лицевой панели прибора.
- Быстрый доступ к уставкам.
Технические характеристики
Напряжение питания |
90…245 В перем. тока |
Частота напряжения питания |
47…63 Гц |
Потребляемая мощность |
не более 12 ВА |
Количество входов для подключения датчиков |
8 |
Время опроса одного входа |
не более 0,5 с |
Количество каналов регулирования |
8 |
Количество выходных элементов |
8 |
Интерфейс связи с компьютером |
RS-485 (протокол ОВЕН), Modbus ASCII/RTU |
Напряжение встроенного источника питания активных датчиков |
24 ± 3 В |
Максимальный ток встроенного источника питания |
180 мА |
Тип и габаритные размеры корпуса |
Щ4, 96×96×140 мм; Щ7, 144×169×50,5 мм |
Степень защиты корпуса |
IP54 со cтороны передней панели |
Характеристики измерительных датчиков
Тип датчика |
Диапазон измерений |
Разрешающая способность |
Предел основной приведенной погрешности |
ТСМ 50М/100М (W100=1,426) |
–50…+200 °С |
0,1 °С |
0,25 % |
ТСМ 50М/100М (W100=1,428) |
–190…+200 °С |
0,1 °С |
|
ТСП 50П/100П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
ТСП 50П/100П (W100= 1,385), Pt100 |
–200…+750 °С |
0,1 °С |
|
ТСП 500П/1000П (W100=1,391) |
–200…+750 °С |
0,1 °С |
|
ТСП 500П/1000П (W100=1,385), Pt1000 |
–200…+750 °С |
0,1 °С |
|
ТСП 100Н/1000Н (W100=1,617) |
–60…+180 °С |
0,1 °С |
|
ТСМ гр. 23 |
–50…+200 °С |
0,1 °С |
|
ТХК (L) |
–200…+800 °С |
0,1 °С |
0,5 % |
ТХА (К) |
–200…+1300 °С |
1 °С |
|
ТЖК (J) |
–200…+1200 °С |
1 °С |
|
ТНН (N) |
–200…+1300 °С |
1 °С |
|
ТПП (S), ТПП (R) |
0…+1750 °С |
1 °С |
|
ТПР (B) |
+200…+1800 °С |
1 °С |
|
ТВР (А-1) |
0…+2500 °С |
1 °С |
|
ТВР (А-2) |
0…+1800 °С |
1 °С |
|
ТВР (А-3) |
0…+1600 °С |
1 °С |
|
ТМК (Т) |
–200…+400 °С |
0,1 °С |
|
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА |
0…100 % |
0,1 % |
0,25 % |
Сигнал напряжения –50…+50 мВ, 0…1 В |
0…100 % |
0,1 % |
0,25 % |
Датчик положения задвижки: |
|||
– резистивный 0,9 кОм; 2,0 кОм |
0…100 % |
1 % |
0,25 % |
– токовый 0…5 мА, 0…20 мА, 4…20 мА |
0…100 % |
0,1 % |
0,25 % |
Характеристики выходных элементов
Обозначение |
Тип выходного элемента (ВЭ) |
Электрические характеристики |
Р |
электромагнитное реле |
4 при 220 В 50 Гц, cos φ > 0,4 |
К |
транзисторная оптопара структуры n–p–n типа |
400 мА при 60 В |
С |
симисторная оптопара |
50 мА при 300 В (пост. откр. симистор) |
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Сопротивление нагрузки 0…900 Ом |
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Сопротивление нагрузки более 2 кОм |
Т |
выход для управления |
выходное напряжение 4…6 В |
Условия эксплуатации
Температура окружающего воздуха |
+1…+50 °С |
Атмосферное давление |
86…106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) |
не более 80 % |
Преимущества
Модификации
Стандартные модификации ОВЕН ТРМ148
«Заказные» модификации ОВЕН ТРМ148
Тип корпуса
Щ4 |
Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. |
Щ7 |
Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. |
Обозначение
Для заказа прибора в корпусе Щ7 добавьте “.Щ7” в конец выбранной маркировки . Например ТРМ148-Р.Щ7 или ТРМ148-ИИИИРРРР.Щ7
Элементы управления
Цифровые индикаторы
Индикатор | Что отображает |
Индикатор 1 | Текущее значение регулируемой величины в выбранном канале |
Индикатор 2 | Текущее значение уставки. Также отображаются состояния останова регулирования STOP и аварийного состояния «Fail» |
Индикатор 3 | Значение выходной мощности в выбранном канале |
Индикатор 4 | Номер объекта и канала через точку. Если объект единственный, то индикатор показывает только номер канала |
Назначение светодиодов
Состояние светодиодов | Что отображает |
Светодиод АВАРИЯ светится | При «критической» аварии (обрыв датчика, перегрев, и т.п.), при этом регулирование останавливается |
Светодиод мигает | При некритической аварии, а также если один из каналов находится в режиме ручного управления выходной мощностью |
Светодиод «НАСТР.ПИД» светится | При автонастройке ПИД-регулятора в каком-либо канале |
Светодиоды 1…8 | Отображают состояние ключевых выходных элементов. При включенном ВЭ светодиод светится |
Кнопками с изображением стрелок переключаются индицируемые каналы. Одновременным нажатием этих двух кнопок можно включить режим автоматического, с заданной пользователем частотой, переключения каналов.
Кнопки выполняют следующие основные функции
В случае аварии можно получить информацию о коде аварии. |
|
Запуск и остановка процесса регулирования |
|
Вход в какой-либо режим и подтверждение записи информации |
|
Выход из различных режимов, отключение аварийной сигнализации, отмена внесенных изменений при программировании |
|
+ |
Индикатор 2 покажет время работы регулятора (при этом засветится светодиод «ВРЕМЯ РАБОТЫ») |
+ |
Переход в режим программирования |
+ |
Переход в режим «быстрого» задания уставок |
+ |
Переход в режим автонастройки ПИД-регуляторов |
+ + |
Переход в режим ручного управления выходной мощностью в текущем канале |
+ + |
Принудительная перезагрузка прибора |
и |
Кнопки при программировании используются для уменьшения или увеличения значения параметра |
Схемы подключения

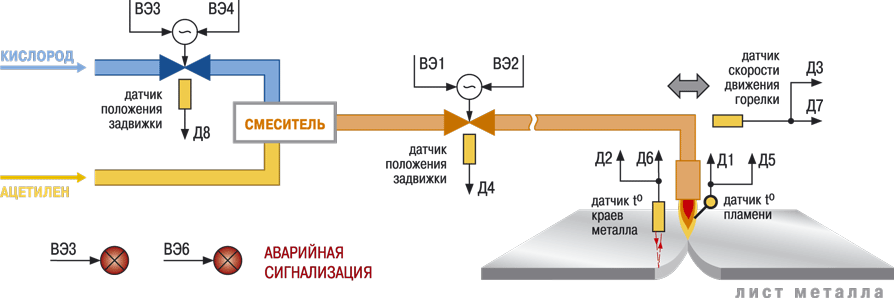

Стандартные конфигурации и примеры применения
Конфигурация 1
8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах.
Конфигурация 2
8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания.
Конфигурация 3
4 канала управления 3-позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.). Возможен процесс регулирования как с датчиком положения ИМ, так и без него. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.
Конфигурация 4
4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.
Конфигурация 5
4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины.
Конфигурация 6
2 канала регулирования 3-позиционными ИМ (задвижками, заслонками, жалюзи и т. д.). Регулируемая величина может быть вычислена по результатам измерений трех входов. Имеется вход для подключения датчика положения. В каждом канале осуществляется контроль нахождения регулируемой величины в заданном диапазоне.
Чертежи, схемы, модели
Документация
Документация | ||||
webРуководство по эксплуатации ТРМ148 | 39.59 MB | |||
Руководство по эксплуатации (краткое) ТРМ148 | 3.44 MB | |||
Пример настройки пользовательской конфигурации | 8 независимых каналов: 1…4 нагреватели, 5…8 охладители | |||
Сертификаты | ||||
Декларация о соответствии на ТРМ148 | zip | 0.86 MB | ||
Сертификат средств измерений ТРМ148 | Беларусь | zip | 1.09 MB | |
Сертификат средств измерений ТРМ148 | Россия. 39835-08 |
zip | 246.86 kB | |
Сертификат средств измерений ТРМ148 | Казахстан | zip | 170.93 kB | |
Описание типа СИ ТРМ148 | 0.98 MB | |||
ПО | ||||
Конфигуратор ТРМ148 | zip | 1 MB | ||
Прошивка ТРМ148 v5.08 | Для добавления Modbus ASCII/RTU на приборы ТРМ148 от 2011 г. | zip | 541.53 kB | |
Конфигуратор EasyGo ТРМ148 | Специализированные утилиты для быстрой настройки | zip | 0.81 MB |
