ПР205 программируемое реле с графическим дисплеем и Ethernet
22 848.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.
Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.
Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.
Области применения
Особенности и преимущества
HMI: графический экран и кнопки
- Графический цветной экран диагональную 2,4“, 320×240.
- 6 механических кнопок с возможностью пользовательской настройки.
- 5 светодиодов: 3 сервисных, 2 пользовательских.
Оптимальная комбинация входов/выходов
- 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
- 3 универсальных аналоговых выхода: 4…20 мА/0…10 В.
- 6 дискретных входов (питание =24 В).
- 2 быстрых дискретных входа до 100 кГц.
- 8 дискретных выходов (Э/М реле и транзисторные ключи).
Коммуникационные возможности
- Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
- Прямой доступ в облачный сервис OwenCloud.
- Подключение к ПК для конфигурирования и записи программы.
- Настройка в OWEN Configurator.
- Визуализация процессов с помощью панелей оператора и SCADA.
- Увеличение входов/выходов с помощью модулей Мх210.
- До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
- Интеграция в SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Увеличение входов/выходов с помощью модулей Мх110.
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы.
Конструктивные особенности
- Компактный модульный корпус шириной 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация
- 2 модификации по питанию: ~/=24 и ~230 В.
- Увеличение каналов ввода/вывода с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -20…+55 ºС.
- Конфигурирование и запись программы через USB, Ethernet.

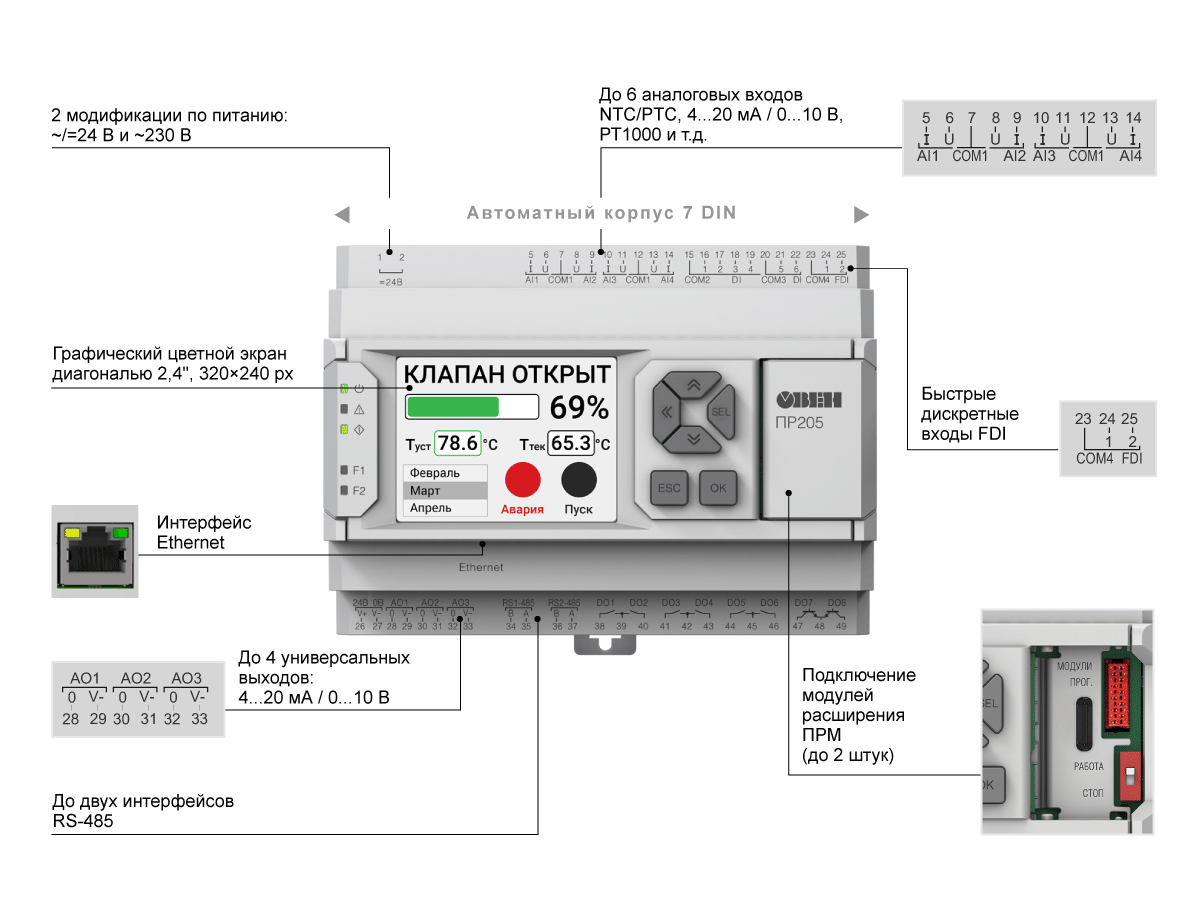

Отличительные характеристики ПР205
Модули расширения ОВЕН ПРМ для ПР205
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР205:
- ПРМ-1 – для увеличения дискретных входов и выходов.
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 – для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР205 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР205 и модули ПРМ с разным типом питания.
Примеры применения
Управление микроклиматом птицекомплекса
ОВЕН ПР205 предназначен для автоматизации систем управления микроклиматом в небольших и средних помещениях птицеводческих комплексов. Устройство обеспечивает мониторинг ключевых параметров: температуры, уровня влажности и скорости воздушного потока. На встроенном цветном графическом дисплее отображаются текущие значения в реальном времени. Простая интеграция в SCADA-системы и облачный сервис OwenCloud обеспечивает удаленный мониторинг за состоянием системы и ее настройку.
Управление температурой, влажностью, вентилятором, ТЭНом, задвижками и клапанами в инкубаторе птицекомплекса
ОВЕН ПР205 может применяться для автоматизации малых и средних инкубаторов. Интуитивный графический интерфейс с цветным экраном упрощает настройку параметров и мониторинг процессов в реальном времени. Интеграция с облачным сервисом OwenCloud позволяет удаленно управлять системой, анализировать архивные данные и оперативно реагировать на отклонения. Модульная архитектура, устойчивость к перепадам температуры (-20…+55 °C) и возможность расширения каналов ввода-вывода обеспечивают гибкость и надежность системы в условиях птицекомплекса.
Управление автоклавом
ОВЕН ПР205 применим для автоматизации работы автоклавов различных типов и размеров. На цветном графическом дисплее отображаются ключевые параметры системы. Большое количество входов и выходов различных типов позволяет объединить управление всей установкой в одном приборе. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленный контроль и управление.
Управление промышленным куттером
ОВЕН ПР205 может применяться для автоматизации установок с куттерами любого типа. Благодаря возможности создания в программе нескольких режимов работы, система легко адаптируется под различные виды загрузки. Цветной графический дисплей предназначен для вывода значений контролируемых параметров системы, таких как температура, давление, время работы куттера.
Управление розливом воды в 19-литровые бутыли
ОВЕН ПР205 обеспечивает управление скоростью конвейера, дозировкой и герметизацией тары на линиях с низкой и средней степенью автоматизации. Интуитивный графический интерфейс с цветным экраном позволяет оператору легко настраивать параметры розлива, отслеживать статус линии в реальном времени и оперативно вносить коррективы. Наличие интерфейса Ethernet позволяет подключать прибор к SCADA-системам для удаленного контроля производительности, анализа данных и автоматизации логистических процессов готовой продукции.
Управление вентиляцией
ОВЕН ПР205 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Устройство обеспечивает поддержание заданной температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы с различными режимами работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Интеграция в SCADA-системы и облачный сервис OwenCloud реализована через интерфейс Ethernet, что обеспечивает лёгкое подключение, удалённое управление и мониторинг.

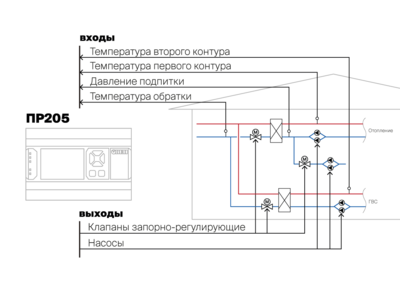

Управление отоплением и ГВС
ОВЕН ПР205 совместим с системами ГВС и отопления, включающими до четырёх независимых контуров. Прибор обеспечивает поддержание давления за счет управления группами циркуляционных и подпиточных насосов. Готовые макросы способствуют сокращению сроков разработки программы с различными режимами работы (день/ночь, зима/лето и т.п.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг.
Технические характеристики
|
Наименование |
ПР205-230 |
ПР205-24 |
|
|
HMI |
|||
|
Тип дисплея (тип матрицы) |
Графический (IPS LCD) |
||
|
Количество отображаемых цветов |
65535 |
||
|
Диагональ |
2,4“ |
||
|
Разрешение |
320 × 240 пикселей |
||
|
Поддерживаемые языки |
Русский, английский |
||
|
Кнопки |
6 механических кнопок (с возможностью программной пользовательской настройки) |
||
|
Светодиоды |
3 сервисных, 2 пользовательских |
||
|
Программирование |
|||
|
Среда программирования |
|||
|
Конфигурирование |
|||
|
Объем Retain-памяти |
2040 байт |
||
|
Объем памяти сетевых переменных (режим slave) |
2040 байт |
||
|
Количество сетевых запросов в режиме Master |
192 |
||
|
Стек |
Динамический |
||
|
Память ПЗУ |
64 кбайт |
||
|
Память ОЗУ |
320 кбайт |
||
|
Интерфейсы программирования и конфигурирования |
microUSB, Ethernet |
||
|
Общие сведения |
|||
|
Диапазон переменного напряжения питания |
90 до 264 В (номинальное 230 В, при 50 Гц) |
~20…27 В (номинальное ~24 В, при 50 Гц) |
|
|
Диапазон постоянного напряжения питания |
127…373 В (номинальное 230 В) |
=20…36 В (номинальное =24) |
|
|
Встроенный источник питания |
=21,6…26,4 В (=24 В), 100 мА |
– |
|
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
||
|
Часы реального времени |
есть |
||
|
Модули расширения ПРМ |
Да, до 2 шт. |
||
|
Flash-память (архив) |
|||
|
Количество циклов записи и стирания |
100 000 |
||
|
Максимальный размер файла архива |
2048 байт |
||
|
Максимальное количество файлов архива |
50 шт. |
||
|
Минимальный период записи архива |
30 c |
||
|
Дискретные входы |
|||
|
Количество |
6 |
||
|
Тип |
Дискретный (Д) |
||
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
||
|
Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p |
|||
|
Номинальное напряжение питания |
=24 В |
||
|
Гальваническая развязка |
Групповая, по 4 входа |
||
|
Электрическая прочности изоляции |
510 В |
||
|
Быстрые дискретные входы |
|||
|
Количество |
2 шт. |
||
|
Тип |
Дискретный скоростной (ДС) |
||
|
Подключаемые датчики |
Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p |
||
|
Работа в режиме DI |
Да |
||
|
Минимальная длительность импульса |
5 мкс |
||
|
Максимальная частота импульсов |
100 кГц |
||
|
Номинальное напряжение питания |
24 В |
||
|
Гальваническая развязка |
Групповая |
||
|
Электрическая прочности изоляции |
510 В |
||
|
Аналоговые входы |
|||
|
Количество |
4 |
||
|
Тип измеряемых сигналов |
Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. |
||
|
Период обновления значений всех каналов, не более |
1 мс |
||
|
Работа в дискретном режиме |
Да, = 24 В |
||
|
Гальваническая развязка |
Отсутствует |
||
|
Дискретные выходы |
|||
|
Количество |
8 шт. |
||
|
Тип |
Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа) |
||
|
Допустимый ток нагрузки, не более |
|||
|
Релейные (Р) |
5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95 3 А при напряжении не более 30 В пост. тока |
||
|
Транзиторные (КТ) |
– |
0,5 А при напряжении не более 40 В постоянного тока |
|
|
Гальваническая развязка |
|||
|
Релейные (Р) |
Индивидуальная |
||
|
Транзиторные (КТ) |
Отсутствует |
||
|
Электрическая прочность изоляции |
|||
|
Релейные (Р) |
2300 В |
||
|
Транзиторные (КТ) |
– |
||
|
Аналоговые выходы |
|||
|
Количество |
3 |
||
|
Тип аналогового выхода |
Универсальный: 4…20 А/0…10 В |
|
|
|
Разрядность ЦАП |
12 бит |
|
|
|
Гальваническая развязка |
Индивидуальная |
|
|
|
Электрическая прочность изоляции |
510 В |
|
|
|
Коммуникационные возможности |
|||
|
Интерфейс Ethernet (1 шт.) |
|||
|
Протокол связи |
Modbus TCP |
||
|
Режим работы |
Master/Slave |
||
|
Интерфейс RS-485 (0 или 2 шт. – выбирается при заказе) |
|||
|
Протокол связи |
Modbus RTU/ASCII |
||
|
Режим работы |
Master/Slave |
||
Функциональная схема прибора
Габаритные и установочные размеры
ПО, примеры и инструкции
Среда программирования Owen Logic
| Среда программирования Owen Logic | 2.10.366 | zip | 73.02 MB |
Сервисное программное обеспечение (обязательное)
| Microsoft .NET Desktop Runtime 6.0.20 (Owen Logic версии 2.0 и старше) | zip | 103.88 MB | |
| Microsoft Visual C++ 2015-2022 (Owen Logic версии 1.22 и старше) | zip | 36.69 MB |
Драйвер
| Драйвер USB ПР2х5 | zip | 2.15 MB |
Примеры
Готовые изображения
| Иконки для ПР205 | zip | 144.11 kB |
Модификации
| Модификация | Питание, В | Входы | Выходы | RS-485 | Ethernet | |||
| FDI | DI | AI | DO | AO | ||||
|
ПР205-24.1211.02.0.0 |
~/=24 |
2 |
6 (24 В) |
4 |
8 Р |
3АУ |
0 |
1 |
|
ПР205-24.1211.02.2.0 |
~/=24 |
2 |
6 (24 В) |
4 |
8 Р |
3АУ |
2 |
1 |
|
ПР205-24.1211.06.0.0 |
~/=24 |
2 |
6 (24 В) |
4 |
6 Р 2 К |
3АУ |
0 |
1 |
|
ПР205-24.1211.06.2.0 |
~/=24 |
2 |
6 (24 В) |
4 |
6 Р 2 К |
3АУ |
2 |
1 |
|
ПР205-230.1211.22.0.0 |
~230 |
2 |
6 (24 В) |
4 |
8Р |
3АУ |
0 |
1 |
|
ПР205-230.1211.22.2.0 |
~230 |
2 |
6 (24 В) |
4 |
8Р |
3АУ |
2 |
1 |
|
ПР205-230.1211.26.0.0 |
~230 |
2 |
6 (24 В) |
4 |
6 Р 2 К |
3АУ |
0 |
1 |
|
ПР205-230.1211.26.2.0 |
~230 |
2 |
6 (24 В) |
4 |
6 Р 2 К |
3АУ |
2 |
1 |
Схемы подключения
Схемы подключения к дискретным входам
Схемы подключения к быстрым дискретным входам
Схемы подключения к аналоговым входам (дискретный режим)
Схемы подключения к аналоговым входам (аналоговый режим)
Схемы подключения к дискретным выходам
Схемы подключения к аналоговым выходам
Чертежи, схемы, модели
| Измерение унифицированного сигнала напряжения 0..10В | |
| Интерфейс Ethernet | |
| Интерфейс RS-485 | |
| ИТП 4-20мА | |
| Клапан с элетромеханическим приводом 0-10В | |
| Лампа сигнализации Р | |
| Подключение PushPull FDI | |
| Подключение бесконтактых датчиков NPN | |
| Подключение бесконтактых датчиков NPN FDI | |
| Подключение бесконтактых датчиков PNP | |
| Подключение бесконтактных датчиков PNP DI | |
| Подключение бесконтактных датчиков PNP FDI | |
| Подключение датчика давления 4..20мА | |
| Подключение датчика типа сухой контакт | |
| Подключение термосопротивления | |
| Твердотельное реле 0-10 В | |
| Твердотельное реле 4-20мА |
| 2D Модель ПР205-24.1211.02.0.0 | |
| 2D Модель ПР205-24.1211.02.2.0 | |
| 2D Модель ПР205-24.1211.06.0.0 | |
| 2D Модель ПР205-24.1211.06.2.0 | |
| 2D Модель ПР205-230.1211.22.0.0 | |
| 2D Модель ПР205-230.1211.22.2.0 | |
| 2D Модель ПР205-230.1211.26.0.0 | |
| 2D Модель ПР205-230.1211.26.2.0 | |
| 3D Модель ПР205 | |
| 3D Модель с выносными клеммами ПР205 |
Документация
| Документация | ||||
| webРуководство по эксплуатации ПР205 | 12.27 MB | |||
| Руководство по эксплуатации (краткое) ПР205-24.1211.02.0.0 | 1.97 MB | |||
| Руководство по эксплуатации (краткое) ПР205-24.1211.02.2.0 | 2.11 MB | |||
| Руководство по эксплуатации (краткое) ПР205-24.1211.06.0.0 | 2.01 MB | |||
| Руководство по эксплуатации (краткое) ПР205-24.1211.06.2.0 | 2.15 MB | |||
| Руководство по эксплуатации (краткое) ПР205-230.1211.22.0.0 | 1.97 MB | |||
| Руководство по эксплуатации (краткое) ПР205-230.1211.22.2.0 | 2.11 MB | |||
| Руководство по эксплуатации (краткое) ПР205-230.1211.26.0.0 | 2.01 MB | |||
| Руководство по эксплуатации (краткое) ПР205-230.1211.26.2.0 | 2.15 MB | |||
| Протокол Modbus в ОВЕН ПР | 180.46 kB | |||
| Сертификаты | ||||
| Декларация о соответствии на ПР205 | zip | 1.23 MB | ||
| Декларация о соответствии на ПР205 | ТР ТС 016/2011 | zip | 0.81 MB | |
Комплектация
|
Наименование |
Количество |
|
Прибор ПР205 |
1 шт. |
|
Краткое руководство по эксплуатации |
1 экз. |
|
Паспорт и гарантийный талон |
1 экз. |
|
Комплект клеммных соединителей |
1 экз. |
Цены (обновлено – 16.06.2025 в 10:36 по московскому времени)
| Стандартные позиции (цены указаны с НДС) | ||
| ПР205-24.1211.02.0.0
=24 VDC/VAC, 4AI, 6DI (24), 2 FDI, 8DO (Р), 3 AO (У), 1хEthernet
Срок производства: 2 раб. дней (на 16.06.2025г.) |
22 848,00 ₽ | |
| ПР205-24.1211.02.2.0
=24 VDC/VAC , 4AI, 6DI (24), 2 FDI, 8DO (Р), 3 AO (У) 1хEthernet, 2хRS-485
Срок производства: 2 раб. дней (на 16.06.2025г.) |
26 208,00 ₽ | |
| ПР205-24.1211.06.0.0
=24 VDC/VAC, 4AI, 6DI (24), 2 FDI, 6DO (Р) 2 DO (K), 3 AO (У), 1хEthernet
Срок производства: 2 раб. дней (на 16.06.2025г.) |
22 848,00 ₽ | |
| ПР205-24.1211.06.2.0
=24 VDC/VAC, 4AI, 6DI (24), 2 FDI, 6 DO (Р), 2 DO (K), 3 AO (У), 1хEthernet, 2хRS-485
Срок производства: 2 раб. дней (на 16.06.2025г.) |
26 208,00 ₽ | |
| ПР205-230.1211.22.0.0
~ 230 VAC, 4AI, 6DI (24), 2 FDI, 8DO (Р), 3 AO (У), 1хEthernet
Срок производства: 2 раб. дней (на 16.06.2025г.) |
22 848,00 ₽ | |
| ПР205-230.1211.22.2.0
~ 230 VAC, 4AI, 6DI (24), 2 FDI, 8DO (Р), 3 AO (У) 1хEthernet, 2хRS-485
Срок производства: 2 раб. дней (на 16.06.2025г.) |
26 208,00 ₽ | |
| ПР205-230.1211.26.0.0
~ 230 VAC , 4AI, 6DI (24), 2 FDI, 6DO (Р) 2 DO (K), 3 AO (У), 1хEthernet
Срок производства: 2 раб. дней (на 16.06.2025г.) |
22 848,00 ₽ | |
| ПР205-230.1211.26.2.0
~ 230 VAC , 4AI, 6DI (24), 2 FDI, 6 DO (Р), 2 DO (K), 3 AO (У), 1хEthernet, 2хRS-485
Срок производства: 2 раб. дней (на 16.06.2025г.) |
26 208,00 ₽ | |
*Информация не является публичной офертой
Похожие товары
-
СПК1хх программируемый контроллер со встроенным сенсорным экраном 7-10”
Быстрый поиск - найдите нужный модификатор или нужную информацию Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности. Преимущества использования Разработка алгоритмов управления и визуализации в единой среде программирования. Экономия монтажного...
-
ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов
Быстрый поиск - найдите нужный модификатор или нужную информацию ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода. В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В...
-
![ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный)](https://owen-russia.ru/wp-content/uploads/2022/08/plk110-30_m02-300x240.png)
ПЛК110 [М02] программируемый контроллер для средних систем
Быстрый поиск - найдите нужный модификатор или нужную информацию ОВЕН ПЛК110[М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем. Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления. Рекомендации к применению Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий: В системах...
-
КК комплекты клеммников
Быстрый поиск - найдите нужный модификатор или нужную информацию Наименование Изображение Количество клемм Применение КК12 2×12 Для модулей Мх110 Показать список МВ110-2А(8А) МВ110-2АС(8АС) МВ110-1ТД МВ110-16ДН(16Д) МВ110-8ДФ МК110-8ДН(8Д).4Р МК110-4К.4Р МК110-4ДН.4Р МУ110-8Р(8К) МУ110-16Р(16К) МУ110-8И МУ110-6У КК12C 2×12 Для модулей Мх110 в старом корпусе (модули сняты с производства) КК24 2×24 Для контроллеров ПЛК110-30(32) [M02] и модулей Мх110 Показать...
Отзывы
Отзывов пока нет.
