ПРМ модули расширения для программируемых реле

7 440.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: prm Категории: Программируемые устройства, Программируемые реле

Описание

Описание

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемых реле ОВЕН ПР:

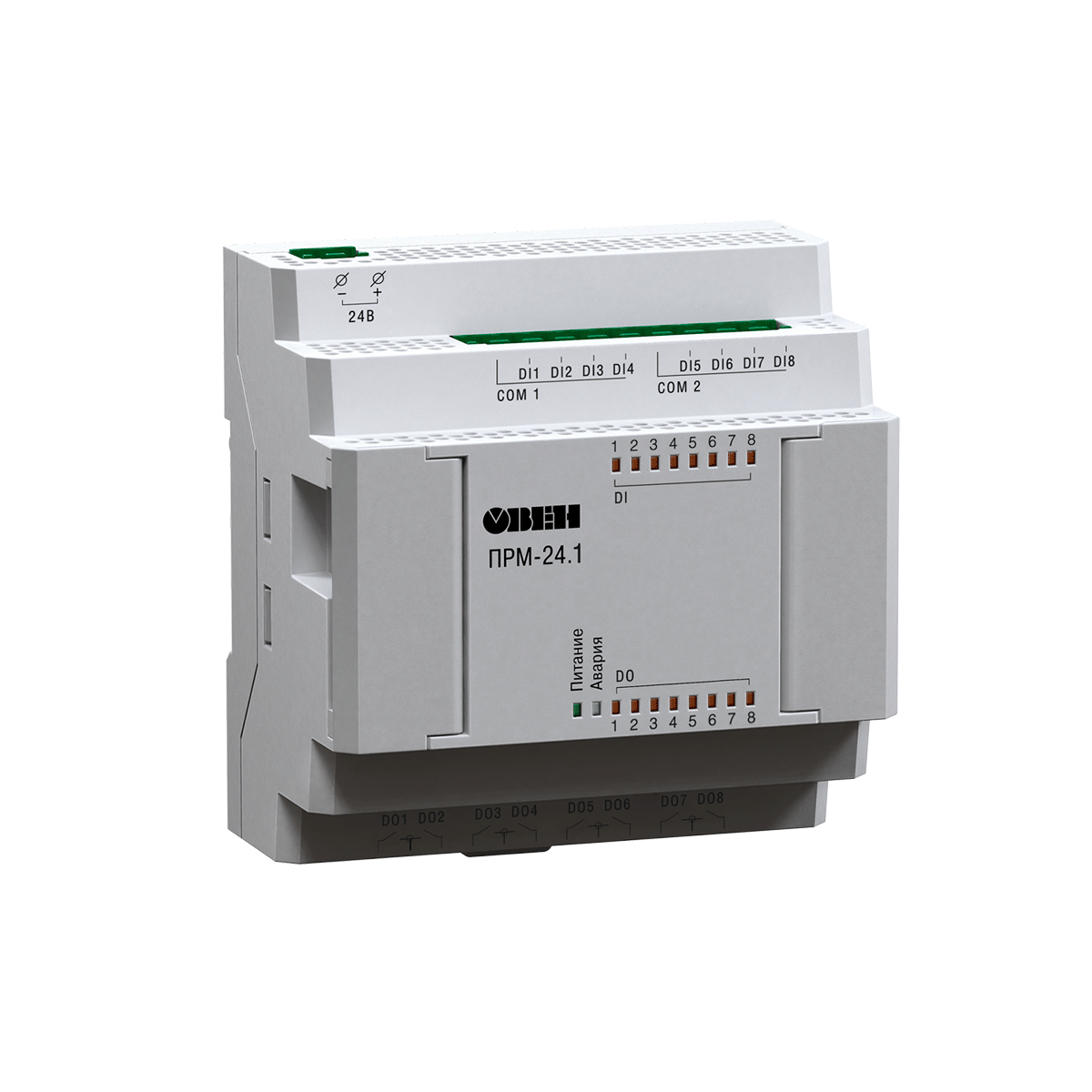

ПРМ-1 – 8 дискретных входов DI и 8 дискретных выходов DO.

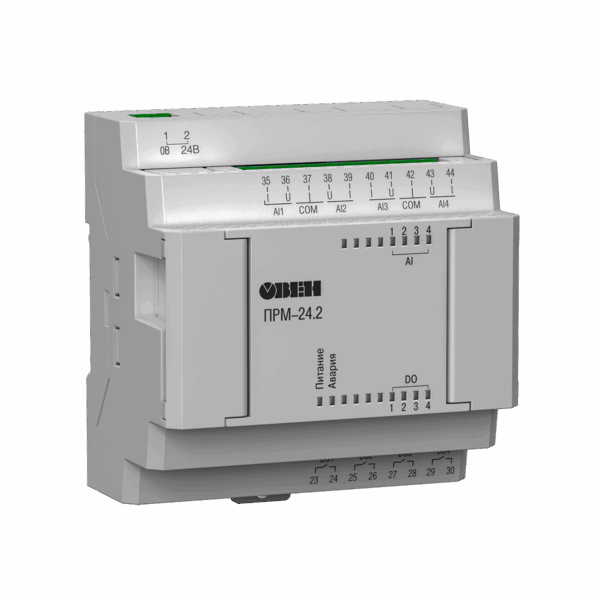

ПРМ-2 – 4 аналоговых входа AI и 4 дискретных выходов DO.

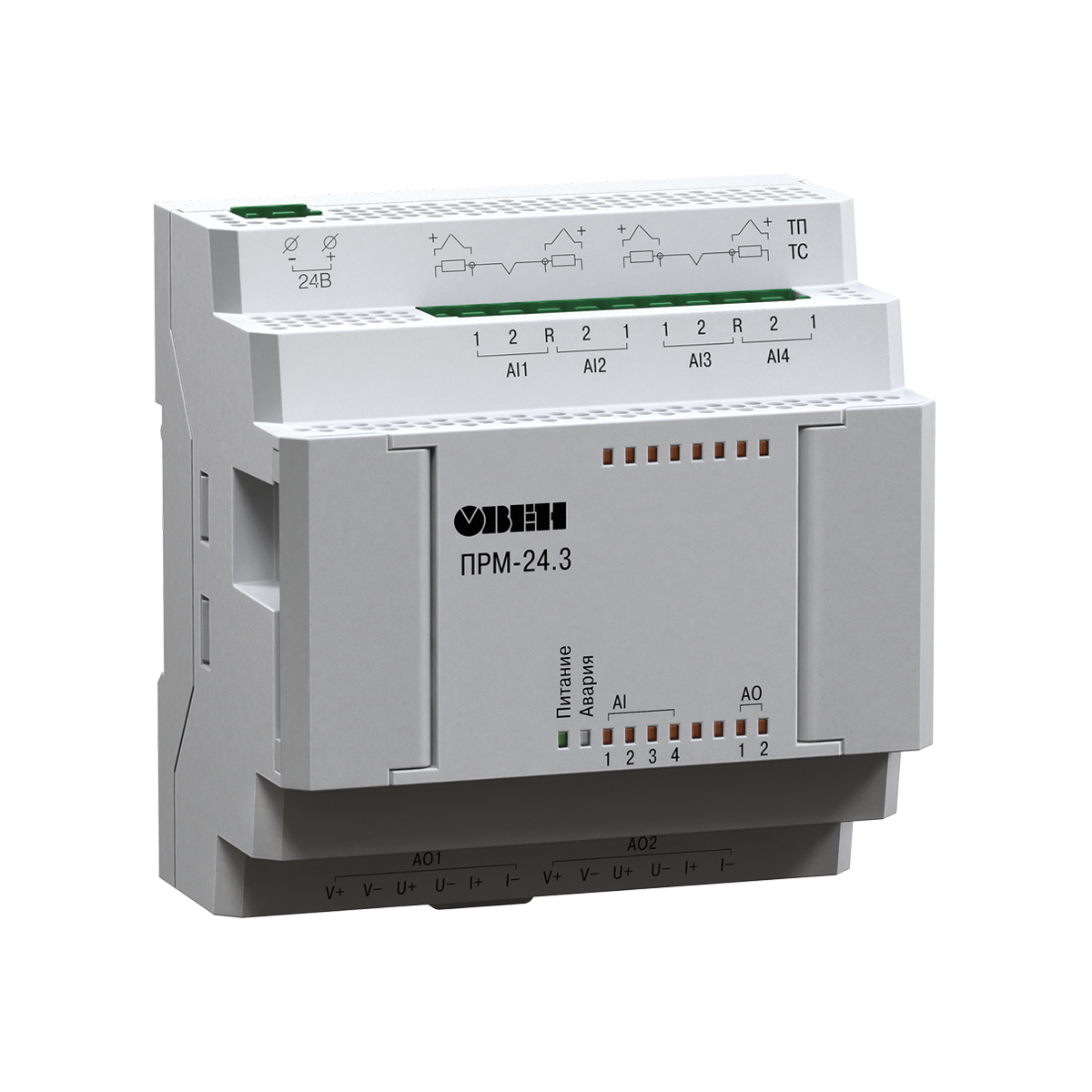

ПРМ-3 – 4 аналоговых входа AI и 2 аналоговых выхода AO.
ПРМ-4 – 16 дискретных входов DI.

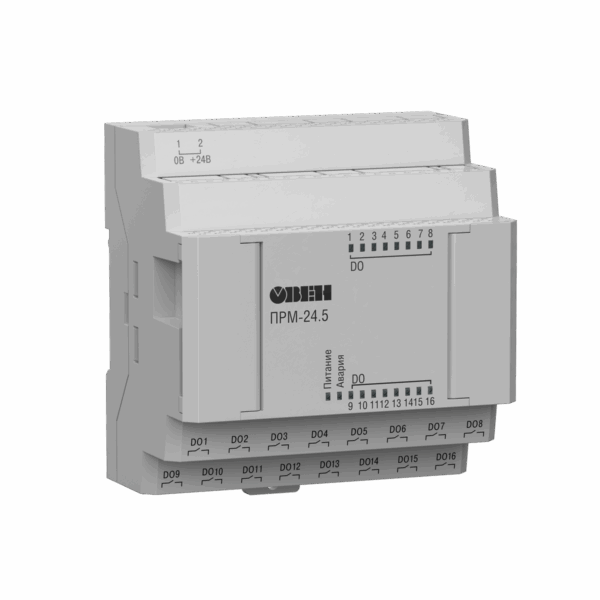

ПРМ-5 – 16 дискретных выходов DO.

Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.

Совместимые программируемые реле

Модули расширения ПРМ подключаются к ПР, имеющим специальный разъем и поддерживающим работу с ПРМ. На данный момент работу с ПРМ поддерживают следующие ПР:

ПР200
Программируемое реле с дисплеем

ПР102
Программируемое реле на 40 каналов ввода/вывода

ПР103
Программируемое реле с Ethernet

ПР205
Программируемое реле с графическим дисплеем и Ethernet

Особенности прибора

Основные особенности модулей ПРМ

Модульный корпус.
Ширина корпуса 5 модулей.
Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
Входы модулей гальванически развязаны относительно питания.

Связь с ПР и настройка

Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
Простая настройка модуля в среде Owen Logic. Модуль ввода/вывода добавляется в проект в несколько кликов.

Монтаж и подключение

Две модификации модулей на разные питания: 230 В и 24 В.
Модули имеют свое независимое питание, что повышает надежность системы.
Можно использовать головное ПР и модули с разным типом питания.
Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.

Отличительные характеристики

Технические характеристики

Технические характеристики ПРМ

Наименование	ПРМ-220.х	ПРМ-24.х
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	–
Диапазон постоянного напряжения питания	127…373 В (номинальное 230 В)	9…30 В (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции между входом питания и другими цепями 220 В и 24 В:	ПРМ-220.1 – 2830 В ПРМ-220.2 и ПРМ-220.3 – 2300 В ПРМ-220.4 и ПРМ-220.5 – 2830 В	ПРМ-24.1 – 1780 В ПРМ-24.2 и ПРМ-24.3 – 510 В ПРМ-24.4 и ПРМ-24.5 – 2830 В
Потребляемая мощность, не более	ПРМ-220.1, ПРМ-220.2, ПРМ-220.3 – 8 ВА ПРМ-220.4 и ПРМ-220.5 – 12 ВА	ПРМ-24.1, ПРМ-24.2, ПРМ-24.3 – 4 Вт ПРМ-24.4 и ПРМ-24.5 – 7 Вт
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	88×90×58 мм
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса прибора, не более (для всех вариантов исполнений)	0,4 кг
Температура окружающего воздуха	ПРМ-х.1, ПРМ-х.3, ПРМ-х.4, ПРМ-х.5: -20…+55 ºC ПРМ-х.2: -40…+55 ºC

Характеристики дискретных входов ПРМ-1

Наименование	ПРМ-220.1	ПРМ-24.1
Количество	8
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	–	датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75…1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159…264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Гальваническая развязка	Групповая по 4 входа (1…4, 5…8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-1

Наименование	ПРМ-220.1	ПРМ-24.1
Количество	8
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно	не более 10 мс
Гальваническая развязка	Групповая, по 2 выхода
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

Характеристики дискретно-аналоговых входов ПРМ-2

Наименование	ПРМ-220.2	ПРМ-24.2
Количество	4
Тип	Универсальный дискретно-аналоговых вход (ДАТ)
Тип измеряемых сигналов	4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Работа в дискретном режиме	да
Период обновления значений четырех каналов, не более	1 мс
Разрядность встроенного АЦП	12 бит
Номинальное напряжение питания входов при работе в дискретном режиме	24 В
Предел основной приведенной погрешности при работе с:
Унифицированными сигналами	±0,5 %
Термометрами сопротивления, термисторами РТС и NTC в диапазонах:
0…150 кОм включительно, не более	±1,0 %
151…300 кОм включительно, не более	±2,0 %
Гальваническая развязка	отсутствует
Режим дискретного входа
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»	1…8 В (устанавливается в Owen Logic)
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»	2…9 В (устанавливается в Owen Logic)

Характеристики дискретных выходов ПРМ-2

Наименование	ПРМ-220.2	ПРМ-24.2
Количество	4
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	2300 В

Характеристики аналоговых входов ПРМ-3

Наименование	ПРМ-220.3	ПРМ-24.3
Количество	4
Тип измеряемых сигналов	Аналоговый: Термопары (ГОСТ Р 8.585-2001) Термометры сопротивления (ГОСТ Р 6651-2009) Унифицированные сигналы (ГОСТ 26.011-80)
Время опроса одного канала ТС	0,8 сек
Время опроса одного канала ТП /унифицированного сигнала	0,6 сек
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа, не менее	10 кОм
Внешнее сопротивление для измерения тока	45 … 50 Ом
Предел основной приведенной погрешности при измерении:
– термоэлектрическими преобразователями	±0,5 %
– термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока	±0,25 %
Гальваническая развязка	отсутствует

Характеристики аналоговых выходов ПРМ-3

Наименование	ПРМ-220.3	ПРМ-24.3
Количество	2
Тип аналогового выхода	универсальный: 4…20 мА/0…10 В (выбирается в Owen Logic)
Разрядность ЦАП	12 бит
Предел основной приведенной погрешности	±0,5 %
Гальваническая развязка	индивидуальная
Электрическая прочность изоляции	510 В

Характеристики дискретных входов ПРМ-4

Наименование	ПРМ-220.4	ПРМ-24.4
Количество	16
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	–	Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75…1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159…264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Электрическая прочности изоляции	2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-5

Наименование	ПРМ-220.5	ПРМ-24.5
Количество	16
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно	Не более 10 мс
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

Поддерживаемые датчики и сигналы

Поддерживаемые датчики и сигналы ПРМ-2

Наименование	Диапазон измерений	Предел основной приведенной погрешности, %
Сигнал постоянного напряжения	0…10 В	0,5%
Сигнал постоянного тока	4…20 мА	0,5%
Резистивный сигнал	0…300 кОм	см. примечание**
Термометры сопротивления
Pt500 (α = 0,00385 °С^-1)*	–200…+850 °С	см. примечание**
Pt500 (α = 0,00391 °С^-1) –	–200…+850 °С	см. примечание**
Cu500 (α = 0,00426 °С^-1)	–50…+200 °С	см. примечание**
Cu500 (α = 0,00428 °С^-1)	–180…+200 °С	см. примечание**
Ni500 (α = 0,00617 °С^-1)	–60…+180 °С	см. примечание**
Cu1000 (α = 0,00426 °С^-1)	–50…+200 °С	см. примечание**
Cu1000 (α = 0,00428 °С^-1)	–180…+200 °С	см. примечание**
Pt1000 (α = 0,00385 °С^-1)	–200…+850 °С	см. примечание**
Pt1000 (α = 0,00391 °С^-1)	–200…+850 °С	см. примечание**
Ni1000 (α = 0,00617 °С^-1)	–200…+850 °С	см. примечание**
Термисторы NTC
Серия B57861S, характеристика № 1008, R25 = 2 кОм	–55…+100 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 3 кОм	–55…+145 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 5 кОм	–35…+145 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 10 кОм	–35…+155 °С	см. примечание**
Серия B57861S, характеристика № 8018, R25 = 30 кОм	–20…+155 °С	см. примечание**
Серия B57861S, характеристика № 2901, R25 = 50 кОм	–10…+155 °С	см. примечание**
NTC3435, 10 кОм	–40…+105 °С	см. примечание**
NTC3977, 10 кОм	–40…+125 °С	см. примечание**
Термисторы РTC
KTY82-110	–55…+150 °С	см. примечание**
KTY82-120	–55…+150 °С	см. примечание**
KTY82-121	–55…+150 °С	см. примечание**
KTY82-122	–55…+150 °С	см. примечание**
KTY82-150	–55…+150 °С	см. примечание**
KTY82-151	–55…+150 °С	см. примечание**

* Температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 ⁰С, к его сопротивлению, измеренному при 0 ⁰С (R0), деленное на 100 0 ⁰С и округленное до пятого знака после запятой.

** Предел основной приведенной погрешности для режима 0…300 кОм, в диапазонах:

0…150 кОм включительно, не более ± 1,0 %

151…300 кОм включительно, не более ± 2,0 %

Поддерживаемые датчики и сигналы ПРМ-3

Наименование	Диапазон измерений	Предел основной приведенной погрешности, %
Резистивный сигнал
0…3950 Ом	0…100 %	±0,25
Сигнал постоянного напряжения
-50…+50 мВ	0…100 %	±0,25
Унифицированные сигналы по ГОСТ 26.011-80
0…1 В	0…100 %	±0,25
0…5 мА	0…100 %
0…20 мА	0…100 %
4…20 мА	0…100 %
Термометры сопротивления по ГОСТ Р 6651-2009
Cu50 (α =0,00426 °С^-1)*	-50…+200	±0,25
Cu50 (α =0,00428 °С^-1)	-200…+200
Pt50 (α = 0,00385 °С^-1)	-200…+850
Pt50 (α =0,00391 °С^-1)	-240…+1100
Cu100 (α =0,00426 °С^-1)	-50…+200
Cu100 (α =0,00428 °С^-1)	-200…+200
Pt100 (α =0,00385 °С^-1)	-200…+850
Pt100 (α =0,00391 °С^-1)	-240…+1100
Ni100 (α =0,00617 °С^-1)	-60…+180
Pt500 (α =0,00385 °С^-1)	-200…+850
Pt500 (α =0,00391 °С^-1)	-250…+1100
Cu500 (α =0,00426 °С^-1)	-50…+200
Cu500 (α =0,00428 °С^-1)	-200…+200
Ni500 (α =0,00617 °С^-1)	-60…+180
Cu1000 (α =0,00426 °С^-1)	-50…+200
Cu1000 (α =0,00428 °С^-1)	-200…+200
Pt1000 (α =0,00385 °С^-1)	-200…+850
Pt1000 (α =0,00391 °С^-1)	-250…+1100
Ni1000 (α =0,00617 °С^-1)	-60…+180
Термопары по ГОСТ Р 8.585-2001
TХК (L)	-200…+800	±0,5 (±0,25)**
TЖК (J)	-200…+1200
TНН (N)	-200…+1300
TХА (К)	-200…+1360
TПП (S)	-50…+1750
TПП (R)	-50…+1750
ТПР(В)	+200…+1800
ТВР(А-1)	0…+2500
ТВР(А-2)	0…+1800
ТВР(А-3)	0…+1800
ТМК(Т)	-250…+400

* Температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 ⁰С, к его сопротивлению, измеренному при 0 ⁰С (R₀), деленное на 100 0 ⁰С и округленное до пятого знака после запятой.
** Основная приведенная погрешность без коррекции «холодного спая».

Габаритные размеры

Модификации

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru

220

220 В переменного тока

24 В постоянного тока

8 дискретных входов / 8 дискретных выходов

4 аналоговых входа / 4 дискретных выхода

4 аналоговых входа / 2 аналоговых выхода

16 дискретных входов

16 дискретных выходов

Модификация	Питание	Дискретные входы	Аналоговые входы	Дискретные выходы	Аналоговые выходы
ПРМ-220.1	~230 В	8 (ДФ)	–	8(Р)	–
ПРМ-220.2	~230 В	–	4 (ДАТ)	4 (Р)	–
ПРМ-220.3	~230 В	–	4	–	2 (И/У)
ПРМ-220.4	~230 В	16	–	–	–
ПРМ-220.5	~230 В	–	–	16	–
ПРМ-24.1	=24 В	8 (Д)	–	8 (Р)	–
ПРМ-24.2″	=24 В	–	4 (ДАТ)	4 (Р)	–
ПРМ-24.3	=24 В	–	4	–	2 (И/У)
ПРМ-24.4	=24 В	16	–	–	–
ПРМ-24.5	=24 В	–	–	16	–

Схемы подключения

Схемы подключения ПРМ-1

Схема подключения нагрузки к ВЭ типа электромагнитное реле

Подключение к ПРМ-24.1 дискретных датчиков с выходом типа «сухой контакт»

Подключение к ПРМ-220.1 дискретных датчиков с выходом типа «сухой контакт»

Схема подключения к ПРМ-24.1 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором

Схемы подключения ПРМ-2

Подключение к аналоговым входам. Дискретный режим

Схема подключения к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт

Схема подключения к универсальным входам, работающим в дискретном режиметрехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором

Подключение к аналоговым входам. Аналоговый режим

Подключение ТС к аналоговому входу

Подключение датчиков с токовым выходом

Подключение датчиков с выходом в виде напряжения

Подключение резистивных датчиков

Подключение к дискретным выходам

Схема подключения нагрузки к ВЭ типа «Р»

Схемы подключения ПРМ-3

Схема подключения аналоговых входов к ПРМ-х.3

Подключение термопар

Подключение термометров сопротивлений

Подключение датчиков с унифицированным выходным сигналом по току или напряжению

Схема подключения аналоговых выходов к ПРМ-х.3

Схема подключения нагрузки к ВЭ типа И

Схема подключения нагрузки к ВЭ типа У

Чертежи, схемы, модели

Условные графические обозначения (УГО)

УГО ЕСКД ПРМ-24.1	dwg 40.12 kB pdf 26.96 kB
УГО СПДС ПРМ-24.1	dwg 35.92 kB pdf 25.87 kB
УГО ЕСКД ПРМ-220.1	dwg 40.12 kB pdf 27.53 kB
УГО СПДС ПРМ-220.1	dwg 35.92 kB pdf 26.55 kB

Кнопка без фиксации	dwg 54.65 kB pdf 51.29 kB
Переключатель с фиксацией	dwg 54.59 kB pdf 51.55 kB
Поплавковый датчик уровня	dwg 59.13 kB pdf 57.64 kB

DO (Дискретные выходы)

Лампа сигнализации	dwg 53.03 kB pdf 53.28 kB
Нагреватели	dwg 52.4 kB pdf 51.02 kB
Управление контакторами	dwg 57.31 kB pdf 62.71 kB

Простые для ПРМ-220.1

DI (дискретные входы)

Кнопка без фиксации	dwg 48.97 kB pdf 45.17 kB
Переключатель с фиксацией	dwg 48.56 kB pdf 44.77 kB
Поплавковый датчик уровня	dwg 53.03 kB pdf 50.83 kB

DO (Дискретные выходы)

Лампа сигнализации	dwg 47.3 kB pdf 46.73 kB
Нагреватели	dwg 46.11 kB pdf 44.43 kB
Управление контакторами	dwg 53.96 kB pdf 56.38 kB

Габаритный чертеж

3D Модель ПРМ-24.1	step 14 MB pdf 784.14 kB
2D Модель ПРМ-24.1	dwg 701.68 kB pdf 104.36 kB
2D модель ПРМ-220.1	dwg 725.57 kB pdf 106.33 kB

Условные графические обозначения (УГО)

УГО ЕСКД ПРМ-24.2	dwg 40.14 kB pdf 107.03 kB
УГО СПДС ПРМ-24.2	dwg 44.71 kB pdf 98.21 kB
УГО ЕСКД ПРМ-220.2	dwg 40.14 kB pdf 109.83 kB
УГО СПДС ПРМ-220.2	dwg 44.68 kB pdf 100.21 kB

Схемы применений

ПРМ-24.2

Pt1000 двухпроводная схема	dwg 62.84 kB pdf 49.55 kB
Бесконтактный датчик PNP типа	dwg 72.47 kB pdf 58.97 kB
Датчик давления 4 ..20мА	dwg 63.22 kB pdf 54.62 kB
Датчик напряжения 0 ..10В	dwg 65.97 kB pdf 55.81 kB
Датчик типа «сухой контакт»	dwg 63.47 kB pdf 49.36 kB
Контактор	dwg 91.16 kB pdf 107.5 kB
Лампа сигнализации	dwg 86.66 kB pdf 97.52 kB
Нагреватель	dwg 64.97 kB pdf 54.75 kB
Потенциометр Meyertec	dwg 64.22 kB pdf 49.61 kB

ПРМ-220.2

Pt1000 двухпроводная схема	dwg 59.13 kB pdf 43.87 kB
Бесконтактный датчик PNP типа	dwg 73.47 kB pdf 60.3 kB
Датчик давления 4 ..20мА	dwg 63.72 kB pdf 55.42 kB
Датчик напряжения 0 ..10В	dwg 66.47 kB pdf 55.78 kB
Датчик типа «сухой контакт»	dwg 63.72 kB pdf 50.26 kB
Контактор	dwg 88.66 kB pdf 104.82 kB
Лампа сигнализации	dwg 82.41 kB pdf 93.08 kB
Нагреватель	dwg 61.22 kB pdf 44.54 kB
Потенциометр Meyertec	dwg 60.47 kB pdf 44 kB

Габаритный чертеж

3D Модель ПРМ-24.2	step 25.48 MB pdf 2.71 MB
2D Модель ПРМ-24.2	dwg 3.51 MB pdf 424.38 kB
3D Модель ПРМ-220.2	step 37.57 MB pdf 4.03 MB
2D Модель ПРМ-220.2	dwg 5.66 MB pdf 458.03 kB

Условные графические обозначения (УГО)

УГО ЕСКД	dwg 45.62 kB pdf 37.62 kB
УГО СПДС	dwg 41.83 kB pdf 39.96 kB

Датчик влажности 4…20мА	dwg 74.58 kB pdf 100.5 kB
Датчик уровня 4…20мА	dwg 80.25 kB pdf 97.2 kB
Нормирующий преобразователь 4…20мА	dwg 92.52 kB pdf 147.33 kB
Термопара	dwg 58.59 kB pdf 79.63 kB
Термосопротивление	dwg 67.81 kB pdf 77.22 kB

AO (Аналоговые выходы)

Индикатор токовой петли 4…20мА	dwg 63.88 kB pdf 85.75 kB
Клапан с электромеханическим приводом 0-10В (У)	dwg 67.29 kB pdf 89.96 kB
Твердотельное реле 0-10В	dwg 68.5 kB pdf 102.26 kB
Твердотельное реле 4 ..20мА	dwg 69.41 kB pdf 100.61 kB

Габаритный чертеж

2D Модель ПРМ-24.3	dwg 493.48 kB pdf 89.45 kB
3D Модель ПРМ-24.3	step 9.44 MB pdf 1.22 MB
2D Модель ПРМ-220.3	dwg 534.15 kB pdf 92.14 kB
3D Модель ПРМ-220.3	step 9.74 MB pdf 1.32 MB

Документация

Документация
web Руководство по эксплуатации ПРМ-1	pdf	3.3 MB
web Руководство по эксплуатации ПРМ-2	pdf	4.52 MB
web Руководство по эксплуатации ПРМ-3	pdf	4.25 MB
Руководство по эксплуатации ПРМ-4	pdf	3.47 MB
Руководство по эксплуатации ПРМ-5	pdf	2.98 MB
Руководство по эксплуатации (краткое) ПРМ-1	pdf	1.35 MB
Руководство по эксплуатации (краткое) ПРМ-2	pdf	1.28 MB
Руководство по эксплуатации (краткое) ПРМ-3	pdf	1.29 MB
Сертификаты
Декларация о соответствии на ПРМ-Х.1	zip	0.84 MB
Декларация о соответствии на ПРМ-Х.2	zip	46.72 kB
Декларация о соответствии ПРМ-Х.3	zip	41.91 kB

Комплектация

Наименование	Количество
Модуль ПРМ	1 шт.
Краткое руководство по эксплуатации	1 экз.
Паспорт и гарантийный талон	1 экз.
Кабель для подключения модуля	1 шт.
Комплект клеммных соединителей	1 экз.

Выбрать и заказать

Цены (обновлено – 20.12.2024 в 16:45 по московскому времени)

Стандартные позиции (цены указаны с НДС)
ПРМ-24.1 Модуль расширения, 24VDC, 8xDI(24), 8xDO(Р)	7 440,00 ₽	заказать
ПРМ-24.2 Модуль расширения, 24VDC, 4хAI, 4хDO(Р)	8 880,00 ₽	заказать
ПРМ-24.3 Модуль расширения, 24VDC, 4xAI, 2xAO(И/У)	12 480,00 ₽	заказать
ПРМ-24.4 Модуль расширения, 24VDC, 16xDI(24)	7 440,00 ₽	заказать
ПРМ-24.5 Модуль расширения, 24VDC, 16xDO(Р)	8 400,00 ₽	заказать
ПРМ-220.1 Модуль расширения, 230VAC, 8xDI(230), 8xDO(Р)	7 440,00 ₽	заказать
ПРМ-220.2 Модуль расширения, 230VAC, 4хAI, 4хDO(Р)	8 880,00 ₽	заказать
ПРМ-220.3 Модуль расширения, 230VAC, 4xAI, 2xAO(И/У)	12 480,00 ₽	заказать
ПРМ-220.5 Модуль расширения, 230VAC, 16xDO(Р)	8 400,00 ₽	заказать
ПРМ-220.4 Модуль расширения, 230VAC, 16xDI(230)	7 440,00 ₽	заказать

*Информация не является публичной офертой

220

220 В переменного тока

24 В постоянного тока

8 дискретных входов / 8 дискретных выходов

4 аналоговых входа / 4 дискретных выхода

4 аналоговых входа / 2 аналоговых выхода

16 дискретных входов

16 дискретных выходов

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ПРМ модули расширения для программируемых реле”

ПРМ модули расширения для программируемых реле

Описание

Совместимые программируемые реле

Особенности прибора

Отличительные характеристики

Технические характеристики

Технические характеристики ПРМ

Характеристики дискретных входов ПРМ-1

Характеристики дискретных выходов ПРМ-1

Характеристики дискретно-аналоговых входов ПРМ-2

Характеристики дискретных выходов ПРМ-2

Характеристики аналоговых входов ПРМ-3

Характеристики аналоговых выходов ПРМ-3

Характеристики дискретных входов ПРМ-4

Характеристики дискретных выходов ПРМ-5

Поддерживаемые датчики и сигналы

Габаритные размеры

Модификации

Схемы подключения

Схемы подключения ПРМ-1

Схемы подключения ПРМ-2

Схемы подключения ПРМ-3

Чертежи, схемы, модели

Документация

Комплектация

Цены (обновлено – 20.12.2024 в 16:45 по московскому времени)

Похожие товары

Отзывы

О компании

Покупателям

Поддержка

Контакты

Каталог товаров

Выберите ваш город:

Задать свой вопрос

Связаться с нами
